产品概述

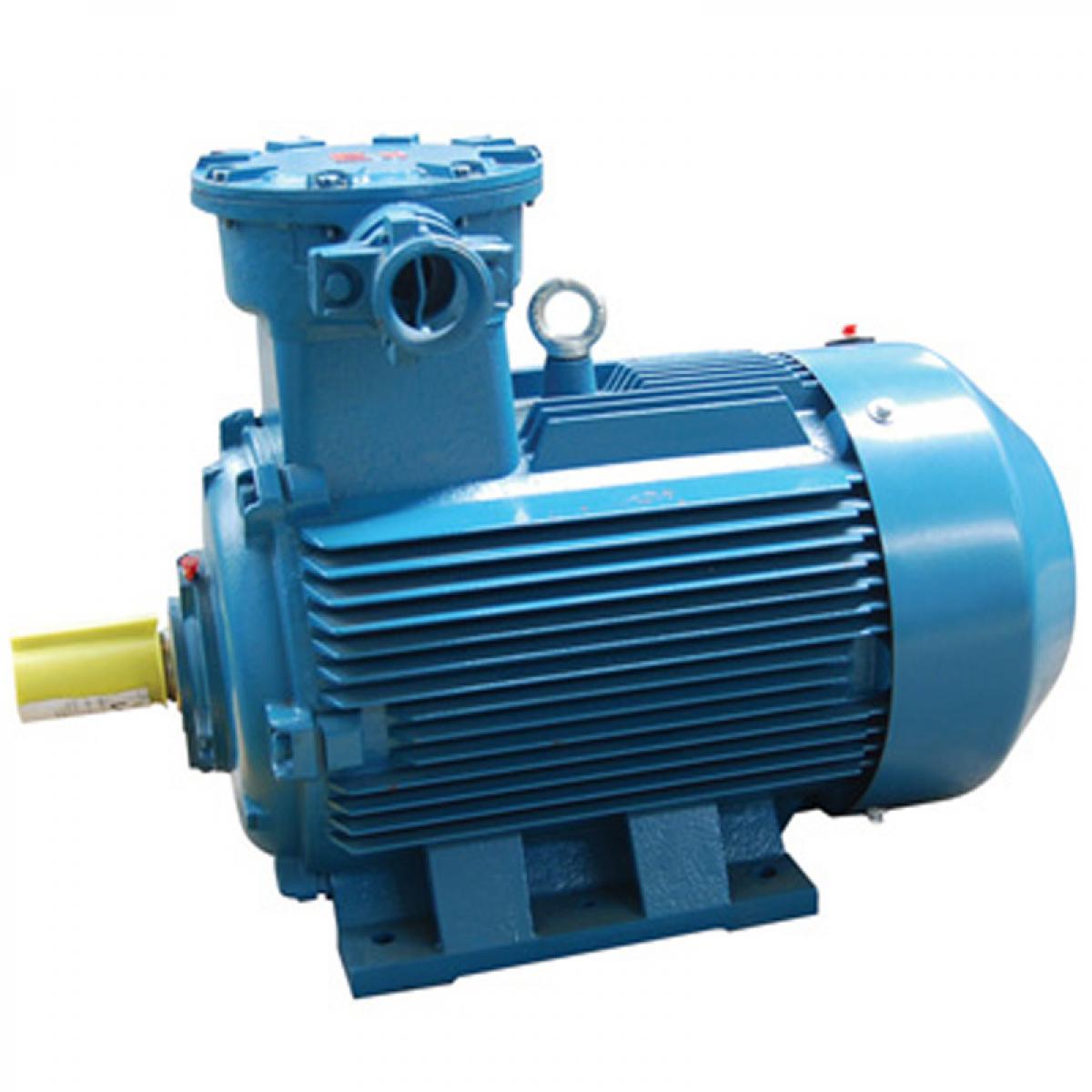

YB3 系列隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机的基本系列。且具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。

用途

适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所，是理想的动力设备。

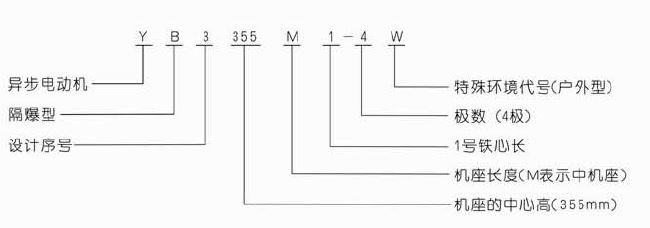

型号说明

执行标准

GB 755-2008 旋转电机 定额和性能

GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)

GB/T 1032-2012 三相异步电动机试验方法

GB 1971-2006 旋转电机 线端标志与旋转方向

GB/T 1993-1993 旋转电机冷却方法

GB 3836.1-2010 爆炸性环境 第1 部分：设备 通用要求

GB 3836.2-2010 爆炸性环境 第2 部分：由隔爆外壳“d”保护的设备

GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP 代码)分级

GB 10068-2008 轴中心高为56mm 及以上电机的机械振动 振动的测量、评定及限值

GB/T 10069.1-2006 旋转电机噪声测定方法及限值  第1 部分：旋转电机噪声测定方法4

GB 18613-2012 中小型三相异步电动机能效限定值及能效等级

GB/T 22714-2008 交流低压电机成型线绕匝间绝缘试验规范

GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘 第1 部分：试验方法

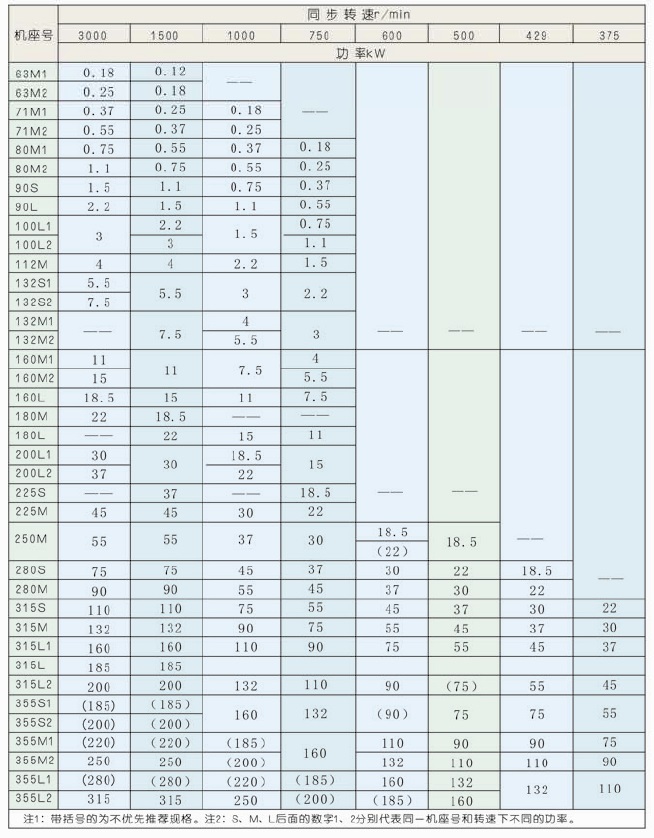

基本特征

机座号：63～355

额定功率范围：0.12～315kW

极数：2～16 极

额定电压：

机座号63～100 电压为: 380/660V；

机座号112～200,电压为: 380V、660V、380/660V；

机座号315～355,电压为: 380V、660V、1140V、380/660V、660/1140V；

额定频率：50Hz

绝缘等级：155（F）级

效率：3 级

冷却方式：IC411

安装方式：IMB3(也可制造其它安装方式)。

防护等级：IP55

运行方式：S1

防爆标志：Ex d I Mb、Ex d IIB T4 Gb、、Ex d IIC T4 Gb

使用环境：户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户

外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、

户外湿热带（THW）、户外干热带（TAW）。

环境条件：

环境空气温度：-15～+40℃。海拔：不超过 1000m。

（特殊的环境空气温度、海拔需双方约定，请在订货时提出。）

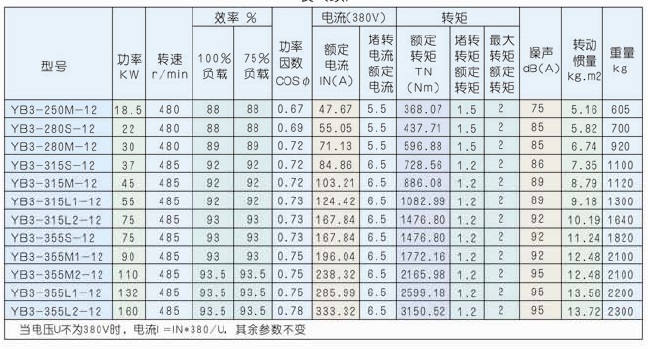

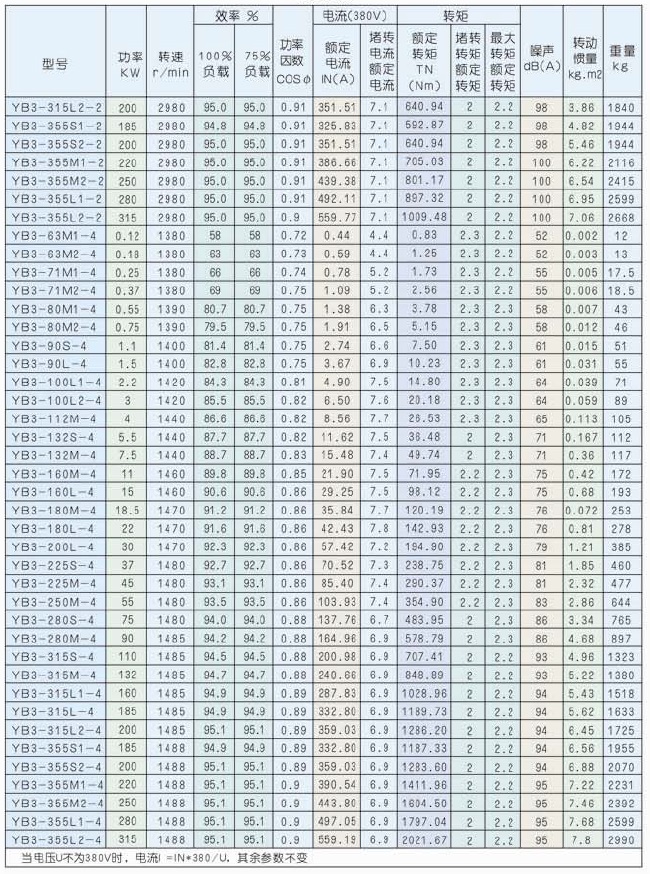

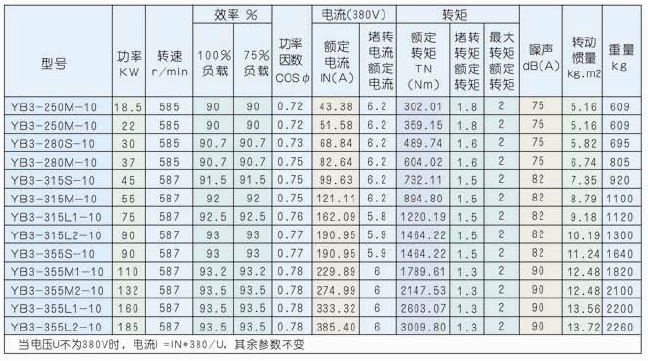

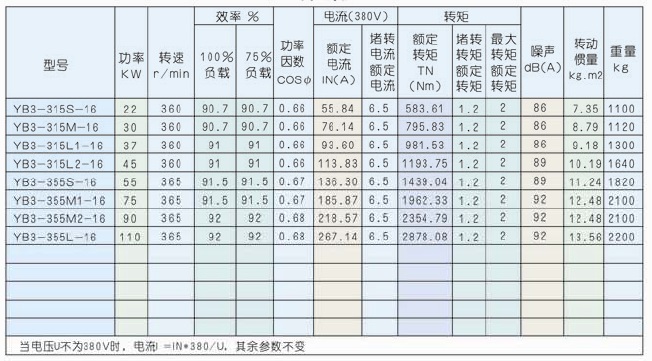

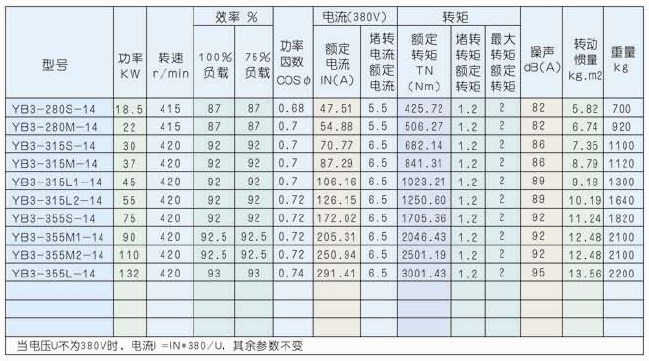

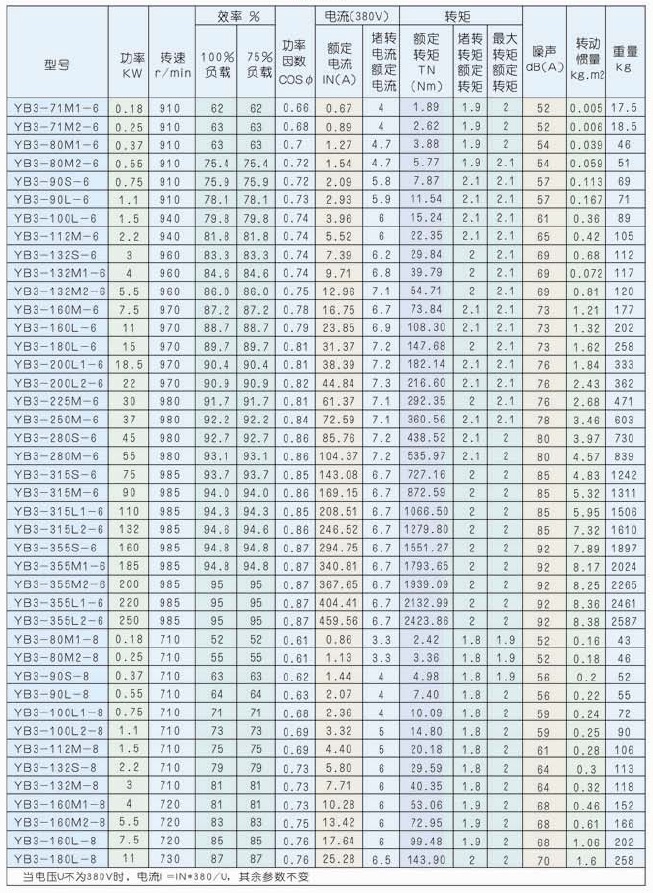

技术数据

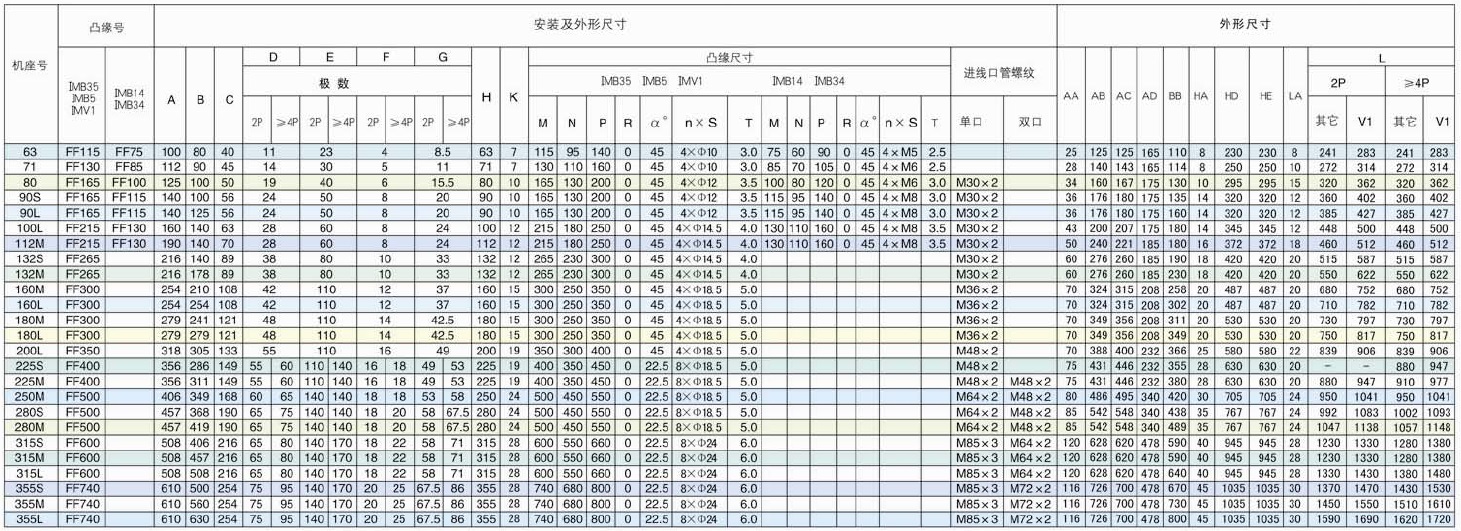

安装方式与外形尺寸
