2．型号及规格
说明：
3．隔爆原理

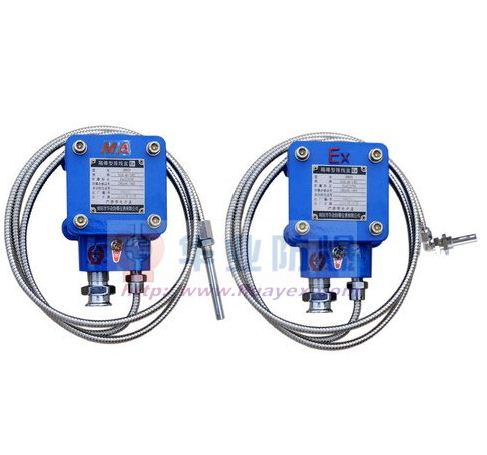

BWZA探头型输出4-20Ma防爆接线盒采用防爆外壳，把可能因产生火花、电弧的电路部分与表壳外可燃性粉尘环境或爆炸性气体混合物隔开，从而达到隔爆的目的。隔爆结合面尺寸符合GB3836.2规定，电缆引入装置符合GB3836.1-2000附录D规定。
4．安装、接线及注意事项
4.1 安装接线盒时应检查接线盒铭牌的防爆标志是否与安装环境相符。
4.2 连接导线应选择铜质屏蔽电缆，其截面积不小于0.2平方毫米。
4.3 打开接线盒，用板手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中的接线柱（或接线端子）牢固相连接，然后盖上接线盒，并拧紧四角的螺丝。
4.4 接线盒上的接地螺丝须用接地导线可靠接地。
4.5 安装时，信号传输线应相隔不大于300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切勿乱抛，并远离发热设备。
4.6 引入装置里密封圈老化变质时，应及时更换。
4.7在可燃性粉尘环境存在时不得打开上盖、严禁带电打开接线盒上盖。
4.8维修时应注意防止“失爆”（如保护防尘隔爆面、注意紧固和引入装置里的橡胶密封圈）。
4.9用户所用电缆最小外径为φ9。
