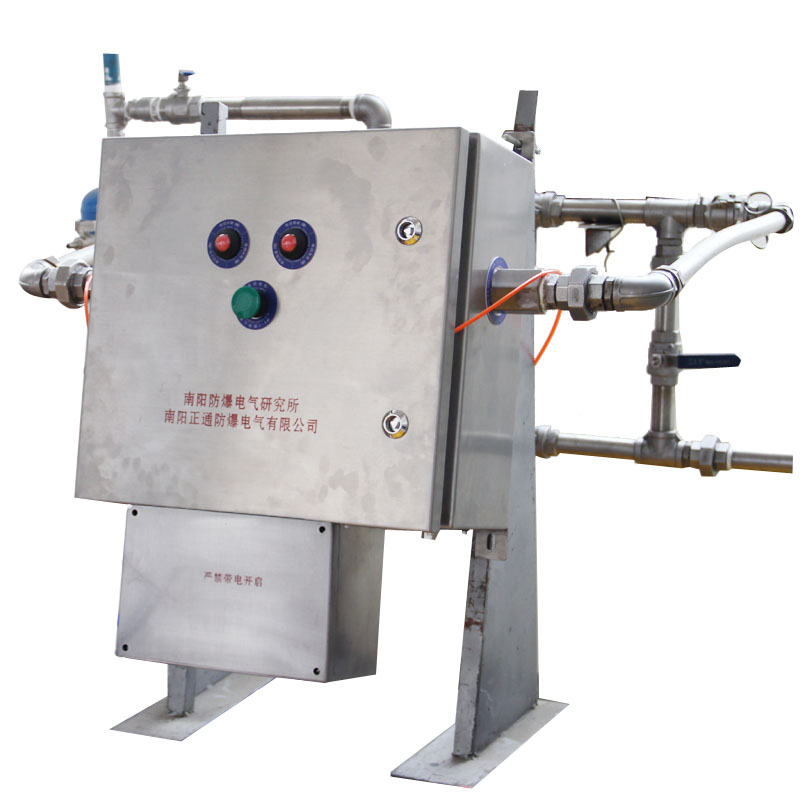

产品概述:
本产品是为增安型电机专门开发的,适用于增安型电机启动前保持正压状态,启动后自动停止正压,并能实现正压状态与电机启动连锁功能的正压控制系统。该控制系统解决了增安型电机选用预吹扫系统时电机不能随时启动、选用正压通风控制系统时机壳内部压力过大造成泄漏量增大、不能实现启动连锁和启动正压停止等问题。
该产品经国家防爆电气产品质量监督检验中心检验合格,是目前国同类产品中内唯一取得整个系统防爆合格证的产品。
适用范围:
本产品是根据GB3836.1-2010《爆炸性环境 第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第3部分:由增安型“e”保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》 、GB3836.9-2006《爆炸性气体环境用电气设备 第9部分:浇封型“m”》的规定制成复合防爆型结构,其防爆标志为Ex dembpx IIC T6 Gb,适用于工厂或可能存在IIA、ⅡB、IIC类可燃性气体、蒸汽与空气混合形成的爆炸危险1区及2区场所。
工作原理:
产品执行Q/ZT003-2012标准,在电机启动前,吹扫气体(新鲜的空气或氮气)通过控制模块进入电机内腔,对电机内腔原有气体进行有效的置换,将内腔的气体由顶部泄压阀排出,吹扫完成后泄压阀自动关闭,直接进入保压及泄漏补偿状态,同时装置会给出起车信号(该信号可以与电机启动连锁)。当电机启动后,与电机启动连锁的电磁阀打开,自动关闭正压控制回路,结束气体置换。当电机停止运行后,自动启动吹扫,实现“吹扫→正压”的下一个完整程序循环。

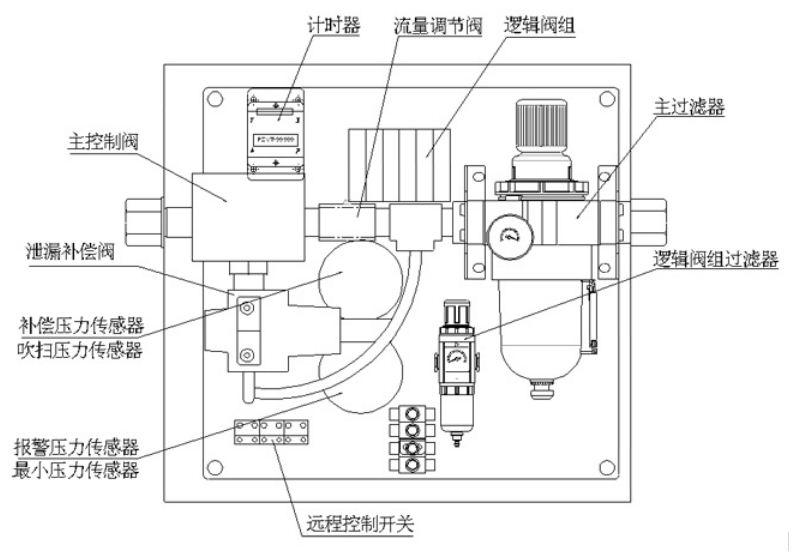

主控箱内部结构:

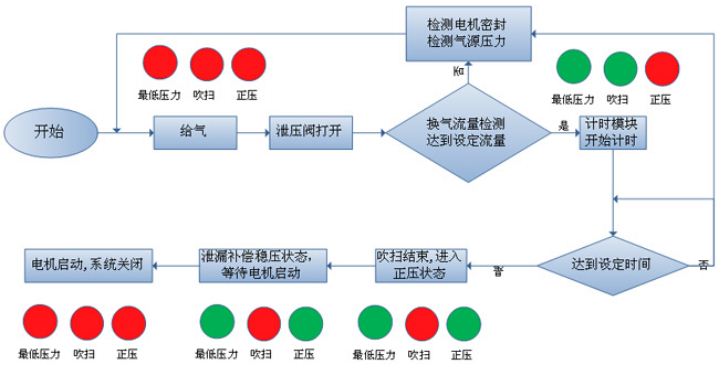

工作流程:
工作状态图:
主要技术参数:
型号说明:
附表1:吹扫流量表
注:
1、总吹扫流量包含了通过系统泄压盒的气体容积和电机壳体泄漏的气体容积,为了吹扫系统运行稳定,电机制造商应加强电机壳体的密封。
2、用户须保证气源压力、流量不低于换气时所需的压力和流量要求。
选型提示:
1、电机生产商根据吹扫容积和客户要求的吹扫时间选定产品规格。
2、吹扫容积=5X电机壳体内腔净容积。
3、根据气源条件选择合适的吹扫时间,吹扫时间一般选择在20~30min为宜,也可根据用户要求设定。
4、吹扫流量=吹扫容积/吹扫时间。
注:
1、远程控制开关防爆型电磁阀电压为交流220V,如用户特殊要求,可选直流24V。
2、GB3836.5-2010 3.5项关于外壳容积的定义为:没有内装设备的空外壳的容积。对于旋转电机是指定子壳体内部净容积加上转子占用的容积。
计算示例:
1、一台YAKS630电机,外壳容积计算为8m3(8000Nl)。
2、确定吹扫容积5X8m3=40m3(40000Nl)。
3、根据用户气源条件选择吹扫时间为20min(在20min内能保证进气压力和流量不低于技术参数表中的要求)。
4、吹扫流量=吹扫容积/吹扫时间=40000Nl/20min=2000Nl/min。
5、电机制造商根据电机泄漏量测试为600Nl/min,计算电机总吹扫流量为2600Nl/min.
6、按吹扫流量表选取PCep30型号。

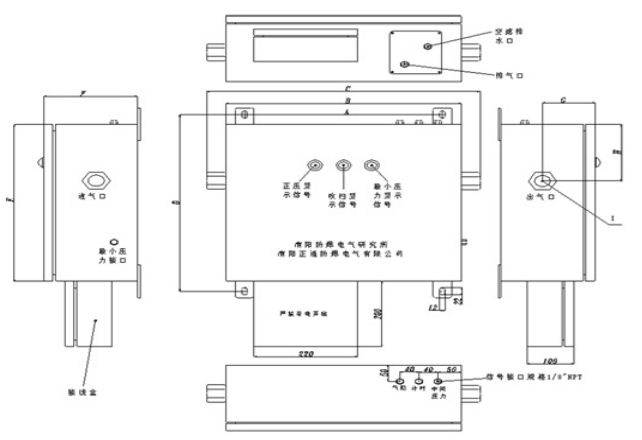

外形尺寸图: 主箱体

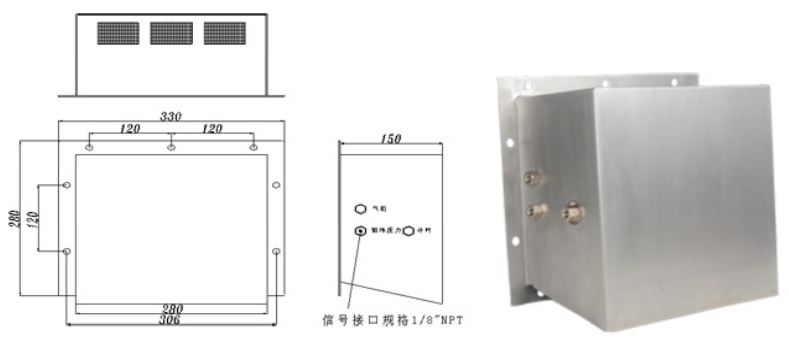

PCep06-15泄压盒:
PCep20-120泄压盒:

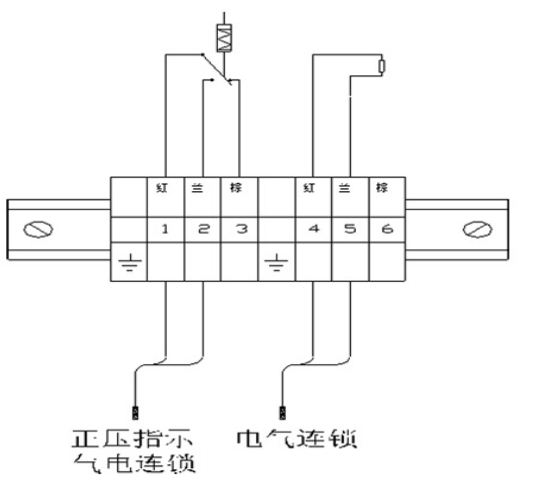

电气安装图:
安装示意图:
