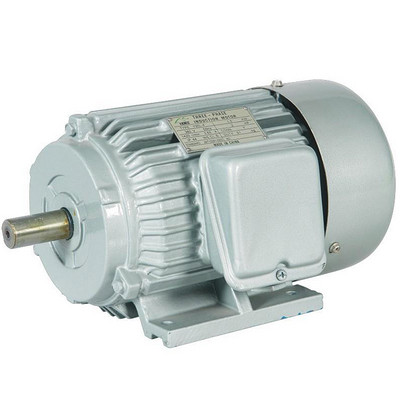

产品概述
YE3 系列高效率三相异步电动机,是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率三相异步
电动机的基本系列。效率符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的 2 级能效。
本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准的规定, 有利于出口机械设备的
配套安装和引进设备的备品备件,可以与 Y 系列电动机和 Y2 系列电动机互换。
本系列电动机具有效率高、体积小、噪声低、振动小、温升裕度大、运行可靠、寿命长等优点,中心高 160
及以上电动机端盖上设有不停机注排油装置。
本系列电动机功率范围:0.75kW~375kW ,机座号:80~355。
在 YE3 基本系列电动机基础上,也可制成 YE3-W 户外型、YE3-TH 湿热带型、YE3-THW 户外湿热带型、
YE3-TA 干热带型、YE3-TAW 户外干热带型、YE3-T 热带型、YE3-TW 户外热带型及 YE3-WF1 户外中等防
腐蚀型等气候环境条件。
执行标准
GB/T 191 包装储运图示标志GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码) GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 2423.1 电工电子产品环境试验
GB/T 2423.4 电工电子产品环境试验 第 2 标准:试验方法 第 2 部分: 试验方法 试验 A:低温 试验 Db:交变湿热
(12h+12h 循环)
GB/T 2423.16 电工电子产品环境试验 第 2 标准:试验方法 试验 J 和导则 长霉
GB/T 2423.17 电工电子产品基本环境试验规程 试验 Ka: 盐雾试验方法
GB/T 2423.33 电工电子产品环境试验 第 2 标准:试验方法 试验 Kca:高浓度二氧
化硫试验
GB/T 4772.1 旋转电机尺寸和输出功率等级 第 1 部分:机座号 36~400 和凸缘号 55~1080
GB/T 4942.1 旋转电机整体结构的防护等级(IP 代码)分级
GB 10068 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法
GB 14711 中小型旋转电动机安全要求
GB 18613 中小型三相异步电动机能效限定值及能效等级
GB/T 12351 热带型旋转电机环境技术要求
GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘 第 1 部分:试验方法JB/T 4159 热带电工产品 通用技术要求

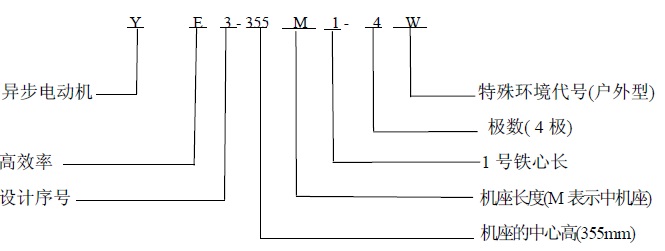

型号说明
结构说明
电动机主体外壳防护等级为:IP55。
电动机的冷却方式为:IC411。
电动机绝缘等级为 155(F)级,定子绕组温升裕度大、寿命长。
电动机有一个圆柱形轴伸,借联轴器或齿轮传动。
电动机定子绕组采用高强度聚酯漆包圆铜线,并经 VPI 真空加压浸漆处理成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
电动机转子采用铸铝结构,转子经动平衡核验,电动机运转平稳、振动小、噪声低。
电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电动机损耗低、效率高。
电动机轴承选用电动机专用低振动、低噪声轴承,轴承结构为内、外盖式,并在非轴伸端采用挡圈固定,有效地防止电动机转子的轴向窜动。
根据用户需要,H225 及以上中心高电机可以增加定子绕组测温装置,方便用户对绕组温度进行监控,以防绕组过热,烧毁电机。
报警温度:F 级绝缘为 135℃。跳闸温度:F 级绝缘为 145℃。
根据用户需要,H200 及以上中心高电机可以安装防潮加热带,,加热带电源条件为
AC220V,50Hz,加热带功率 H200 为 50W,H225~H280 为 60W,H315 为 2X80W,H355 为 2X100W。
使用条件
电动机使用电气条件
额定电压:380、660、380/660。(也可按特殊电压制造)
额定频率:50Hz 或者 60Hz。
定额:连续工作制 S1。
电动机使用环境条件
海拔不超过 1000m,环境空气温度随季节而变化,为-15~+40℃的户内环境。
YE3 为基本型,适用于户内环境。YE3-W 适用于户外型环境。
YE3-TH 适用于户内湿热带型环境。YE3-THW 适用于户外湿热带型环境。YE3-TA 适用于户内干热带型环境。YE3-TAW 适用于户外干热带型环境。YE3-T 适用于户内热带型环境。
YE3-TW 适用于户外热带型环境。
YE3-WF1 适用于户外中等腐蚀的环境。

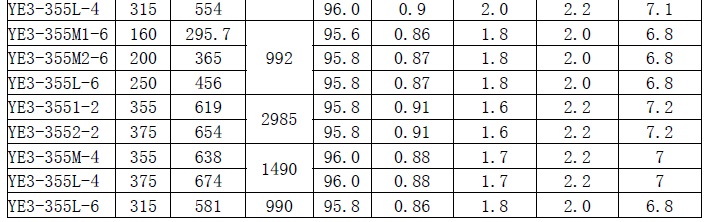

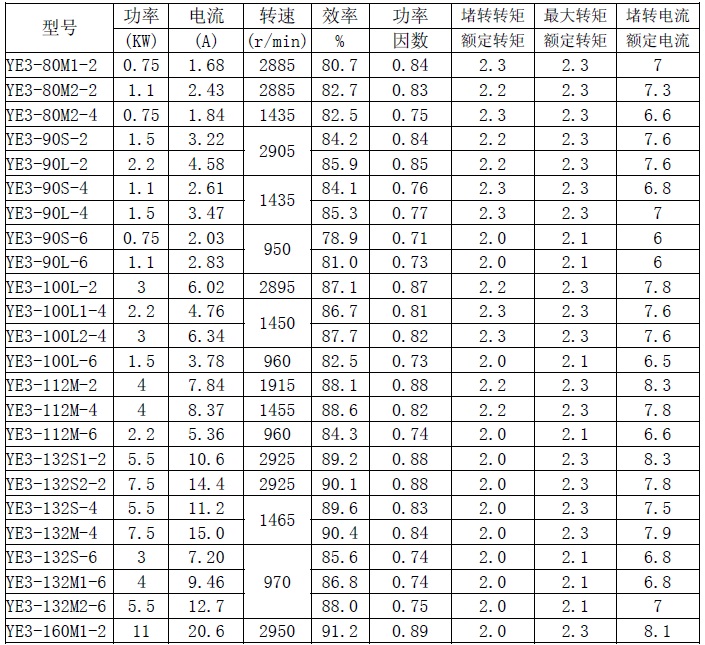

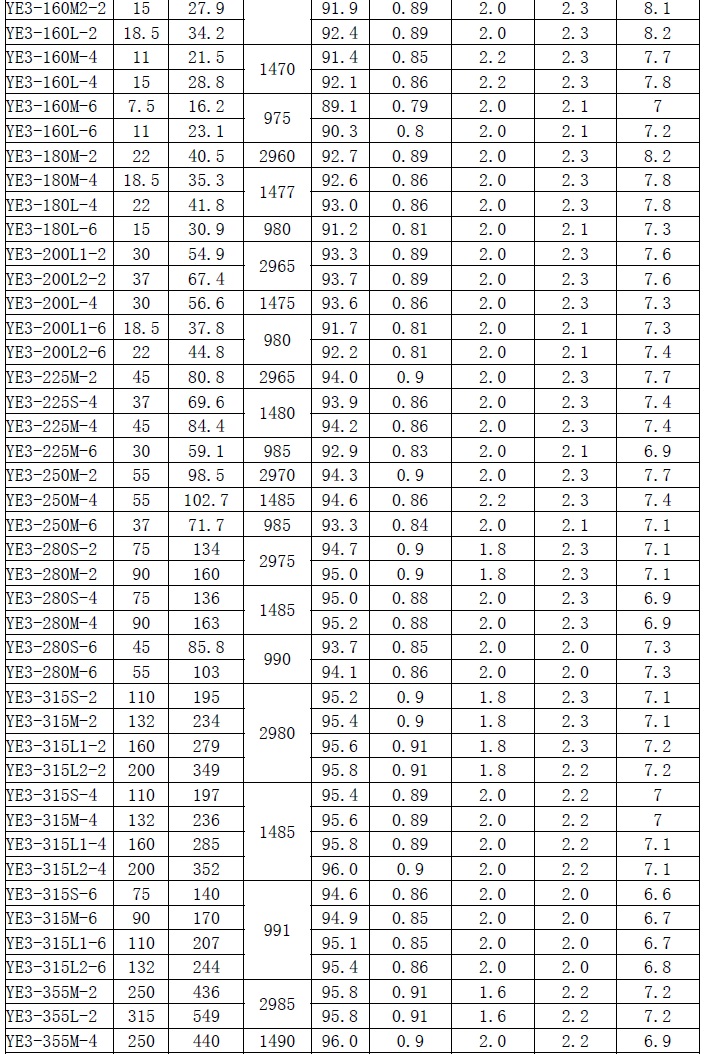

技术数据

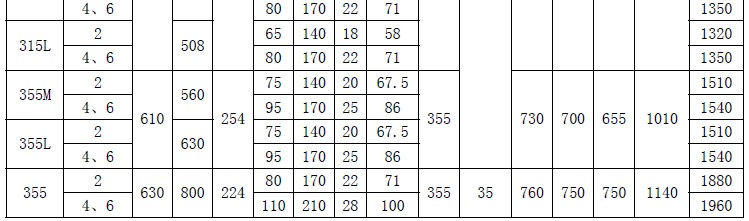

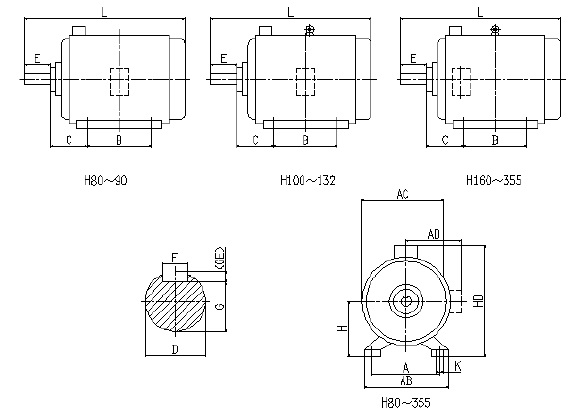

安装方式与外形尺寸
