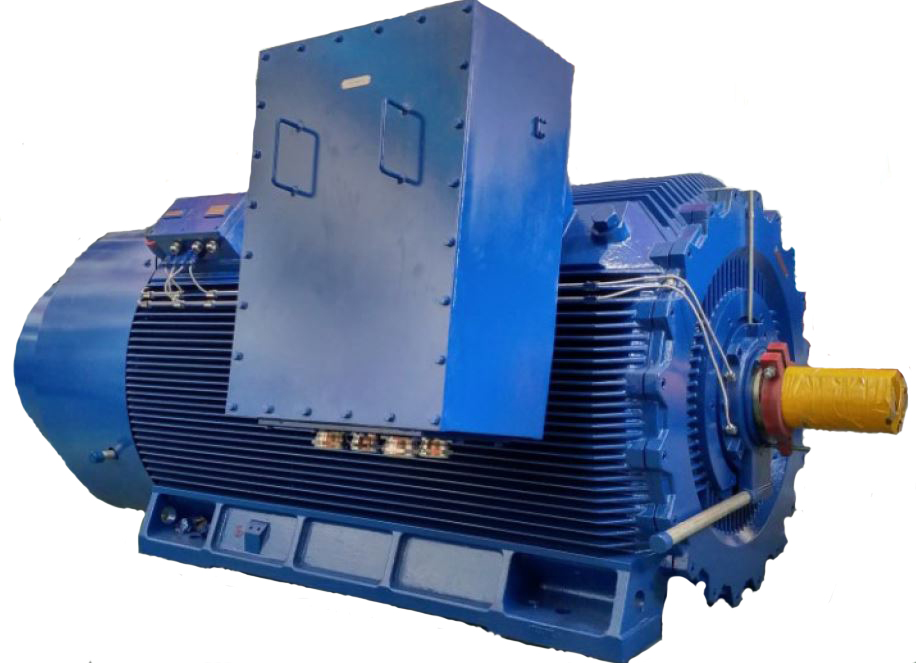

产品概述：
      YP系列变频调速三相异步电动机(以下简称为：电动机)，是我公司根据市场需求而开发的新产品，

与变频器配合使用，可以实现较宽范围内平滑无级调速。
      本系列电动机由变频器作为电源供电，起动电流小、节能、运行可靠，尤其当负载为风机、水泵

类时，电动机的节能效果显著。

用途：
      本系列电动机应用于各种需要调速的传动装置中，广泛应用于轻工、纺织、化工、石油、冶金、

机床、风机、水泵等行业安全区域，有助于节能和实现自动控制,配合高精度传感器可实现高精度

闭环控制，是理想的动力设备。

型号说明：

执行标准：
GB/T 191  包装储运图示标志
GB 755   旋转电机 定额和性能
GB/T 997  旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)
GB/T 1993  旋转电机冷却方法
GB 1971  旋转电机  线端标志与旋转方向
GB/T 22670  变频器供电三相笼感应电动机试验方法
GB/T 2423.1  电工电子产品环境试验  第2部分：试验方法  试验A：低温
GB/T 2423.4  电工电子产品环境试验  第2部分：试验方法  试验Db:交变湿热(12h+12h循环)
GB/T 2423.16  电工电子产品环境试验  第2部分：试验方法  试验J和导则：长霉
GB/T 2423.17  电工电子产品环境试验  第2部分：试验方法  试验Ka：盐雾
GB/T 2423.33  电工电子产品环境试验  第2部分：试验方法  试验Kca：高浓度二氧化硫试验
GB/T 4772.1  旋转电机尺寸和输出功率等级  第1部分：机座号56～400和凸缘号55～1080
GB/T 4942.1  旋转电机整体结构的防护等级(IP代码)分级
GB 10068  轴中心高为56mm及以上电机的机械振动  振动的测量、评定及限值
GB/T 10069.1  旋转电机噪声测定方法及限值  第1部分：旋转电机噪声测定方法
GB/T 12351  热带型旋转电机环境技术要求
GB/T 22719.1  交流低压电机散嵌绕组匝间绝缘  第1部分：试验方法
GB/T 20161 变频器供电的笼型感应电动机应用导则

基本特征：
机座号：400～560。
额定功率范围：132～1400kW。
极数：2～16极。
额定电压： 机座号400: 380/660V、690V、660/1140V；机座号450及以上，电压为:660/1140V、690V；
电机的频率：基准频率为50Hz，恒转矩调速频率范围为3～50Hz，恒功率调速频率范围为：50～60Hz（2极电机）、

                      50～75Hz（对4P及其以上电机）。特殊的调频范围可定制。

热分级：180级(H)

温升：90k

安装方式：IMB3

冷却方式：
IC416  机座号范围：机座号范围：H400-560,配备独立冷却风机

IC411  机座号范围：H400-560 （负载特性限于水泵、风机等平方矩负载。）

防护等级：IP55。
运行方式：S1。
环境条件：环境空气温度：-15～+40℃。

海拔：不超过1000m。

户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、

                     户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、

                     户外湿热带（THW）、户外干热带（TAW）。
主接线盒：电动机接线盒位于右侧向上45°朝下出线，该接线盒具有优良的结构性能和较高防护等级，

                  且具有较大的空腔以便于接线，均配有铜镀镍无凯格兰，另外可以根据要求配铠装格兰，

                  接线盒出线口可四个方向调整。

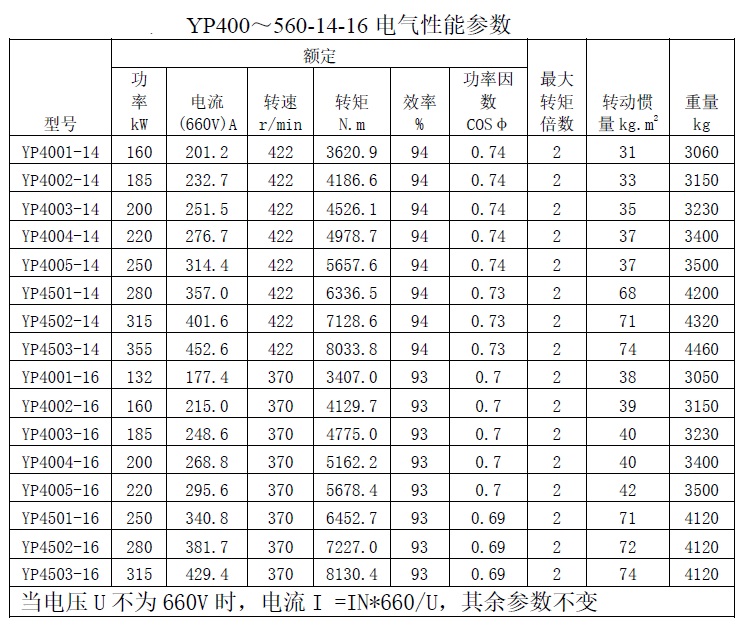

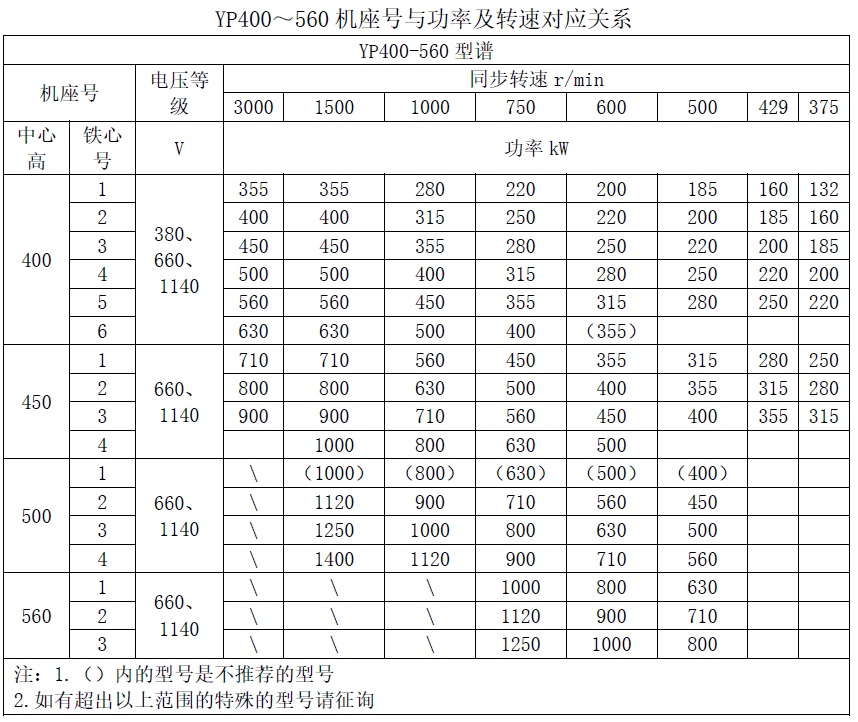

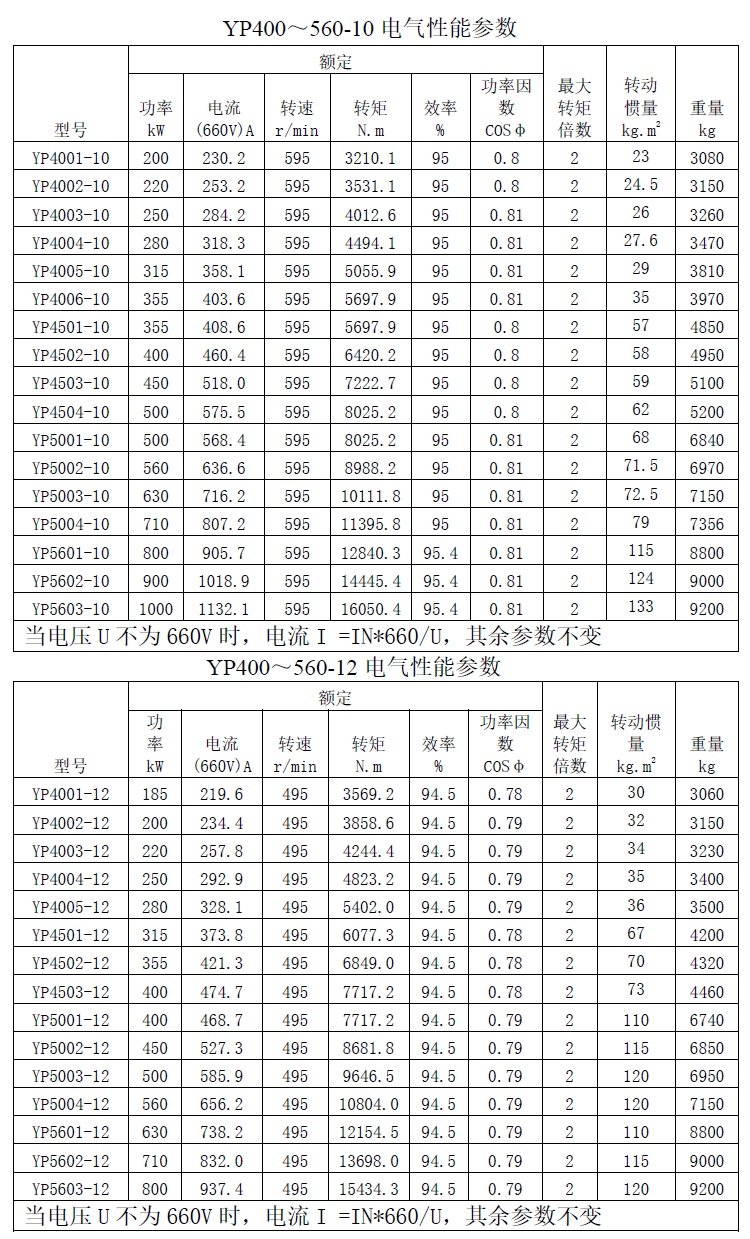

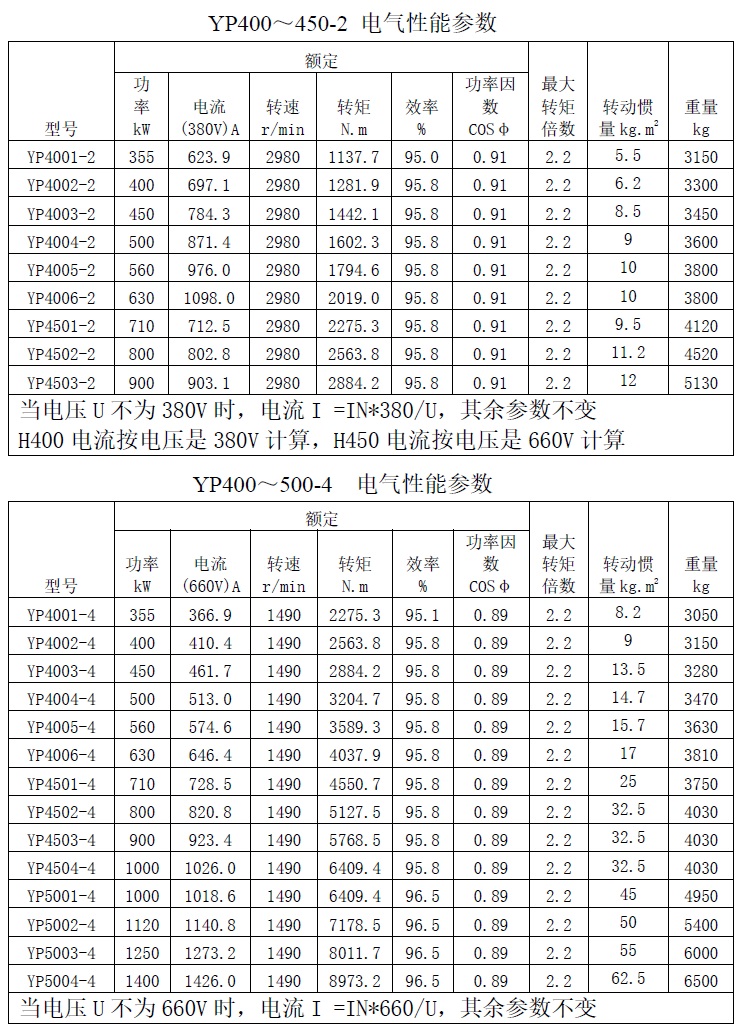

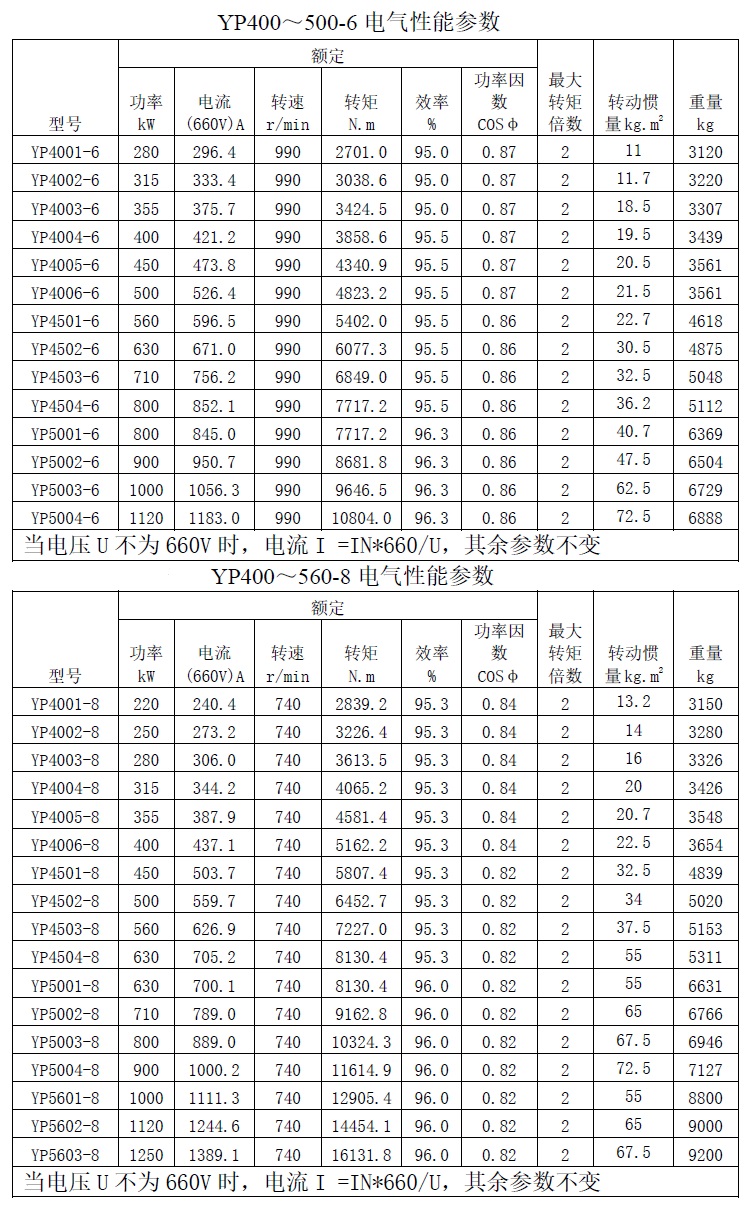

技术数据：

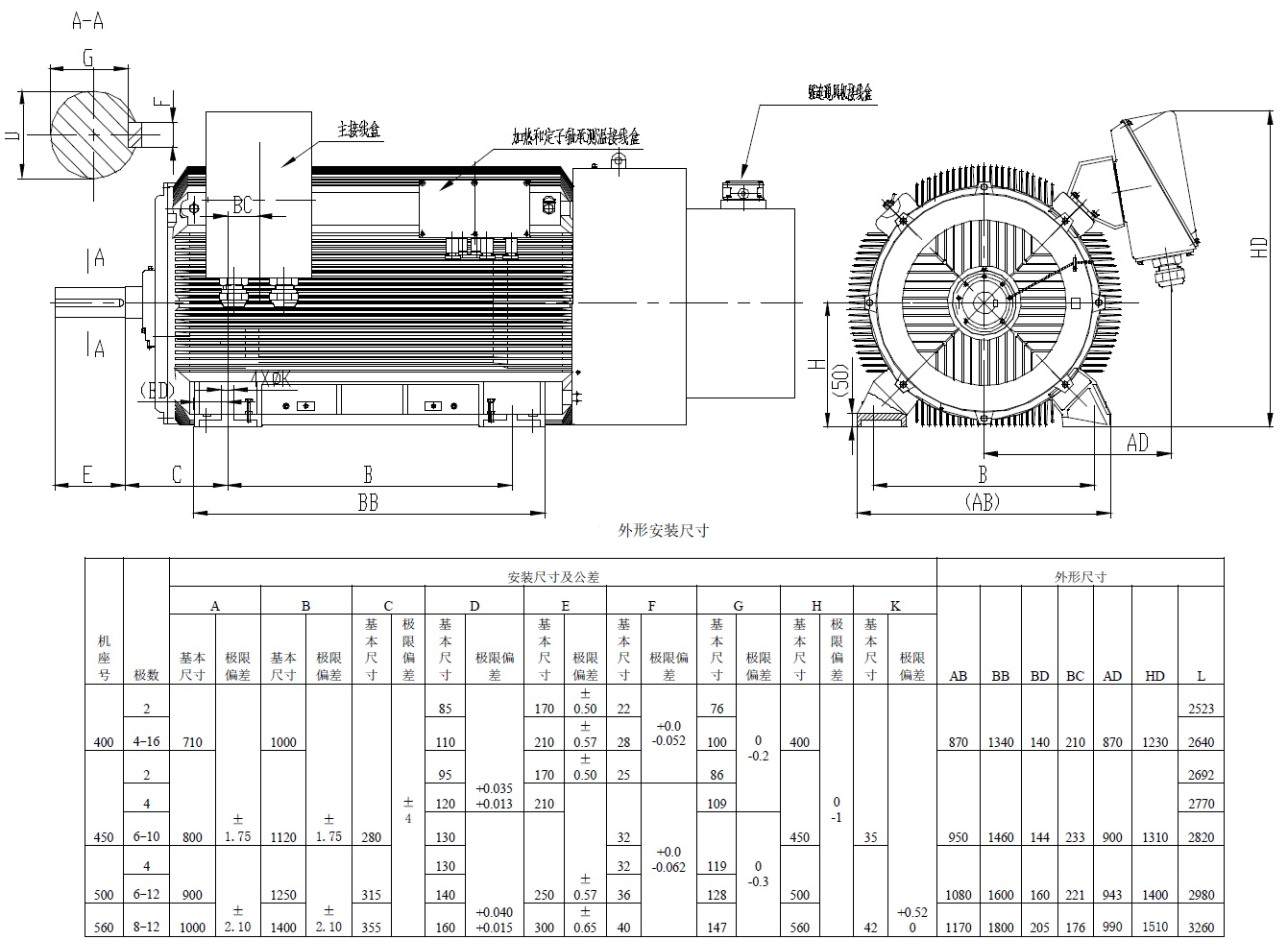

安装与外形尺寸：
