产品概述:
YP系列变频调速三相异步电动机(以下简称为:电动机),是我公司根据市场需求而开发的新产品,
与变频器配合使用,可以实现较宽范围内平滑无级调速。
本系列电动机由变频器作为电源供电,起动电流小、节能、运行可靠,尤其当负载为风机、水泵
类时,电动机的节能效果显著。
用途:
本系列电动机应用于各种需要调速的传动装置中,广泛应用于轻工、纺织、化工、石油、冶金、
机床、风机、水泵等行业安全区域,有助于节能和实现自动控制,配合高精度传感器可实现高精度
闭环控制,是理想的动力设备。

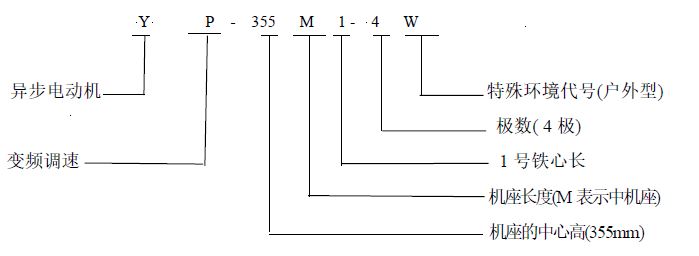

型号说明:
执行标准:
GB/T 191 包装储运图示标志
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 22670 变频器供电三相笼感应电动机试验方法
GB/T 2423.1 电工电子产品环境试验 第2部分:试验方法 试验A:低温
GB/T 2423.4 电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h+12h循环)
GB/T 2423.16 电工电子产品环境试验 第2部分:试验方法 试验J和导则:长霉
GB/T 2423.17 电工电子产品环境试验 第2部分:试验方法 试验Ka:盐雾
GB/T 2423.33 电工电子产品环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验
GB/T 4772.1 旋转电机尺寸和输出功率等级 第1部分:机座号56~400和凸缘号55~1080
GB/T 4942.1 旋转电机整体结构的防护等级(IP代码)分级
GB 10068 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法
GB/T 12351 热带型旋转电机环境技术要求
GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘 第1部分:试验方法
JB/T 4159 热带电工产品 通用技术要求
基本特征:
机座号:80~355。
额定功率范围:0.55~355kW。
极数:2~8极。
额定电压: 380、660、380/660。(注:基本系列3kW及以下电压380V为Y接,大于3kW以上电压380V
为△接;也可按特殊电压制造)。
电机的频率:基准频率为50Hz,恒转矩调速频率范围为3~50Hz,恒功率调速频率范围为:50~60Hz(2极
电机)、50~100Hz (对H355-4极以外的非2极电机)、50~75Hz(对H355-4电机)。
特殊的调频范围可定制。
热分级:155℃(F)。
温升:80k
冷却方式:
IC416 机座号范围:H132-355,配备独立冷却风机。
IC411 机座号范围:H80-280 (负载特性限于水泵、风机等平方矩负载。)
防护等级:IP55。
运行方式:S1。
环境条件:环境空气温度:-15~+40℃。
如果给定的环境温度超过这个限值需降低功率使用。
海拔:不超过1000m。如果使用场所海拔超过1000m,则需要降低功率使用。
户内(标准配置)。可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、
户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、
户外湿热带(THW)、户外干热带(TAW)。
主接线盒:本系列电动机接线盒位于机座的顶部(标准配置)、右侧或左侧(可选配置)。

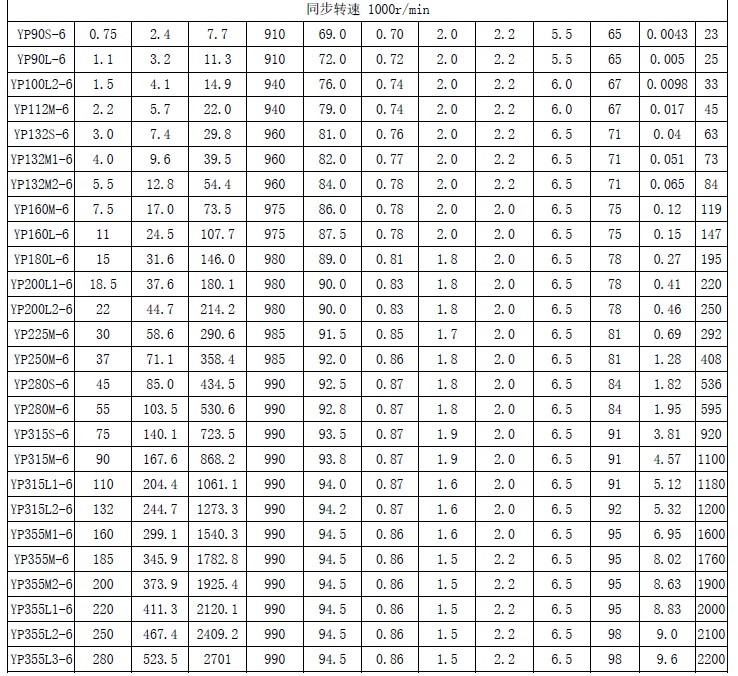

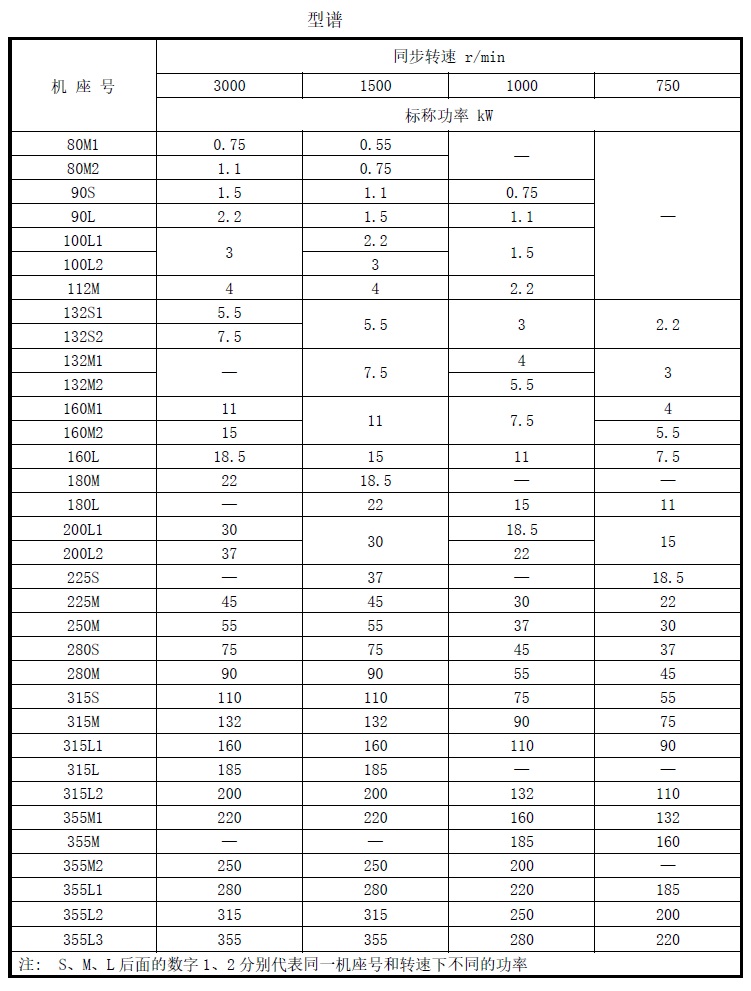

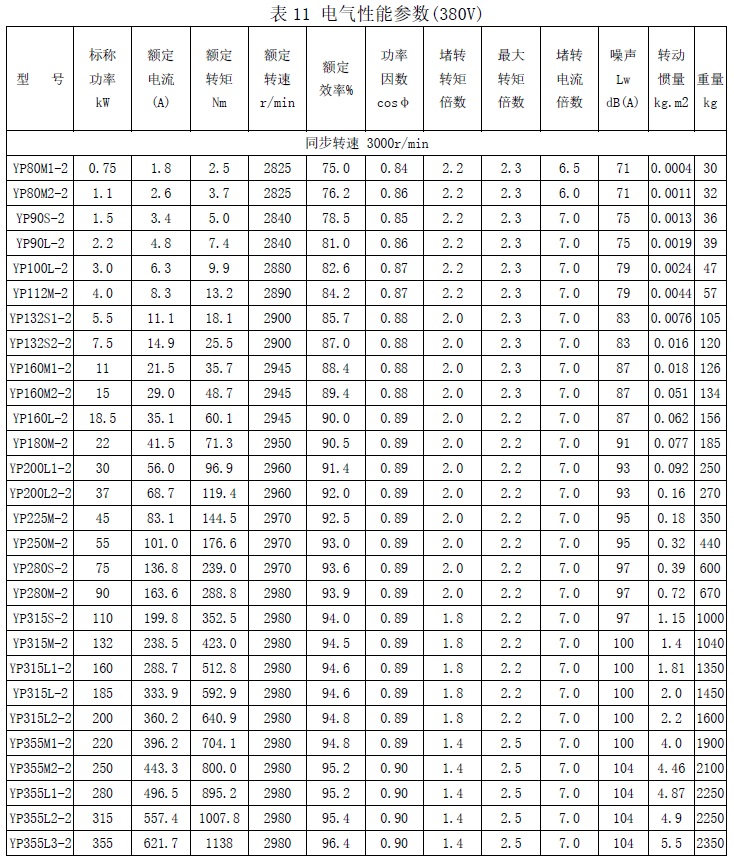

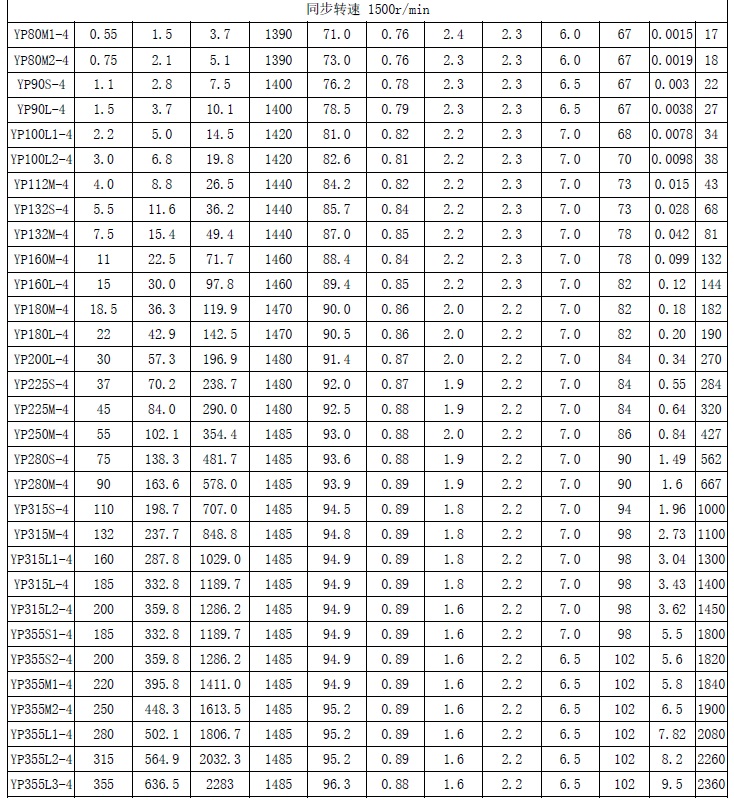

技术数据:

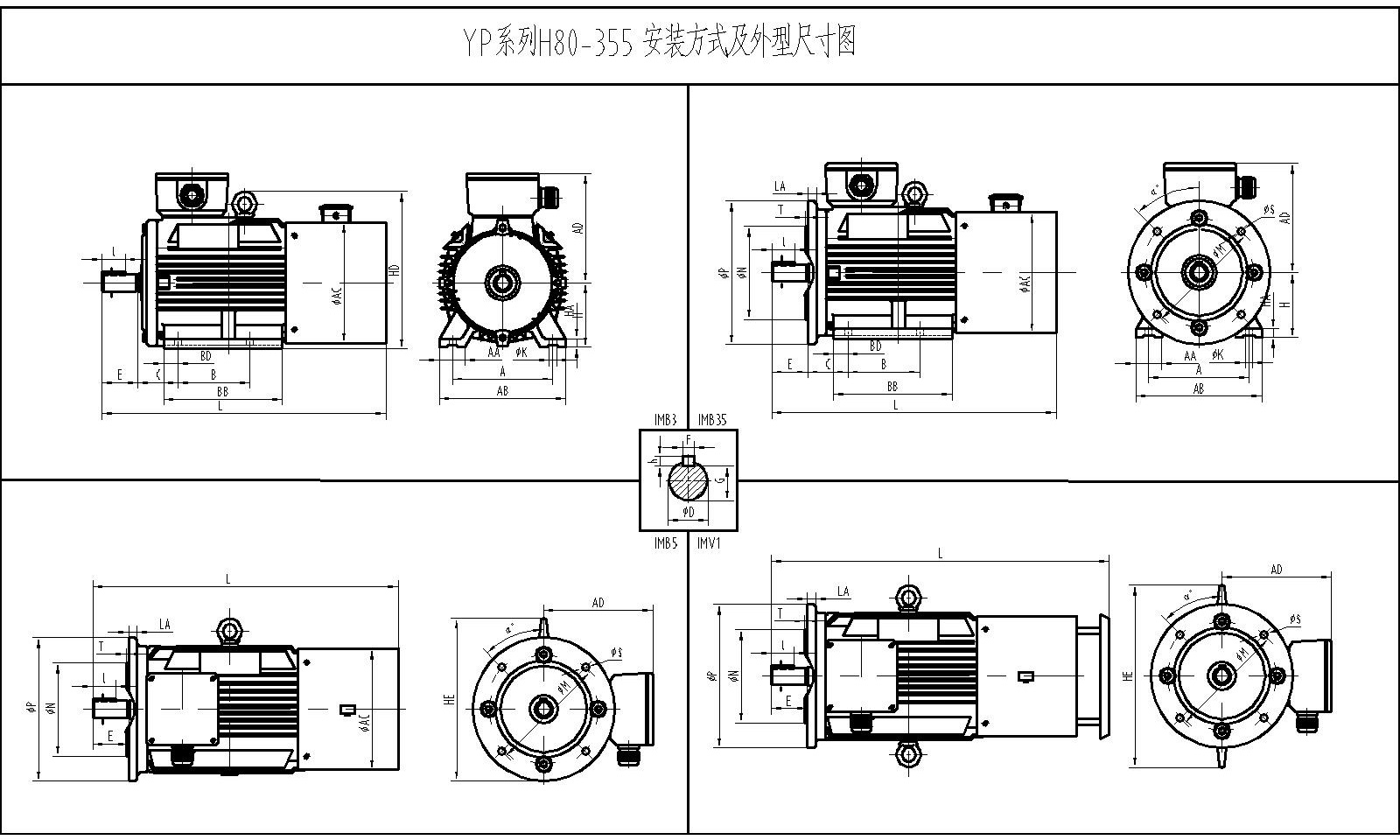

安装与外形尺寸:
