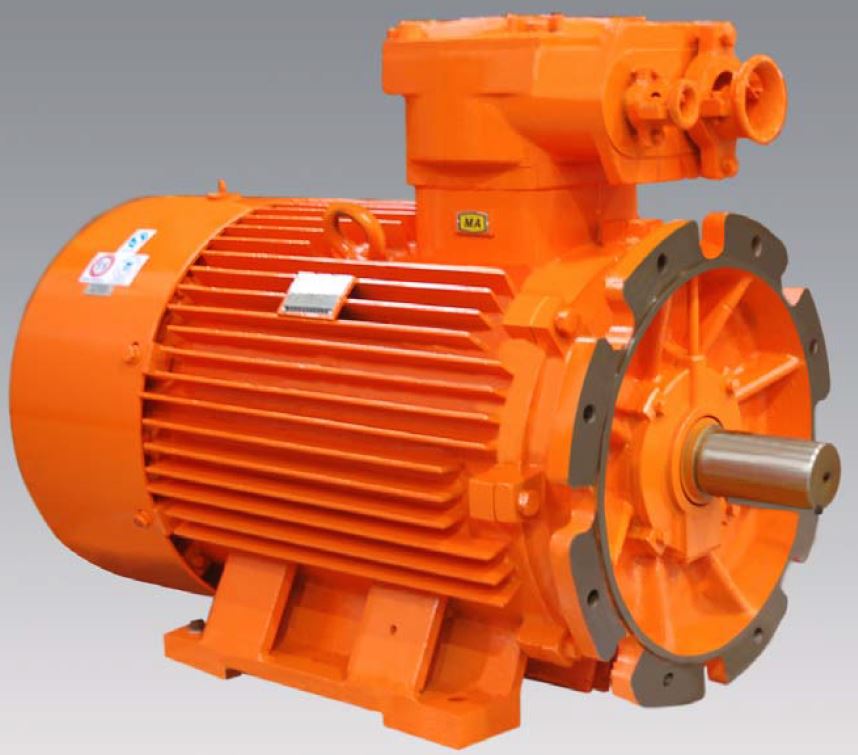

产品概述：
YBK2 系列煤矿井下用隔爆型三相异步电动机为轴向通风全封闭自扇冷鼠笼型隔爆型三相异步电动机，

是取代 YBK 系列而新设计的煤矿井下用隔爆型电动机基本系列，YBK2 系列电动机结合本公司长期以

来生产防爆电动机的技术和经验，采用已经验证的新技术、新材料、新工艺而开发。产品制造精良、

性能优异，运行安全可靠、安装维修方便。

用途：
本系列电动机适用于煤矿井下具有甲烷混合物及煤尘爆炸危险的煤矿井下采掘工作面。用于驱动各种

通用机械，如风机、压缩机、水泵、破碎机、提升机、运输机等，是理想的驱动设备。

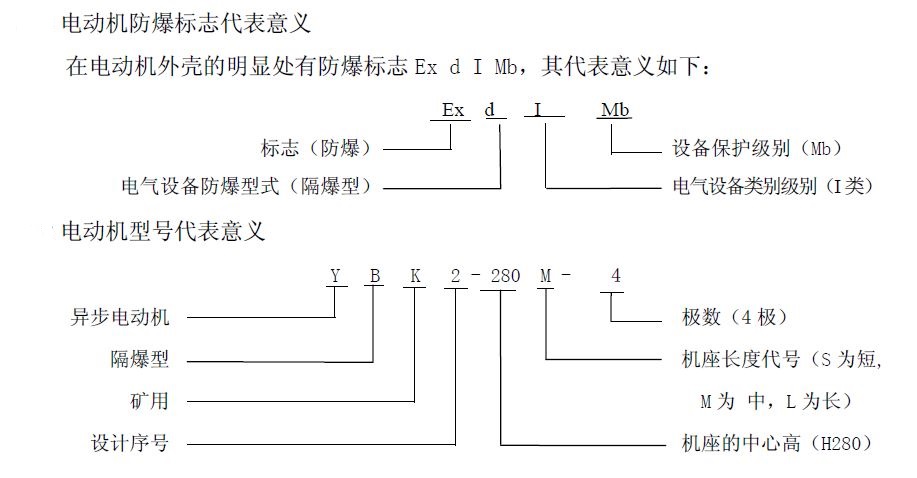

型号说明：

执行标准：
GB 755-2008   旋转电机 定额和性能
GB/T 997-2008   旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032-2012   三相异步电动机试验方法
GB 1971-2006   旋转电机   线端标志与旋转方向GB/T 1993-1993  旋转电机冷却方法
GB/T  4772.1～3-1999   旋转电机尺寸和输出功率等级
GB 3836.1-2010   爆炸性环境   第 1 部分：设备   通用要求
GB 3836.2-2010   爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备
GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP 代码)分级
GB 10068-2008   轴中心高为 56mm 及以上电机的机械振动   振动的测量、评定及限值
GB/T 10069.1-2006 旋转电机噪声测定方法及限值  第 1 部分：旋转电机噪声测定方法
GB 18613-2012   中小型三相异步电动机能效限定值及能效等级
GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘  第 1 部分：试验方法

基本特征：

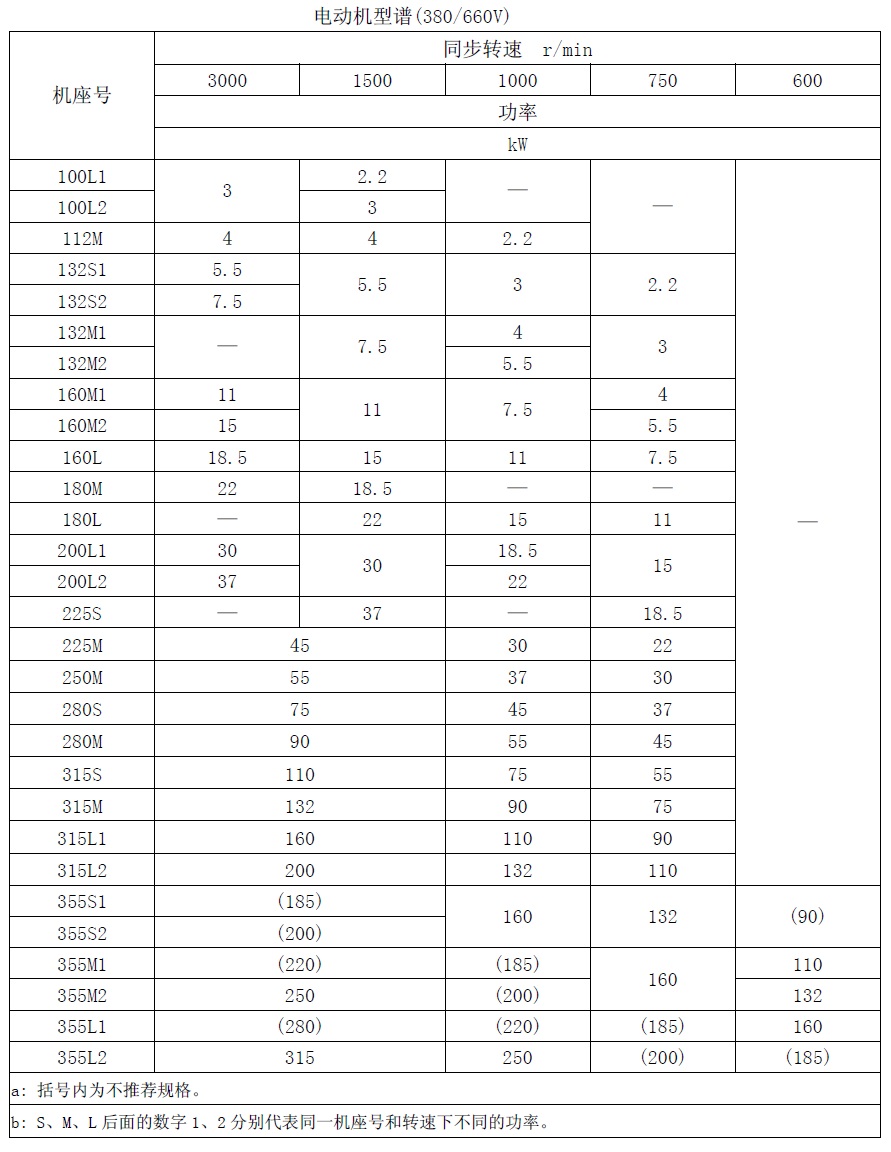

机座号：100～355
额定功率范围：2.2～315kW
极数：2～10 极
额定电压：机座号 100,电压为: 380V、660V、380/660V；机座号 112～355,电压为: 380V、660V、

                 1140V、380/660V、660/1140V
额定频率：50Hz
热分级：155(F)
效率：3 级，其 2～6 极电动机的效率指标符合 GB 18613-2012《中小型三相异步电动机能效限定值

          及能效等级》的能效 3 级
温升限值：不超过 85K（其中机座号 315L 的 2、4 极和机座号 355 不超过 105K）
冷却方式：IC411
安装方式：IMB3、IMB35、IMB5 、IMV1 (也可制造其它安装方式)
防护等级：IP55
工作制类型：S1
防爆标志：Ex d I Mb
海拔：不超过 1000m
最高环境空气温度：不超过 40℃
最低环境空气温度：-15℃
环境空气最大相对湿度：不超过 95%（当温度为 25℃时）
使用环境：煤矿井下采掘工作面

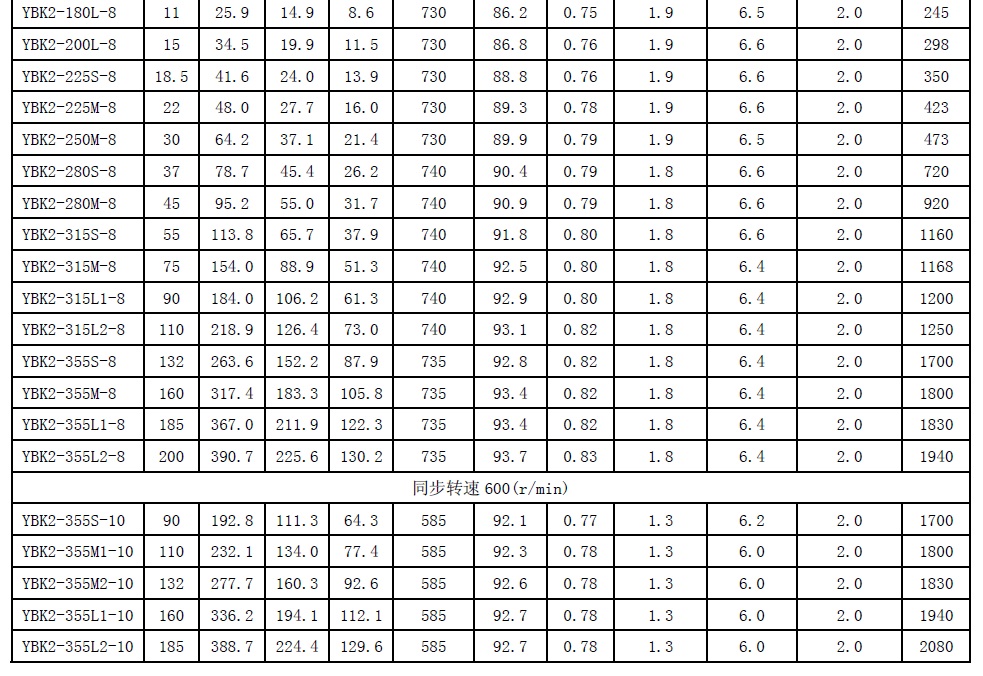

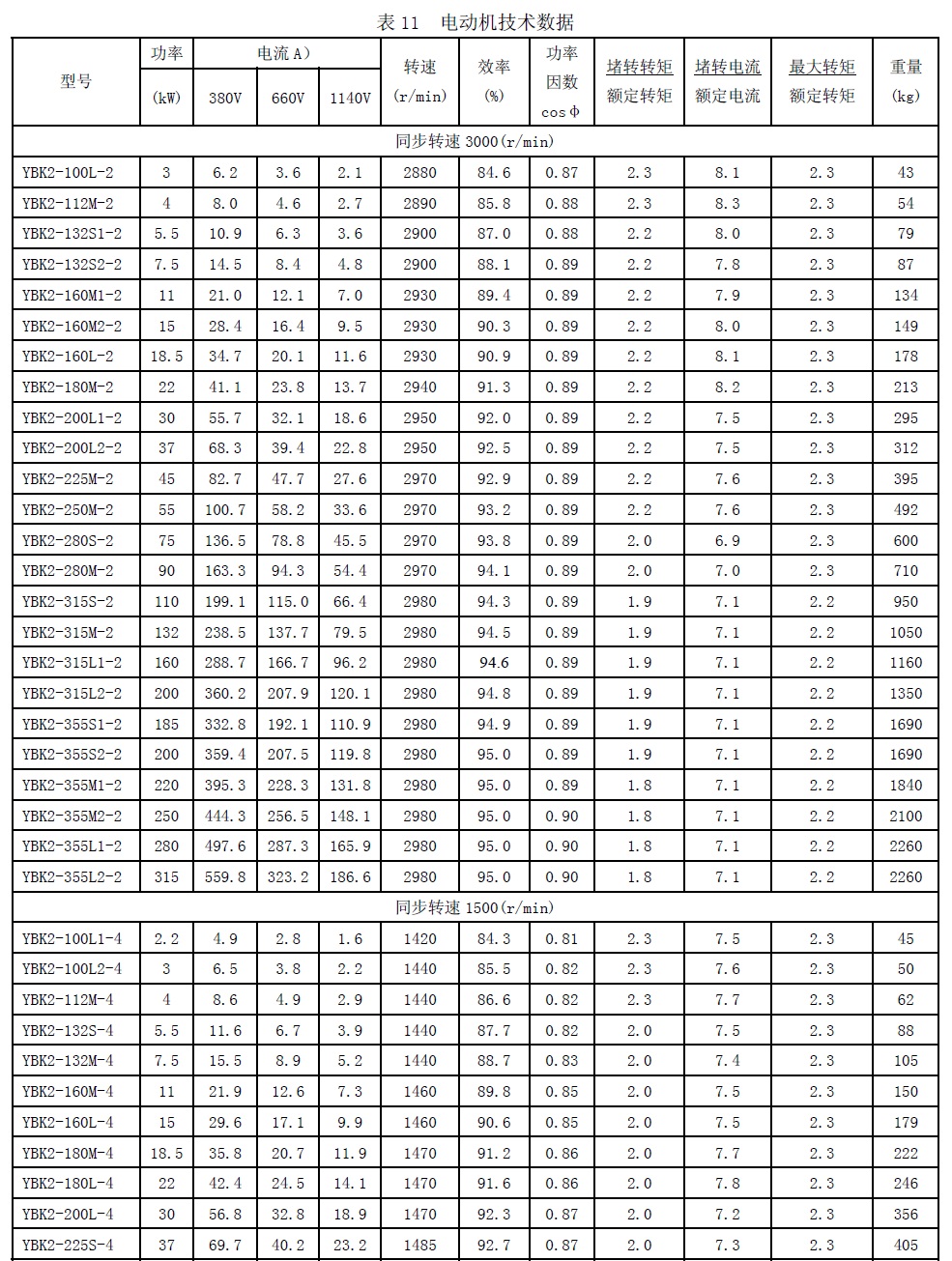

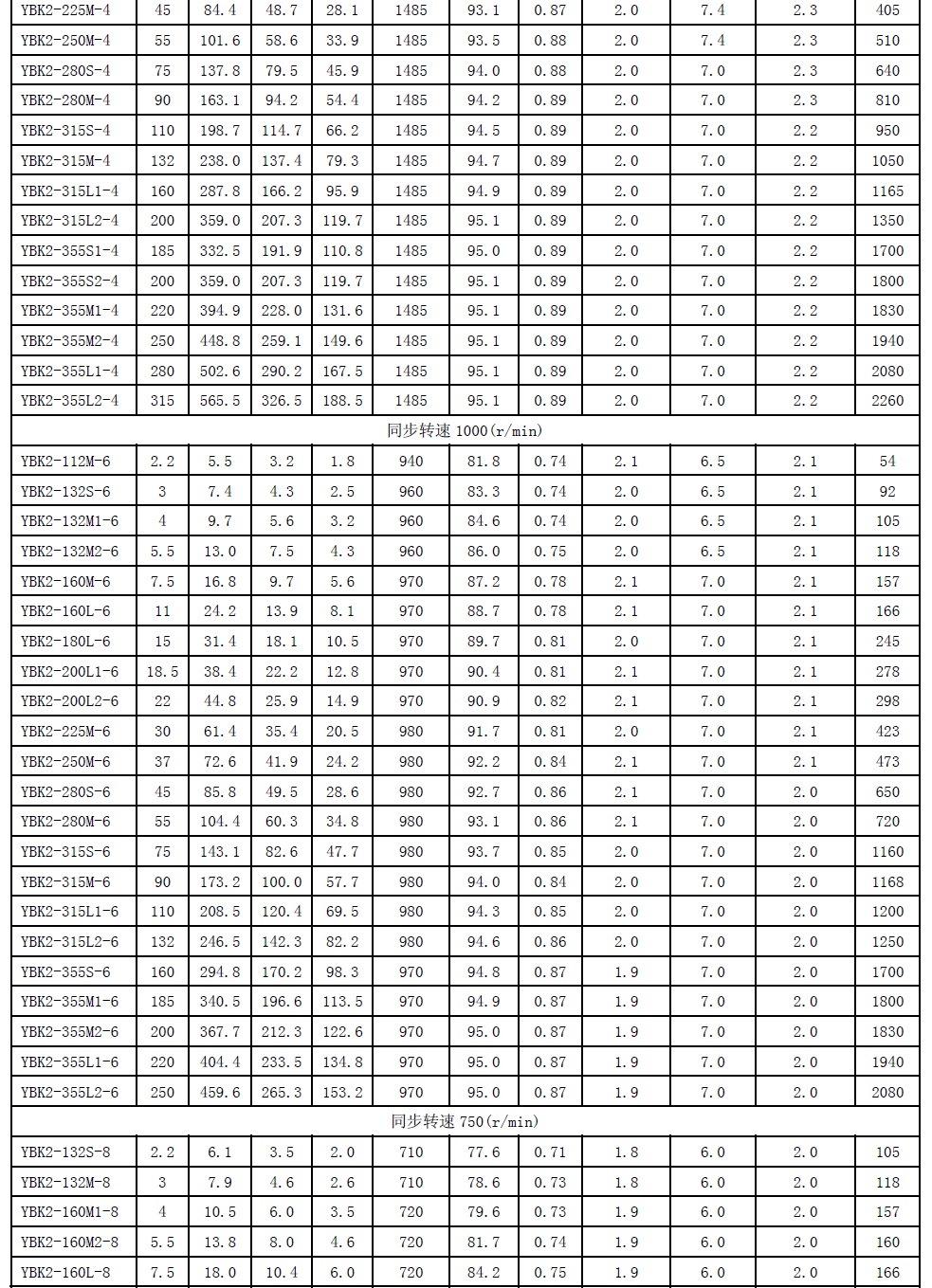

技术数据：

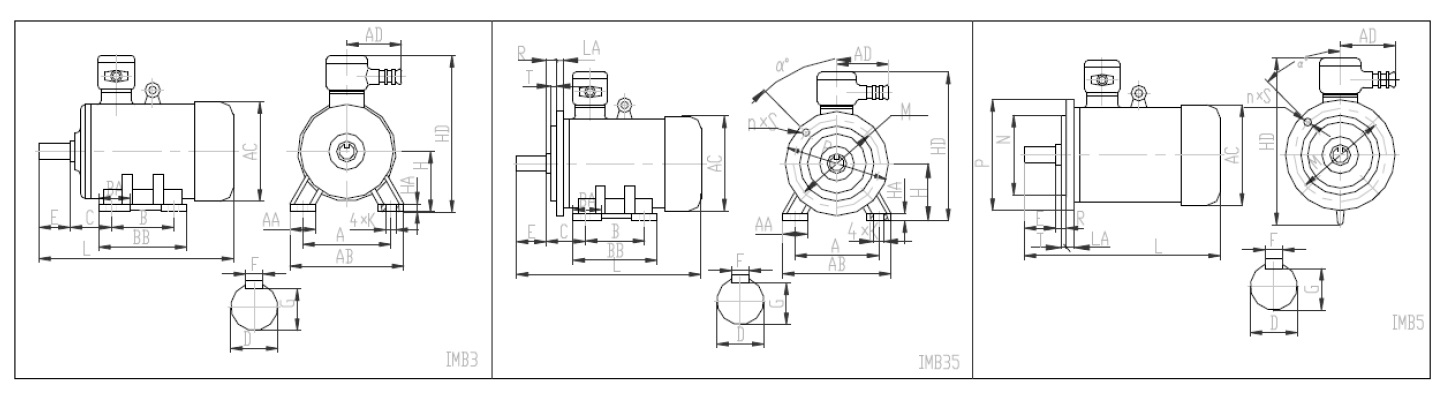

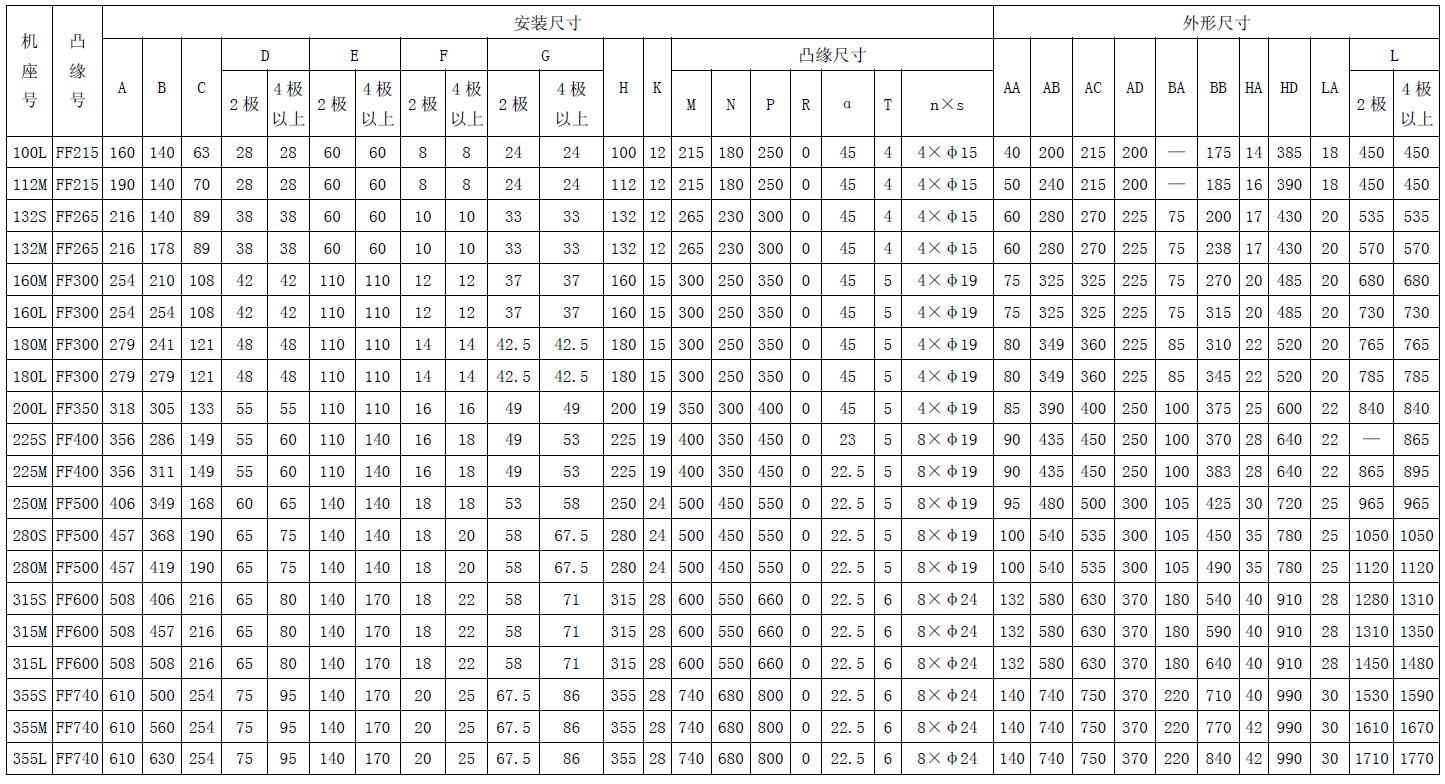

安装与外形尺寸：
