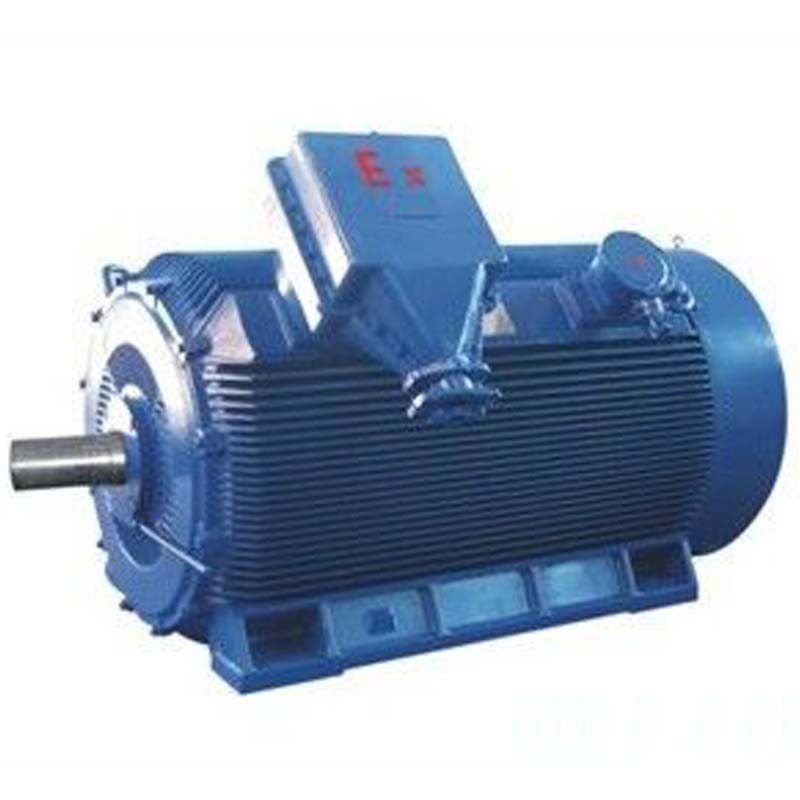

产品概述：

YB3系列高压隔爆型三相异步电动机是我公司采用国内外先进技术，结合我公司生产高压隔爆型电动机的实践经验而设计制造的新系列产品，采用圆筒式铸铁机座，改变了周围布管的传统结构，是使用范围更广、防护等级更高、技术性能更好、结构紧凑、节能并能满足环保要求的新一代产品。该产品具有制造精良、重量轻、高效节能、振动小、噪声低、可靠性强、使用寿命长、安装维护方便等优点。

用途：
适用于具有爆炸性环境的 1 区、2 区危险区域。可应用在石油化工、煤矿、矿山、港口、电厂、机械工业等不同行业，用于驱动各种通用机械，如风机、压缩机、给水  泵、破碎机、卷扬机、离心机、切削机床、运输机械等，是最理想的驱动设备。

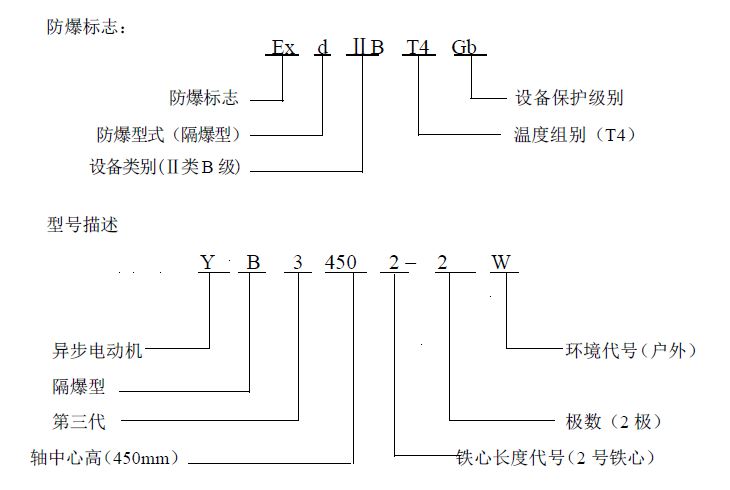

型号说明：

执行标准：
GB 755  旋转电机 定额和性能
GB/T 997  旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032  三相异步电动机试验方法
GB/T 1993   旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772   旋转电机尺寸和输出功率等级
GB/T 4942.1  旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068  中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB 10069.3 旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 3836.1 爆炸性环境第 1 部分：设备 通用要求
GB 3836.2 爆炸性环境第 2 部分: 由隔爆外壳“d” 保护的设备
GB 3836.3 爆炸性环境第 3 部分: 由增安型“e”保护的设备
GB 30254 高压三相笼型异步电动机能效限定值及能效等级
GB 50058 爆炸和火灾危险环境电力装置设计规范

基本特征：
机 座 号 ：355～560
功率范围：185kW～2240kW
电压：3000V～11000V
频率：50Hz、60Hz
极数：2P～12P
热 分 级 ：155(F)
温升限值：80K（B 级）、105K（F 级）（每个机座号、每个极数最大一档功率）
振动速度：2.3mm/s
效率：2 级能效。符合GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级。
冷却方式：IC411
安装方式：IMB3(也可做成IMB35、IMV1)
防护等级：IP55
运行方式：S1
防爆级别：ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb
环境：温度-20℃～+40℃、海拔高度不高于 1000m
户内（标准配置）
可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防 中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。

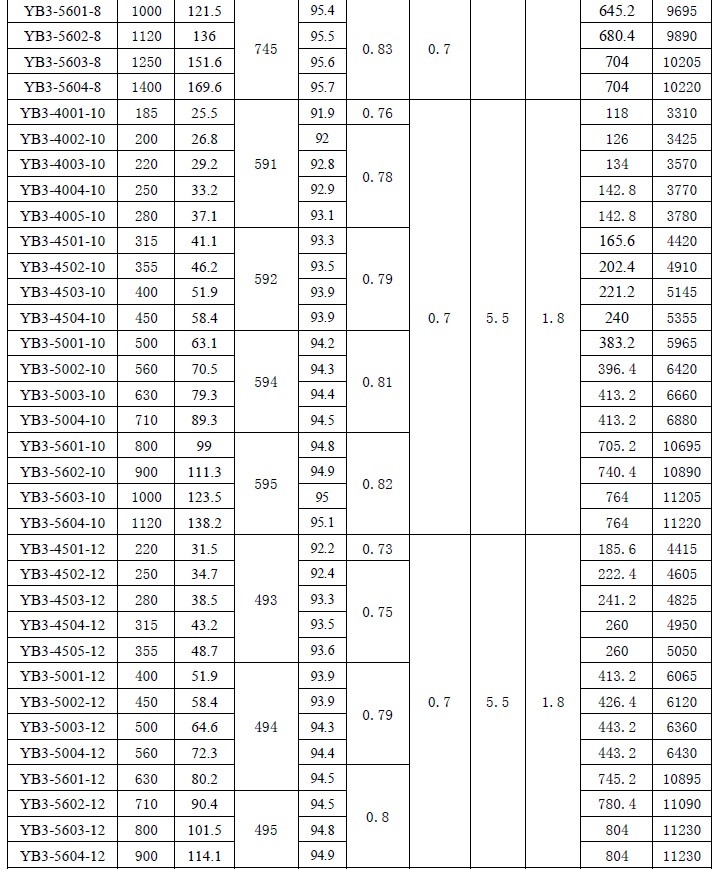

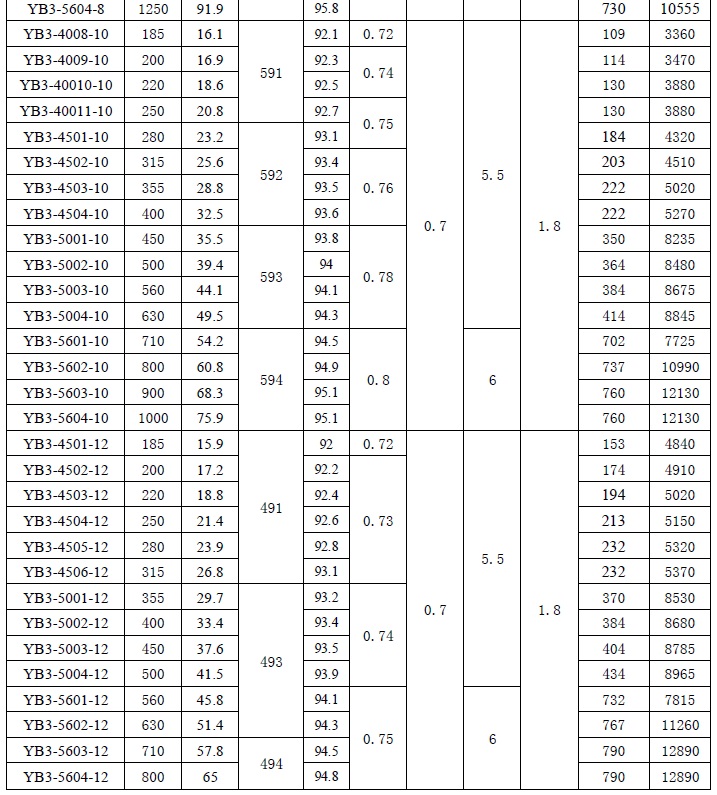

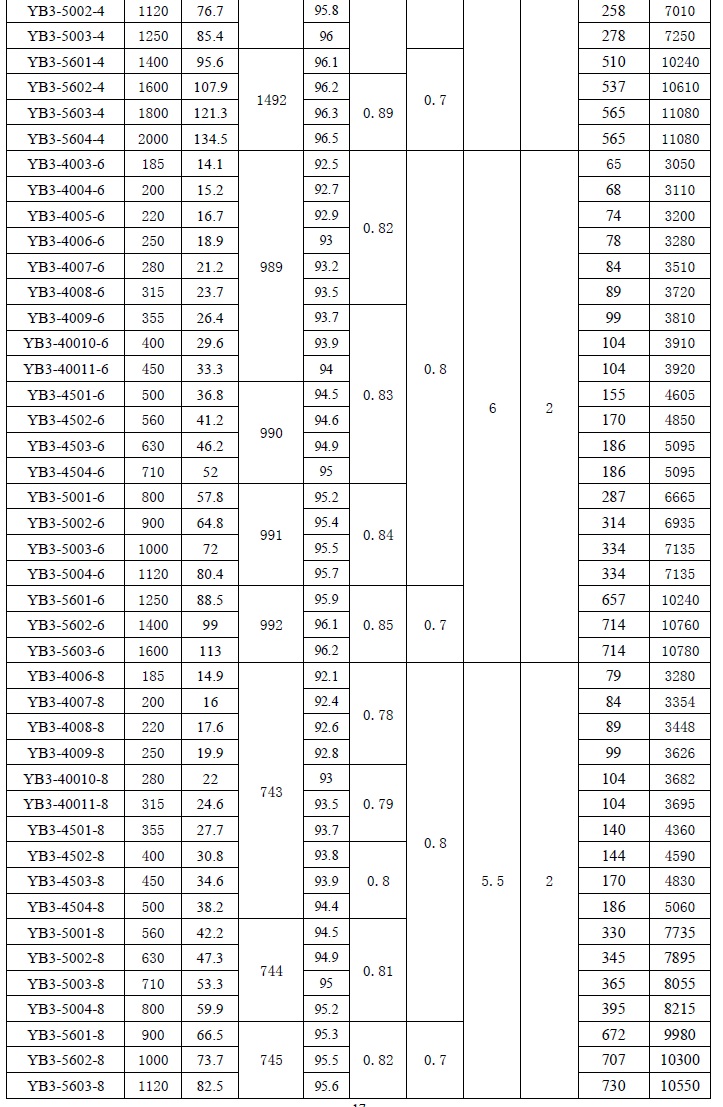

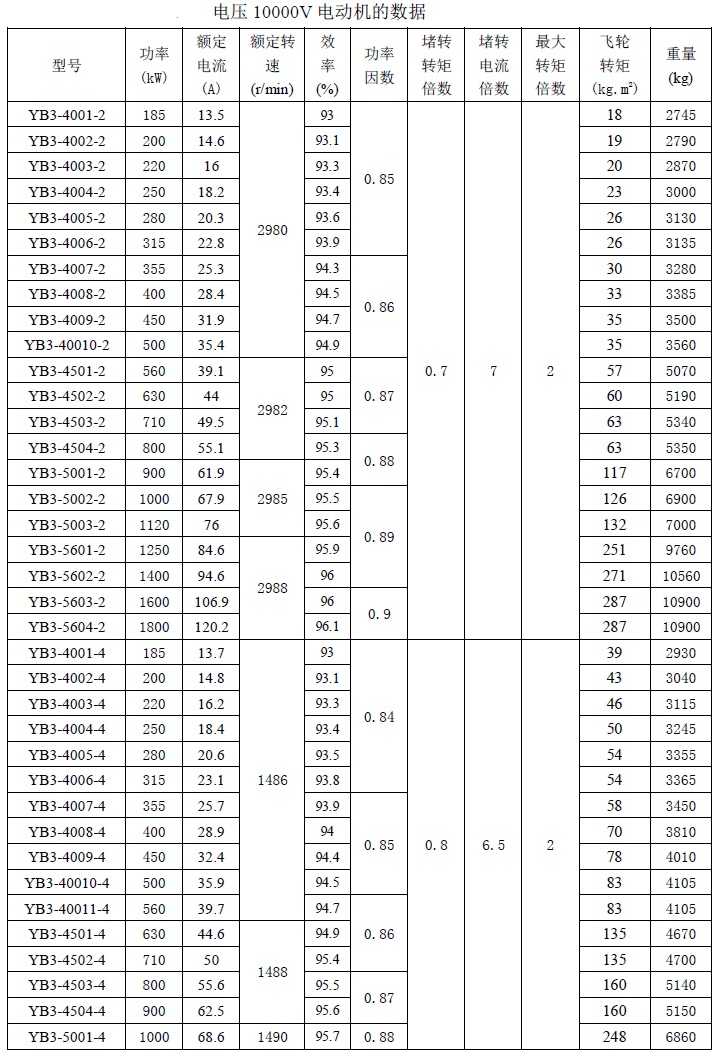

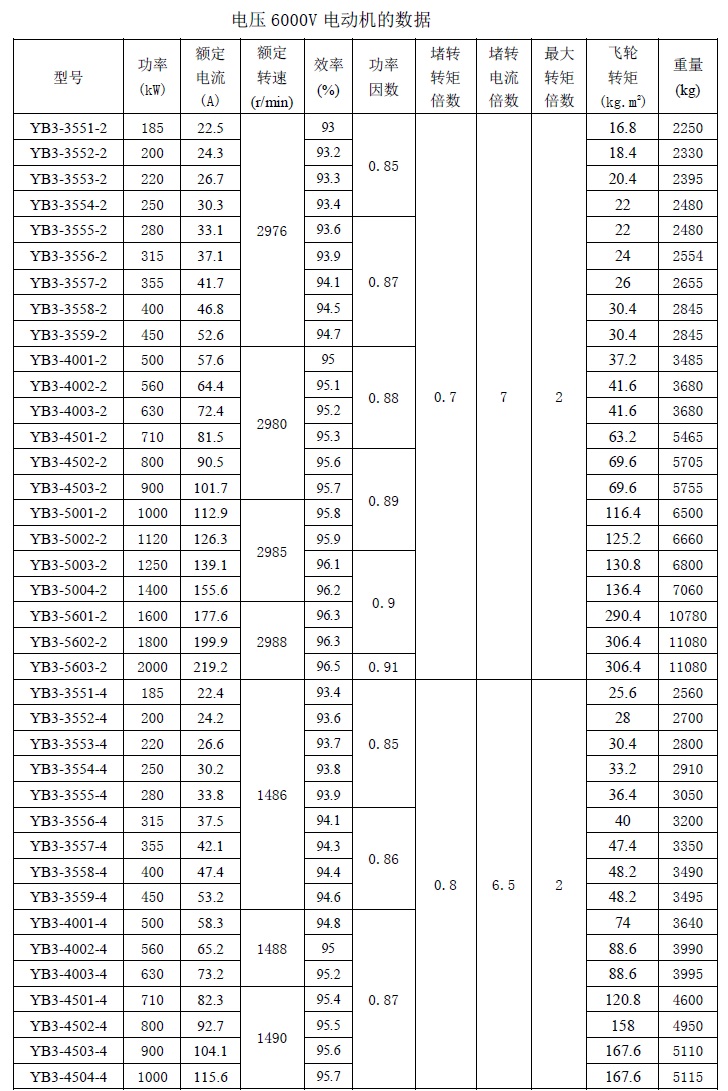

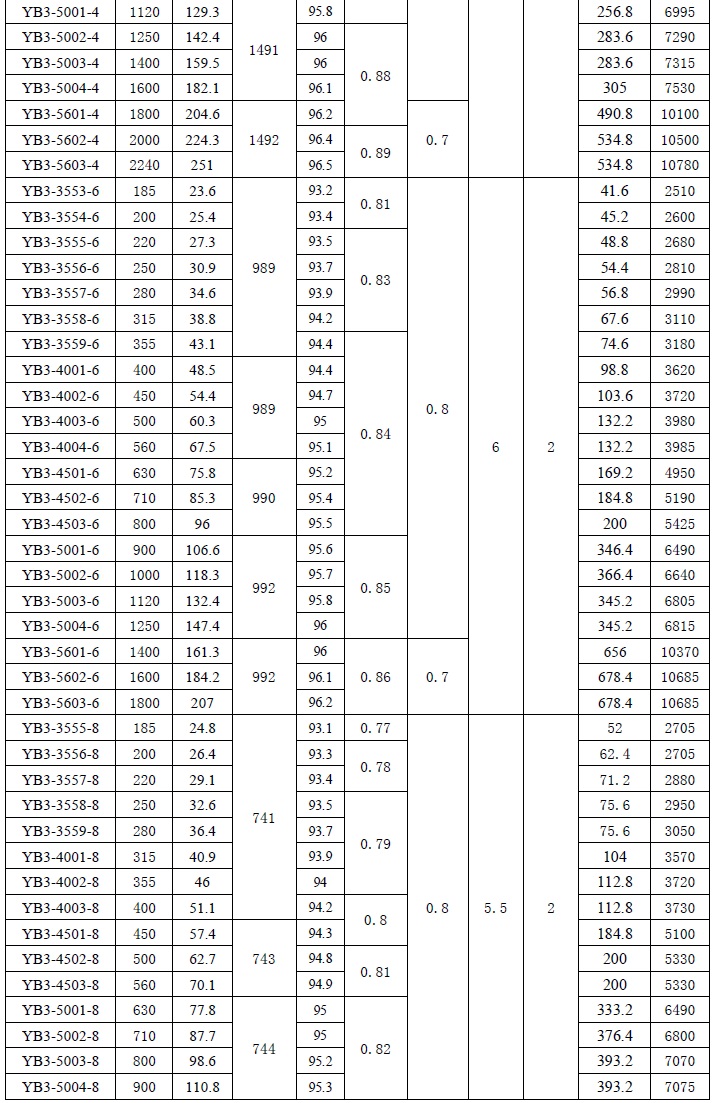

技术数据：

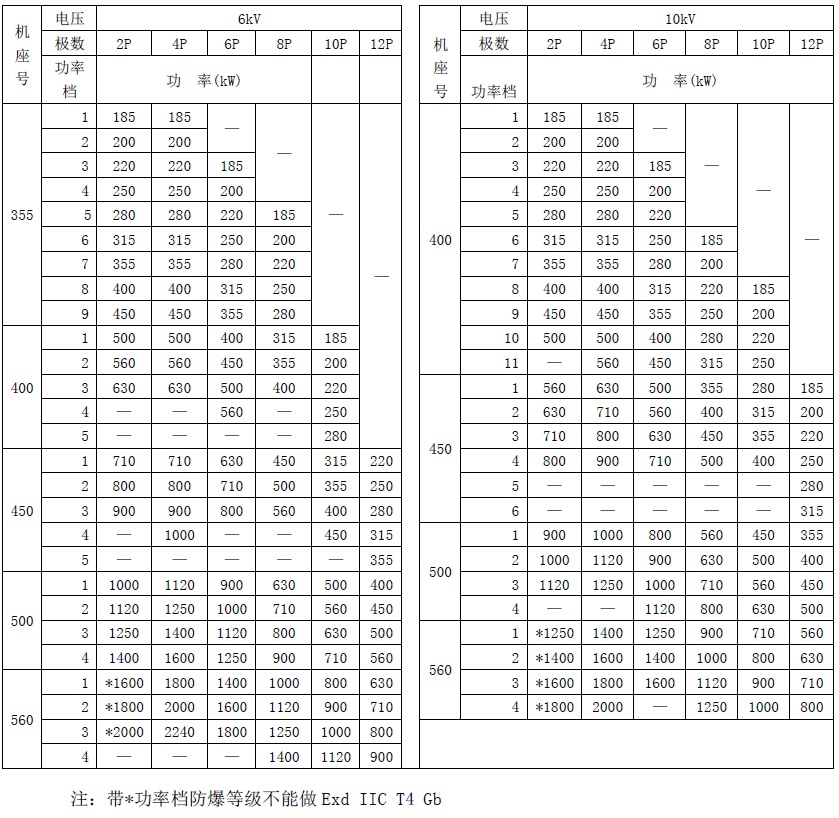

                                                             B3或B35安装电动机型谱

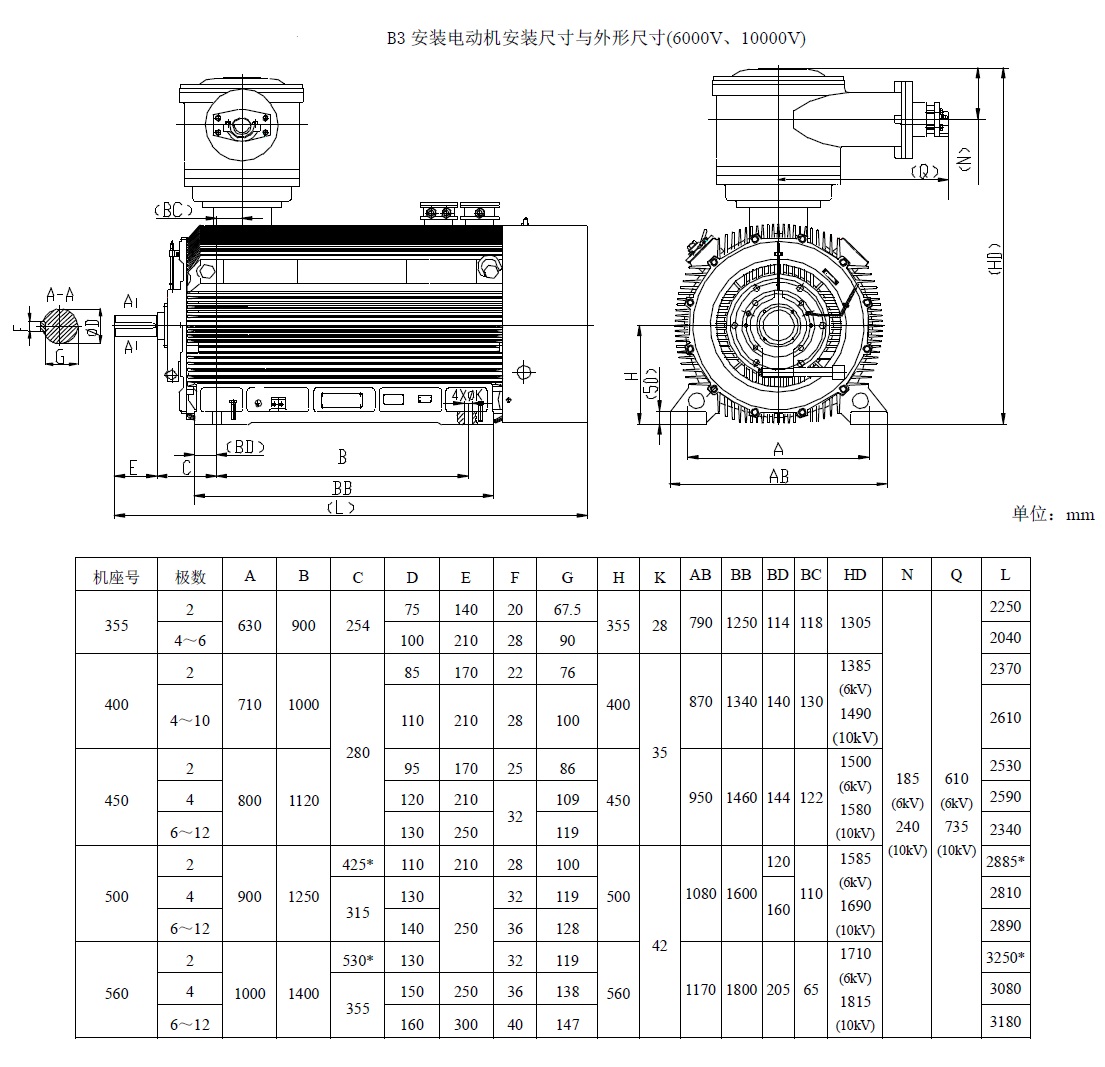

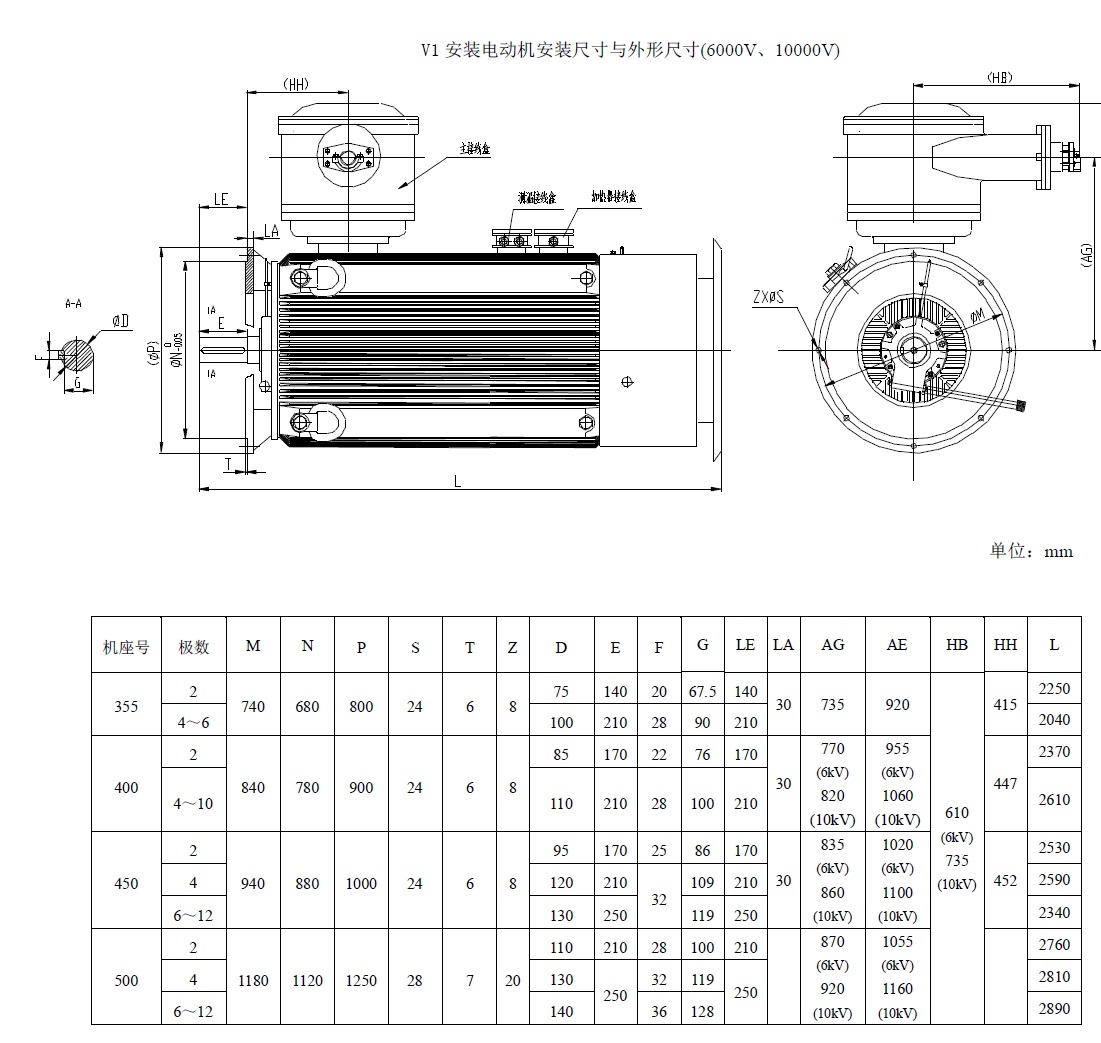

安装与外形尺寸：
