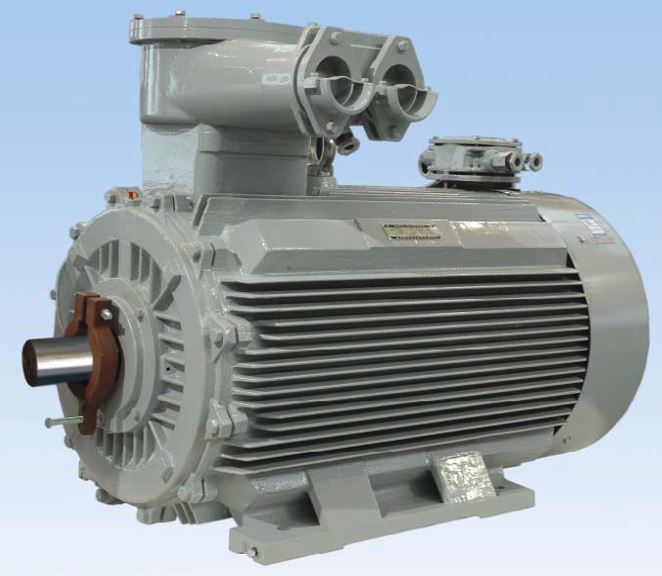

产品概述：
YBFBX系列低压高效率复合防爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、

鼠笼式、高效率复合防爆型三相异步电动机。具有性能优良，使用安全可靠，振动、噪声比同类

产品低的特点，符合环保要求。

用途：
产品适应于石油、化工、矿业、冶金、电力、机械、医药、纺织、粮食加工、合成材料等行业中

可燃性气体及可燃性粉尘混合物均可能存在的危险场所，对可燃性气体适用区域为 1 区、2 区；

对可燃性粉尘适用区域为 21 区、22 区,是适应能力强的理想的动力设备。
注：1）本电动机不适用于那些不需要大气中的氧即可燃烧的炸药粉尘或自燃物质。
       2）本电动机不适用于瓦斯和/或可燃性粉尘引起危险的煤矿井下及煤矿地面用电气设备。

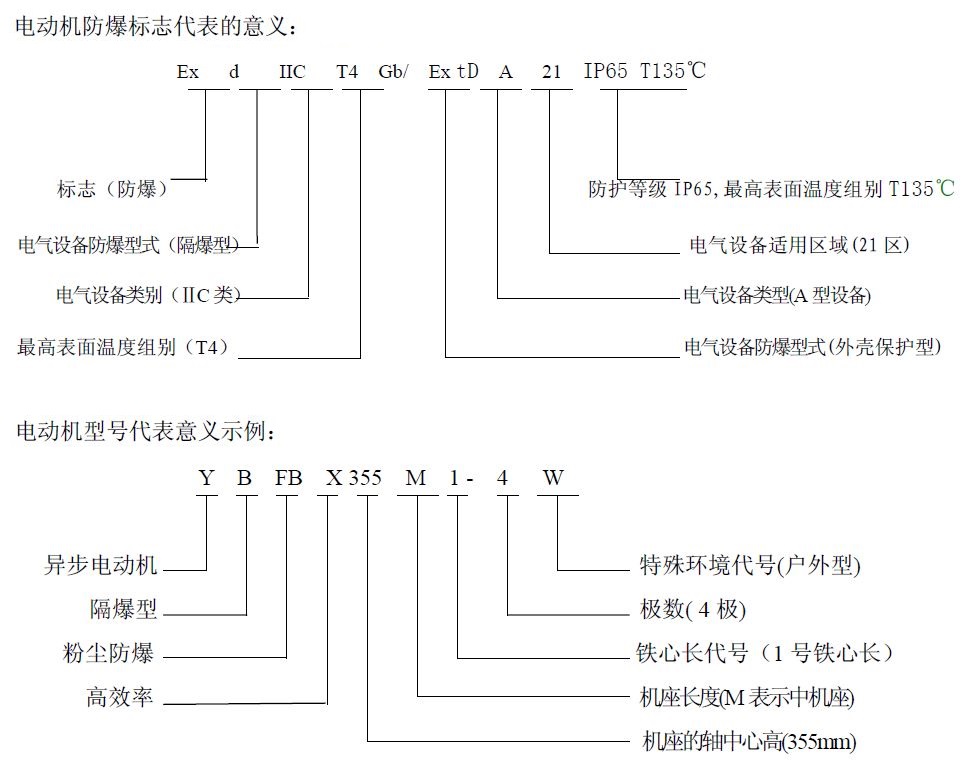

型号说明：

执行标准：
GB 755 旋转电机 定额和性能
GB/T 997  旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032    三相异步电动机试验方法
GB/T 1993    旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772    旋转电机尺寸和输出功率等级
GB/T 4942.1   旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068   中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1  旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法
GB/T 10069.3   旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 14711 中小型旋转电机安全要求
GB 3836.1   爆炸性环境   第 1 部分：设备 通用要求
GB 3836.2   爆炸性环境   第 2 部分: 由隔爆外壳“d” 保护的设备
GB 3836.3   爆炸性环境   第 3 部分:   由增安型“e”保护的设备
GB 50058   爆炸和火灾危险环境电力装置设计规范
GB 12476.1  可燃性粉尘环境用电气设备   第 1 部分：通用要求
GB 12476.5  可燃性粉尘环境用电气设备   第 5 部分：外壳保护型 tD
GB 18613   中小型三相异步电动机能效限定值及能效等级
GB/T 22719.1   交流低压电机散嵌绕组匝间绝缘   第 1 部分：试验方法

基本特征：
机座号：63～355。
额定功率范围：0.12～315KW
极数：2～16 极
额定电压： 380、660、380/660、400、690、400/690V。(注：基本系列 3kW 及以下电压

                   380V 为 Y 接，3kW 以上电压 380V 为△接；也可按特殊电压制造)
额定频率：50Hz 或 60Hz
绝缘等级：155（F）
效率：2 级。符合 GB18613-2012 《中小型三相异步电动机能效限定值及能效等级》能效 2 级。
冷却方式：机座号 63～71 冷却方式为: IC410 机座号 80-355 冷却方式为: IC411
安装方式：IMB3(也可制造其它安装方式)。
防护等级：IP65
运行方式：S1
防爆标志：Ex d ⅡC T4 Gb/Ex tD A21 IP65 T135℃
标准配置:户内。
可选配置：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、

                  户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。
主接线盒：机座号 63-355 主接线盒位于电机顶部（从电机轴伸端看），出线口可四个方向调整，

                 但接线盒出线口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，将电机吊

                 装到位后，取下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装。

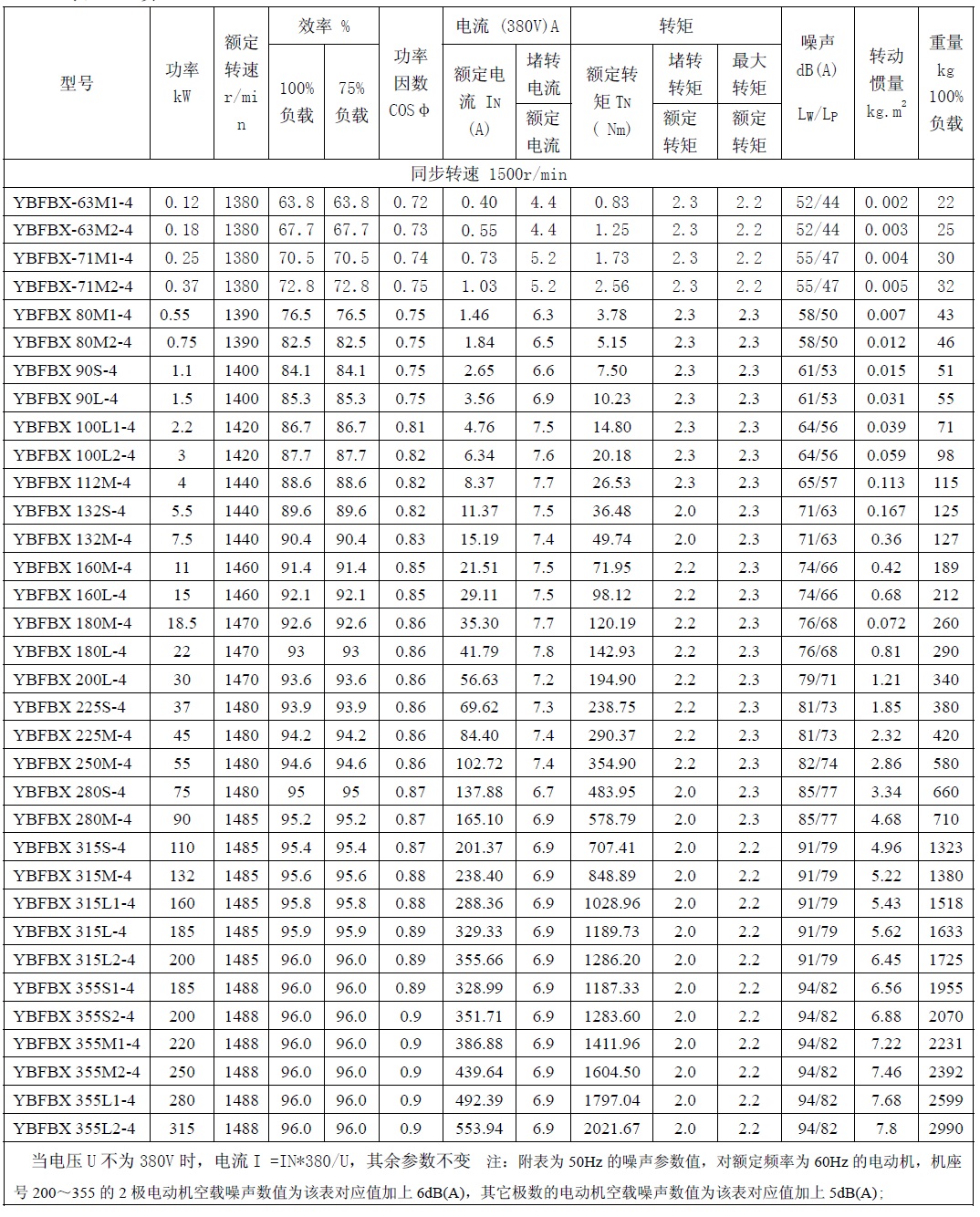

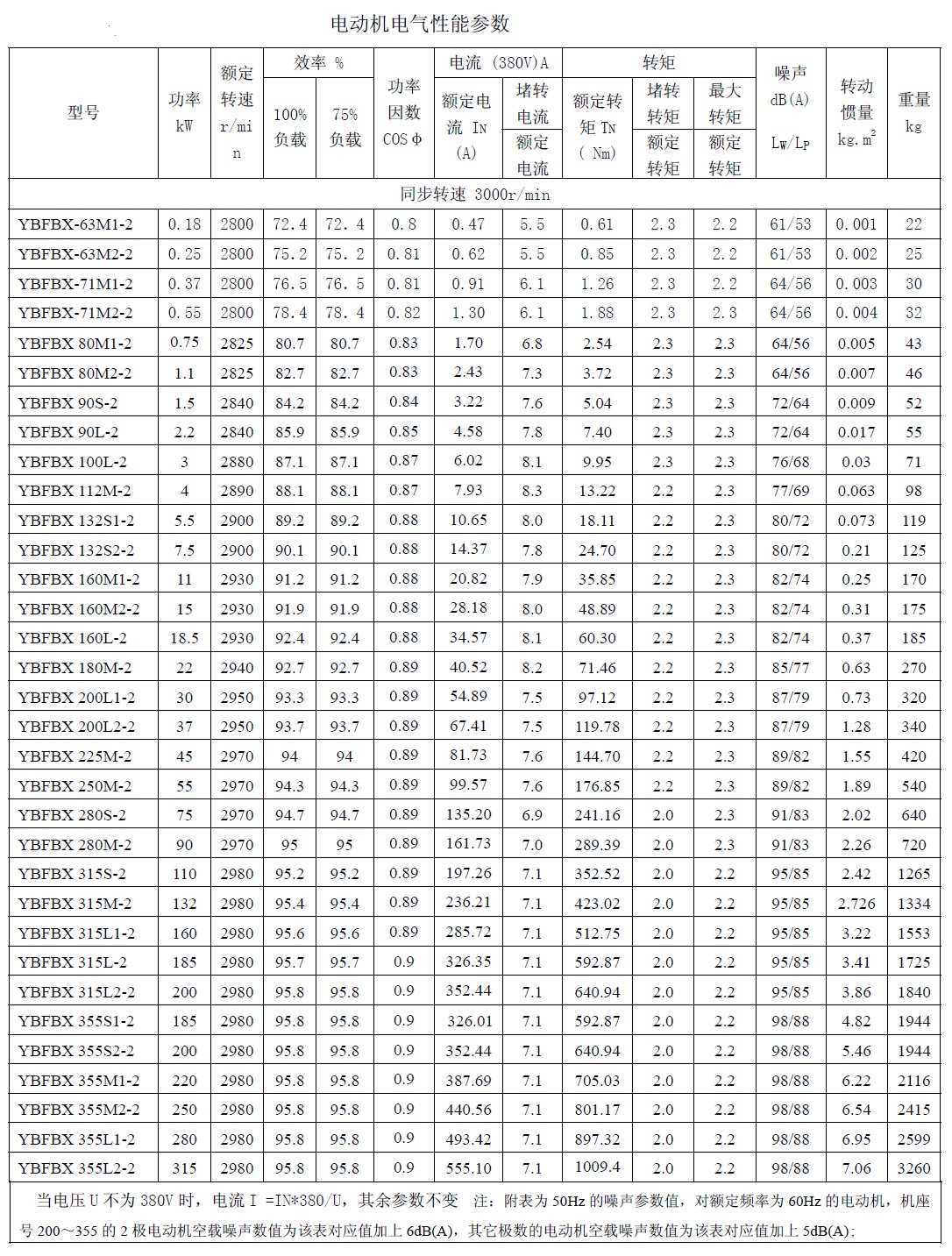

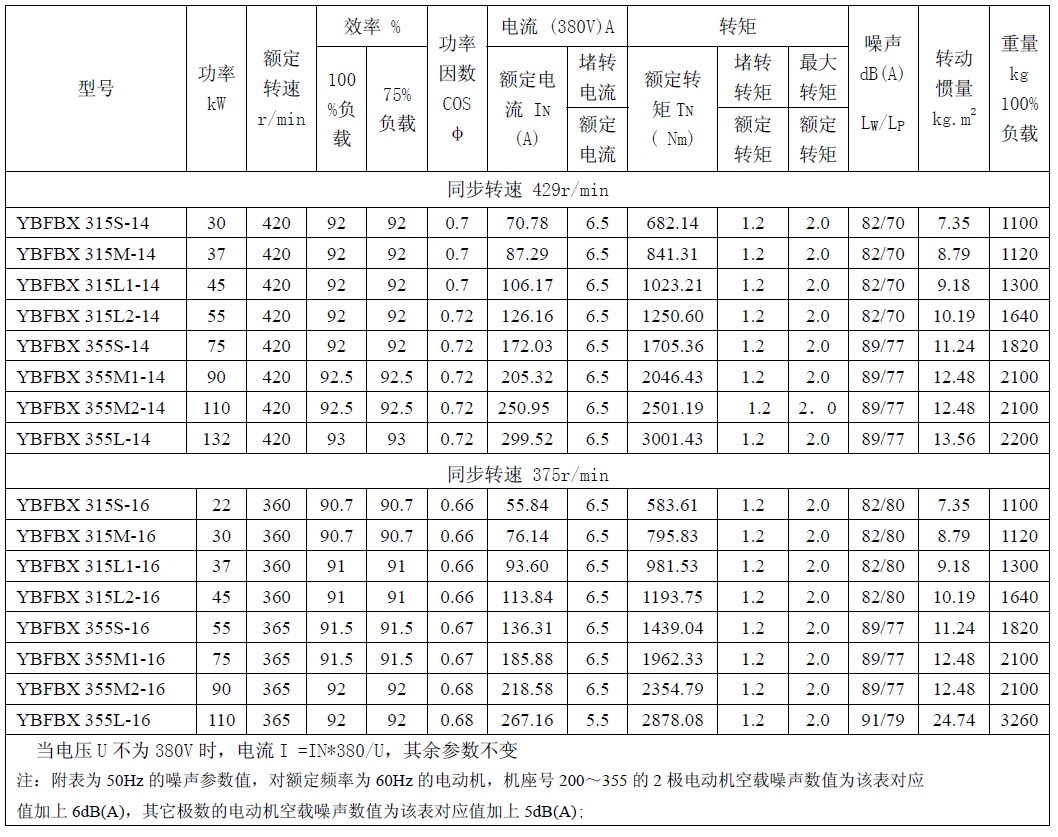

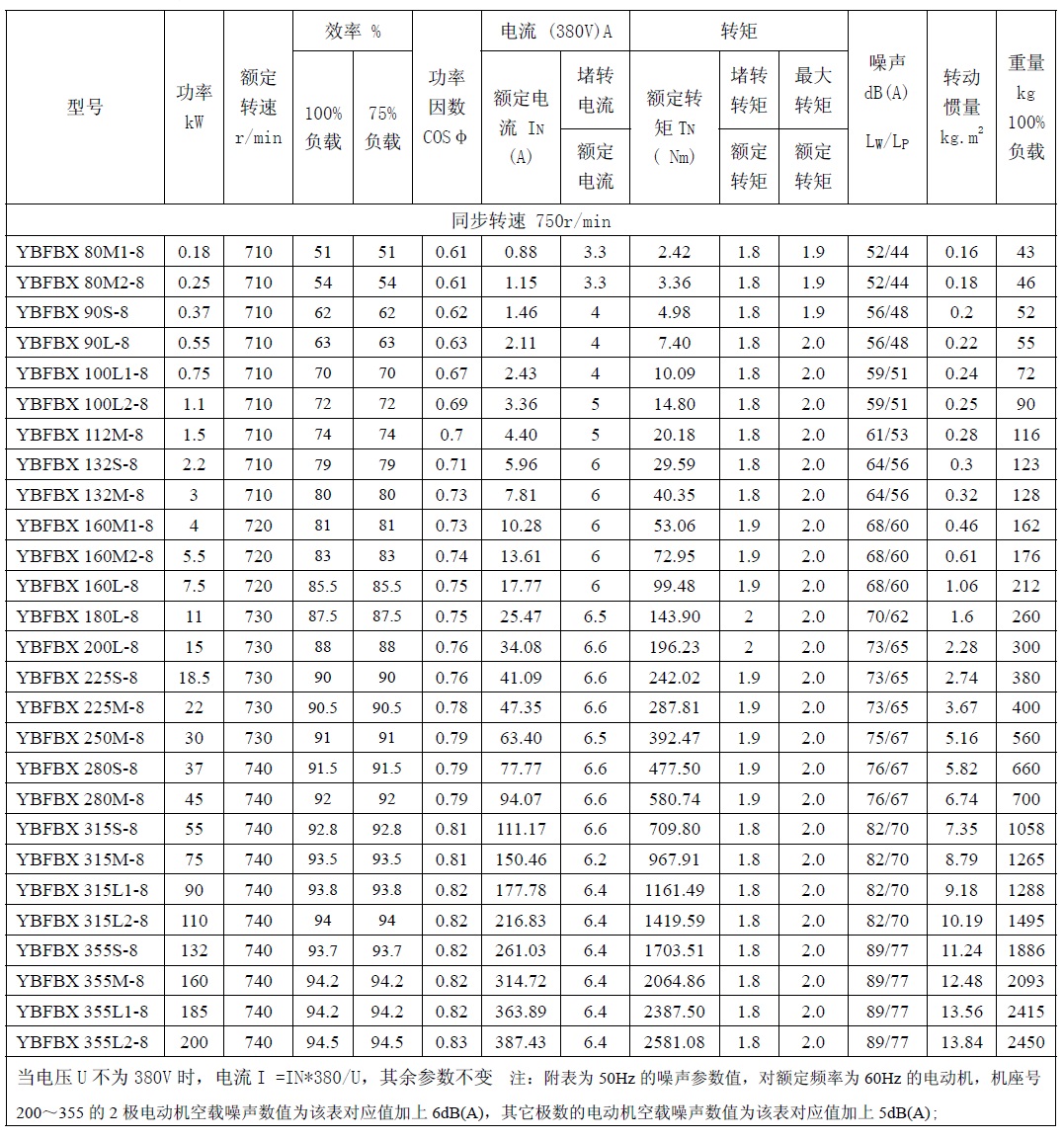

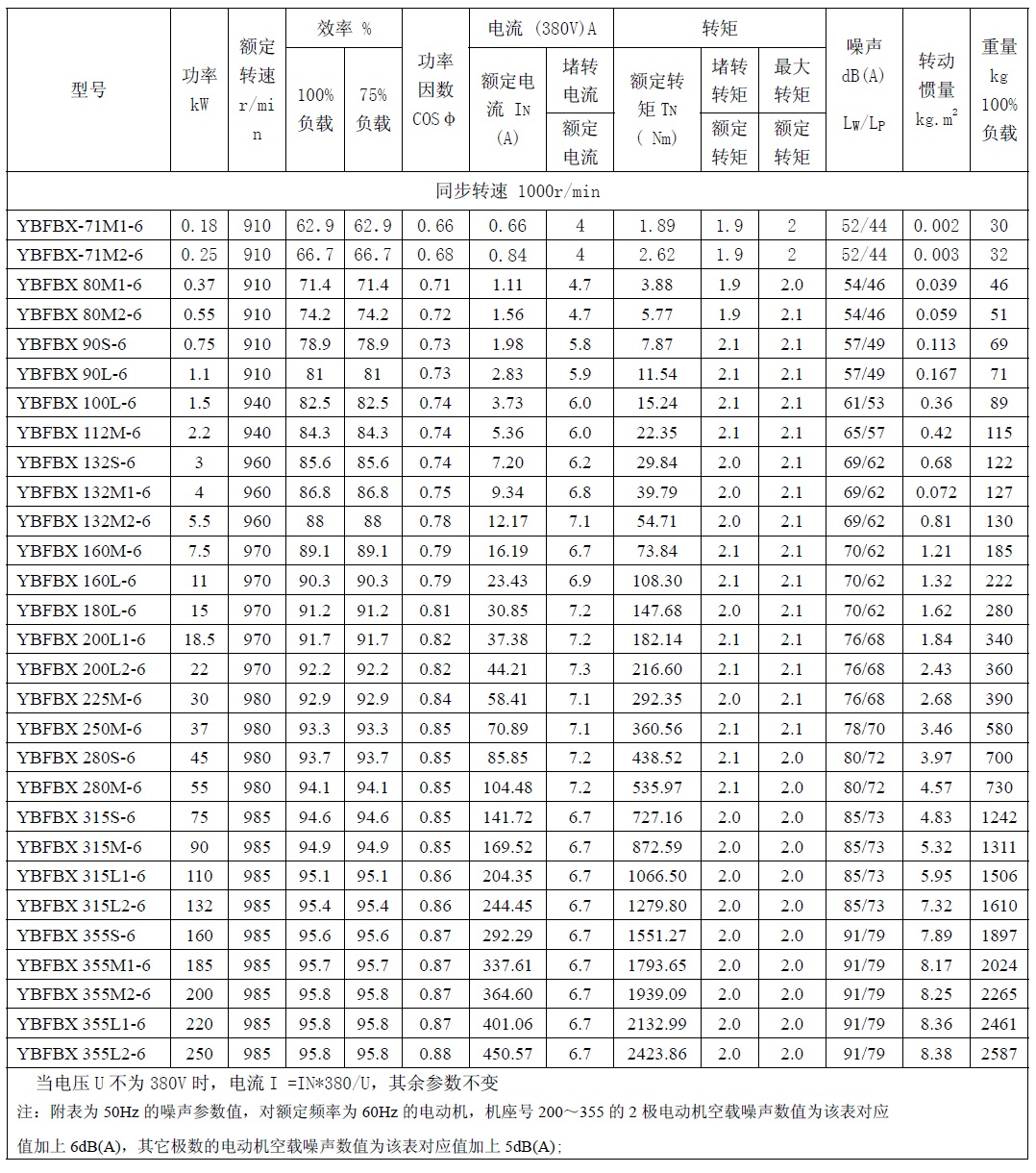

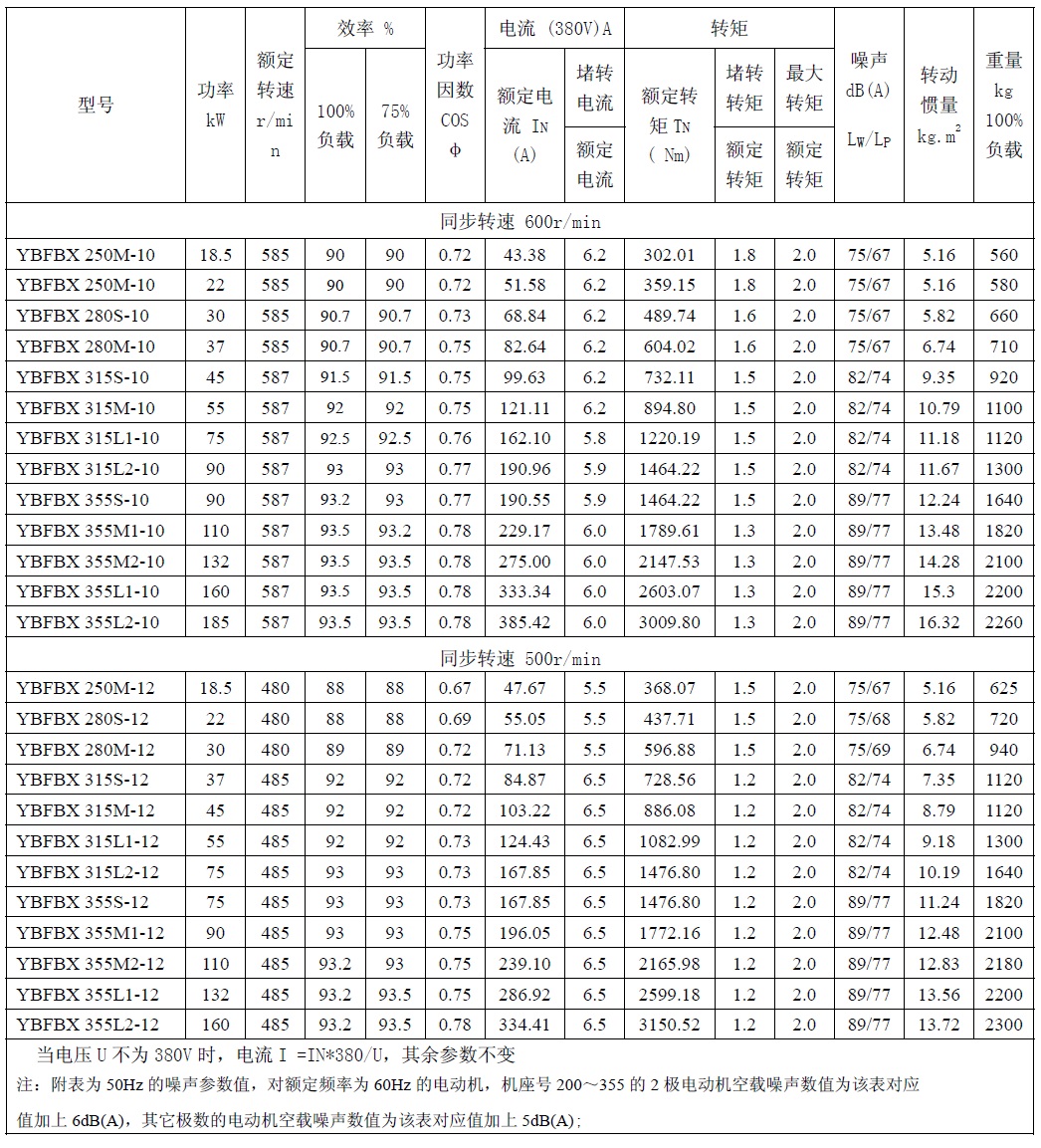

技术数据：

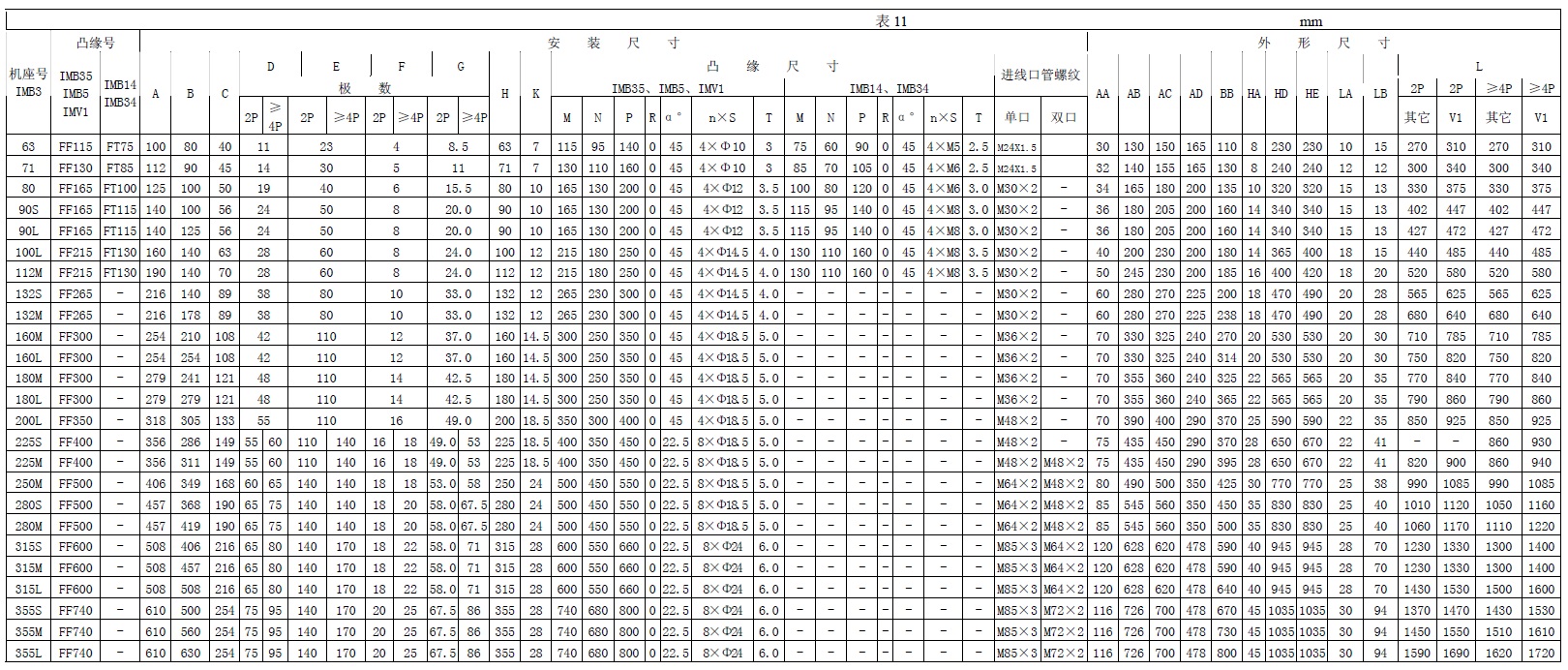

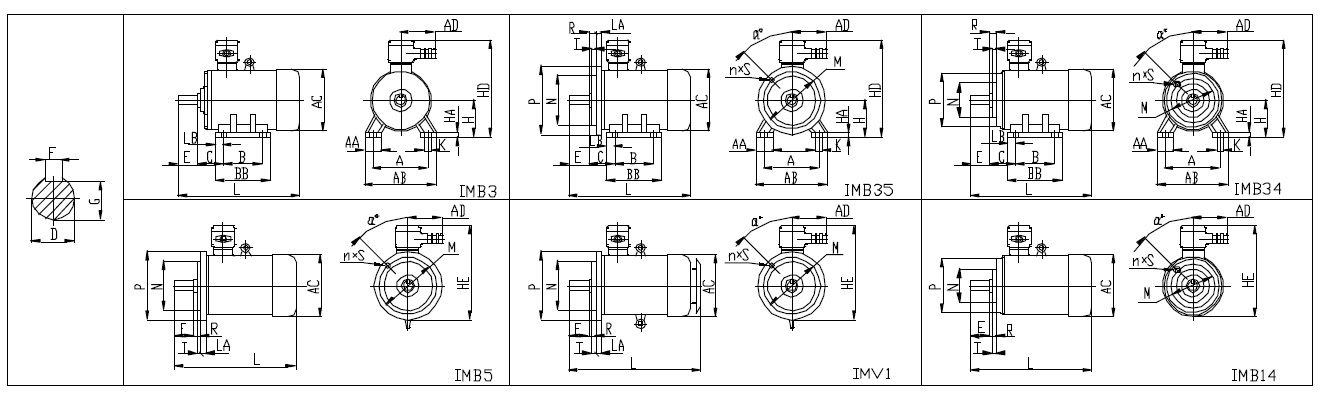

安装与外形尺寸：
