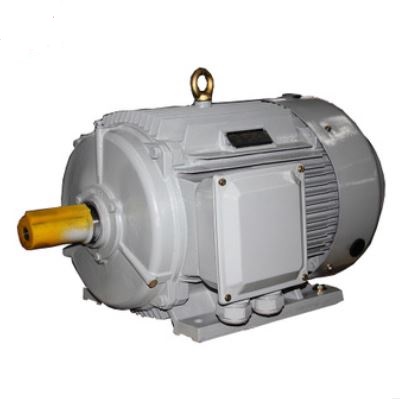

产品概述：
    YE2系列高效率三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率三相

异步电动机。本系列电动机效率符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》

中的 3 级能效。
    本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准的规定, 有利于出口机械设备

的配套安装和引进设备的备品备件。具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，

符合环保要求。

用途：
适用于石油、化工、矿业、冶金、电力等行业中非爆炸环境的场所。是理想的动力设备。

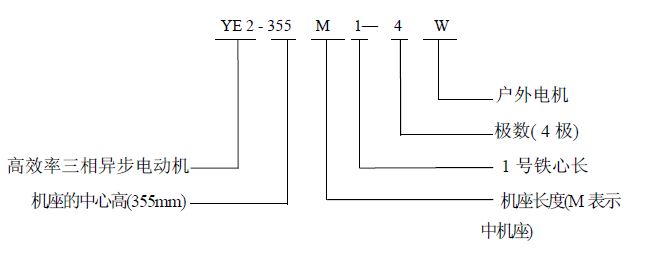

型号说明：

执行标准：
GB/T 191   包装储运图示标志
GB 755   旋转电机定额和性能
GB/T 997   旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032   三相异步电动机试验方法
GB/T 1993   旋转电机冷却方法
GB 1971   旋转电机线端标志与旋转方向
GB/T  2423.1   电工电子产品环境试验第 2 标准： 试验方法试验 A 低温
GB/T  2423.4   电工电子产品环境试验第 2 部分:   试验方法试验 Db:交变湿热(12h+12h 循环)
GB/T 2423.16  电工电子产品环境试验第 2 标准：试验方法试验 J 和导则长霉
GB/T  2423.17  电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法
GB/T  2423.33  电工电子产品环境试验第 2 标准：试验方法试验 Kca：高浓度二氧化硫试验
GB/T 4772.1  旋转电机尺寸和输出功率等级第 1 部分：机座号 36～400 和凸缘号 55～1080
GB/T 4942.1  旋转电机整体结构的防护等级（IP 代码）分级
GB 10068 轴中心高为 56mm 及以上电机的机械振动振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法
GB 14711  中小型旋转电动机安全要求
GB 18613  中小型三相异步电动机能效限定值及能效等级
GB/T 12351  热带型旋转电机环境技术要求
GB/T 22719.1  交流低压电机散嵌绕组匝间绝缘第 1 部分：试验方法
JB/T 4159   热带电工产品通用技术要求

基本特征：
机 座 号：80～355；
额定功率范围：0.75～375kW；
极数：2～8 极，特殊订货需征询；
额定电压：380、660、380/660V；(注：基本系列 3kW 及以下电压 380V 为 Y 接，3kW 及

                  以上电压 380V 为△接；也可按特殊电压制造。)
额定频率：50Hz；
热 分 级：155（F）级；
温升等级:B 级(80K)；
效率：3 级能效；
冷却方式：IC411；
安装方式：IMB3(也可制造其它安装方式)；
防护等级：IP55 ；
运行方式：S1；
户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、

                 户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、

                 户外湿热带（THW）、户外干热带（TAW）；
主接线盒：本系列电动机接线盒位于机座的顶部（标准配置）、右侧或左侧（可选配置），接线盒

                  内腔容积大，便于用户接线，并具有良好的防护性能，进线方式为尼龙防水接头结构。

                  按不同起动要求，可分别制成一个进线口（适用于电动机直接起动）和两个进线口（适用

                 于电动机 Y-△起动）。
环境条件：环境空气温度：-15～+40℃。海拔：不超过 1000m。
                 （特殊的环境空气温度、海拔需双方约定，请在订货时提出。）

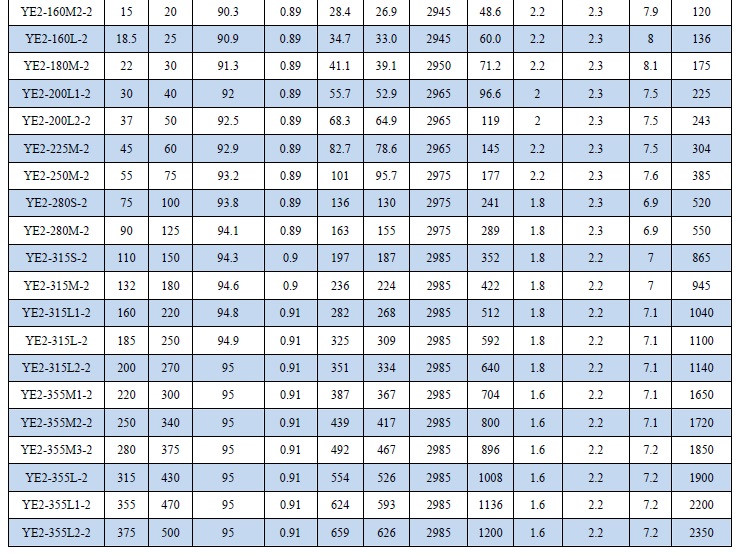

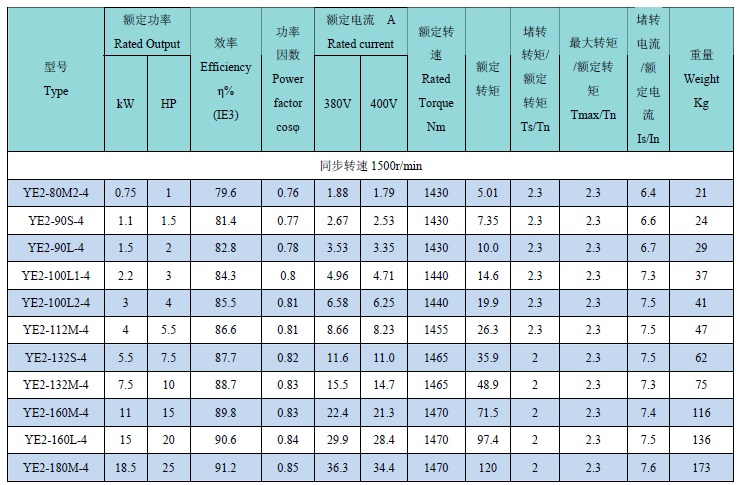

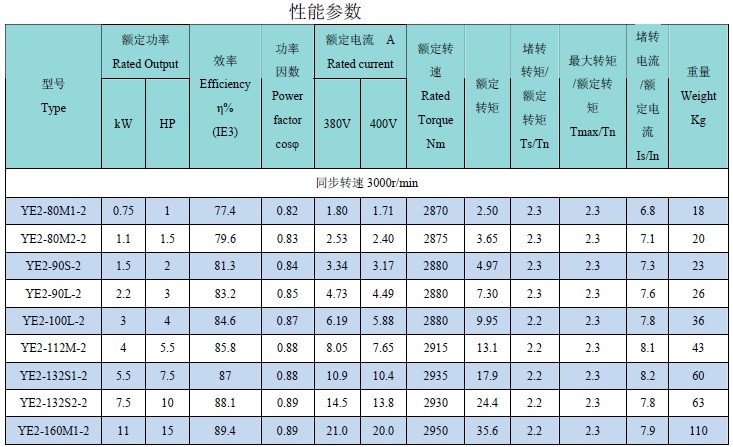

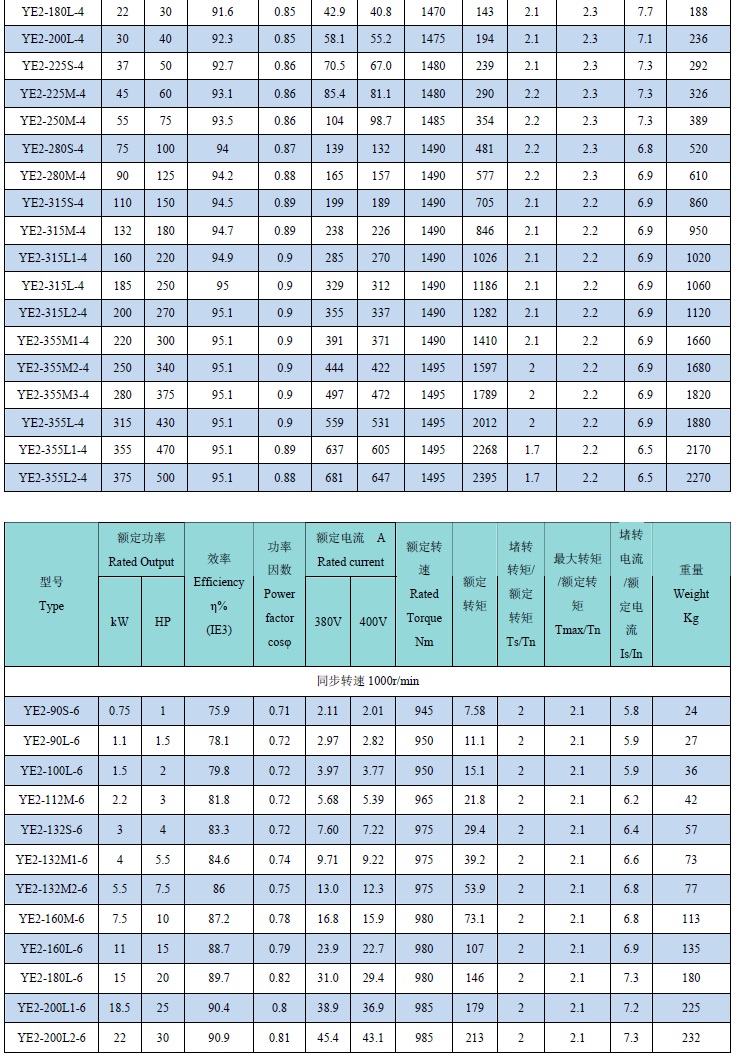

技术数据：

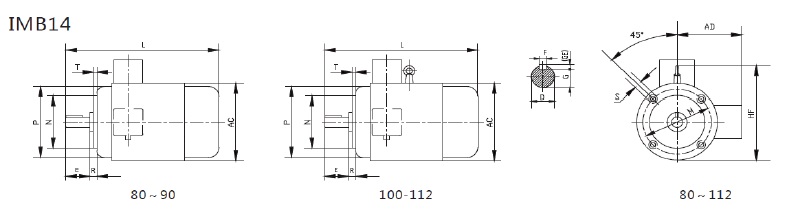

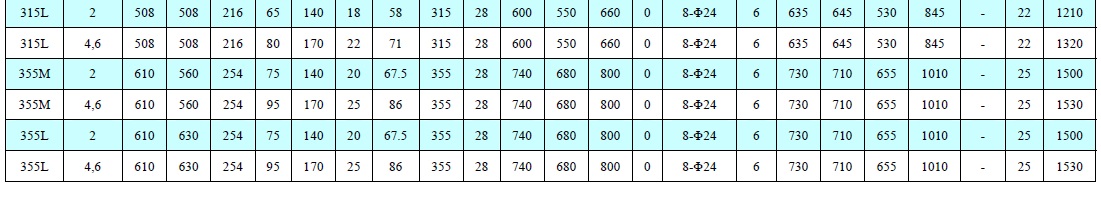

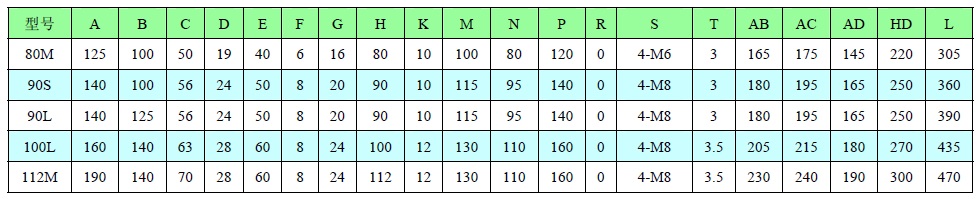

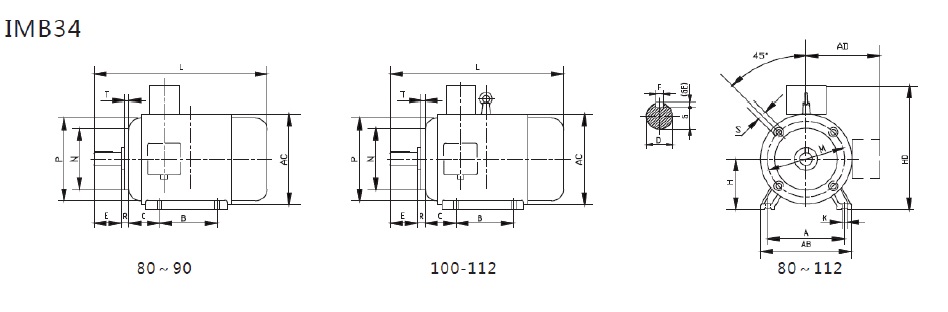

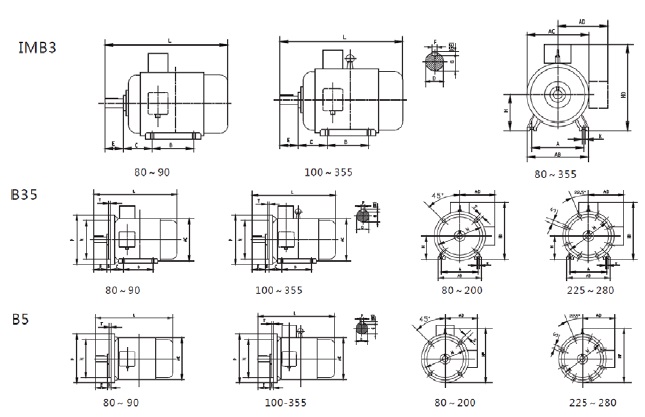

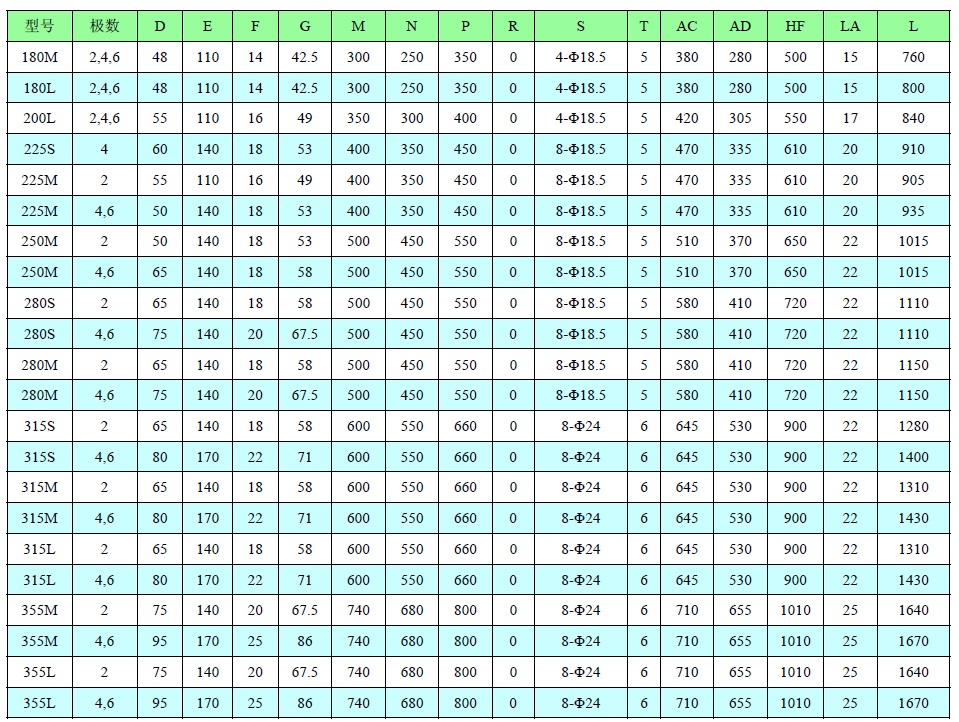

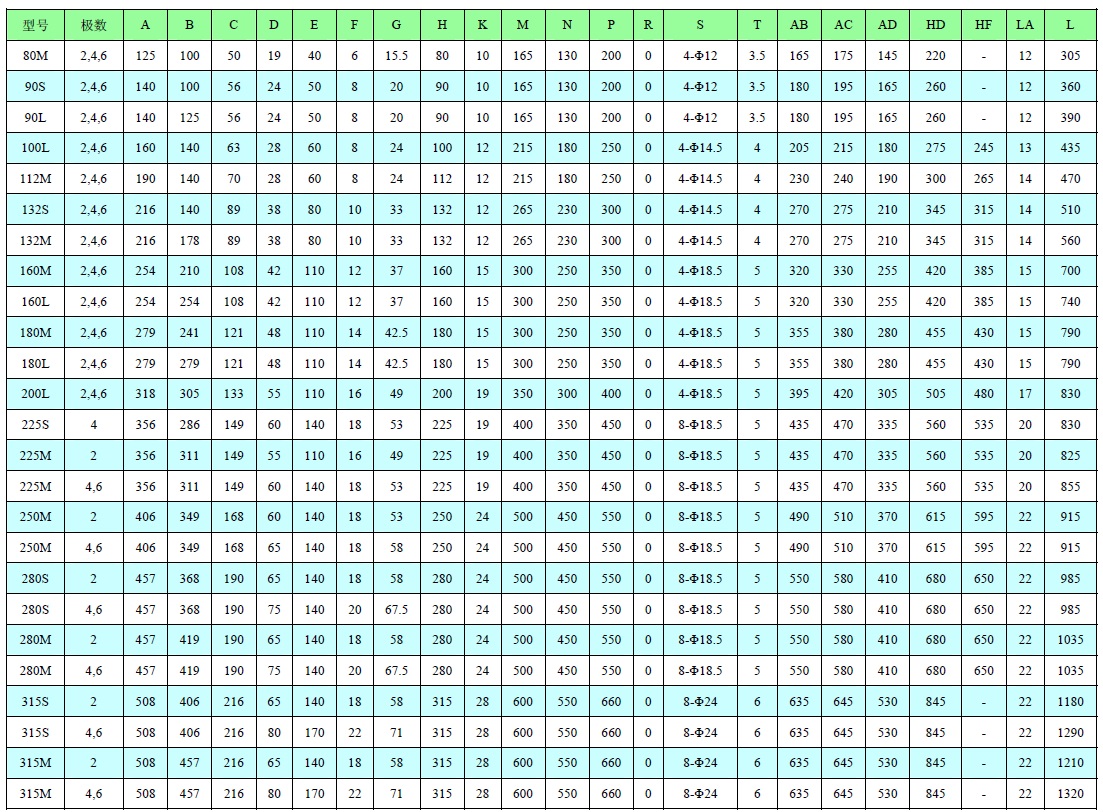

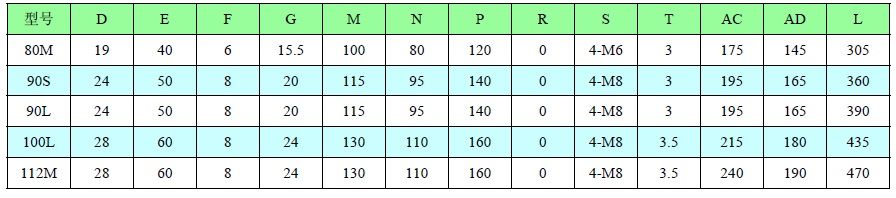

安装与外形尺寸：
