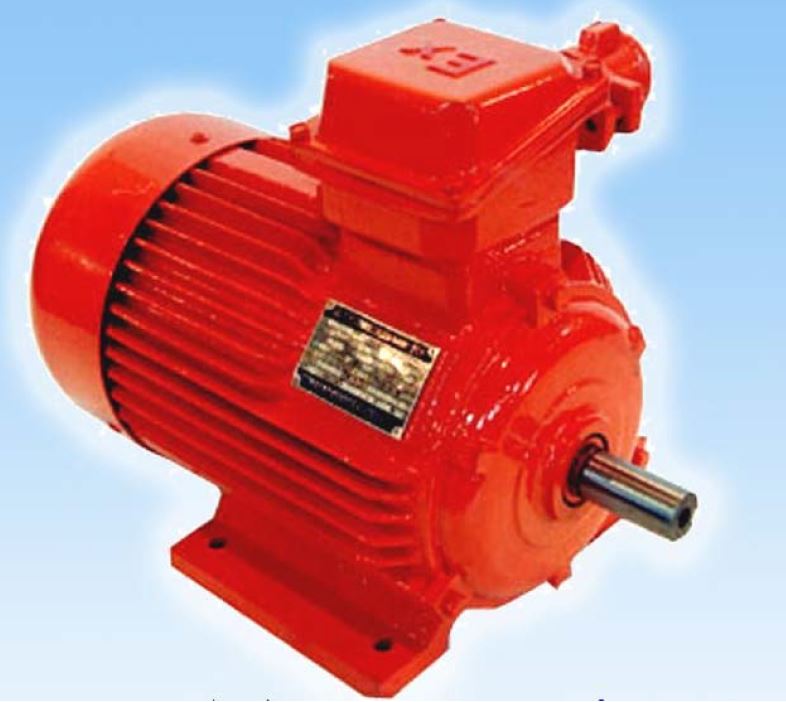

产品概述：
YFB3 系列粉尘防爆三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机。具有体积小、重量轻、

运行可靠、外形美观等特点，而且具有效率高、噪声低、振动小、温升裕度大、性能优良，防爆结

构先进、合理、使用安全可靠等优点。

用途：
粉尘防爆电机主要使用于医药、纺织（如棉花纤维、亚麻纤维、化纤纤维等）、冶金（镁粉、铝粉、

碳粉等）、粮食加工（如小麦、玉米、谷物等）、饲料加工(血粉、鱼粉)、化肥、烟草、造纸、合

成材料（如塑料、染料）、建材等存在有可燃性粉尘的场所。

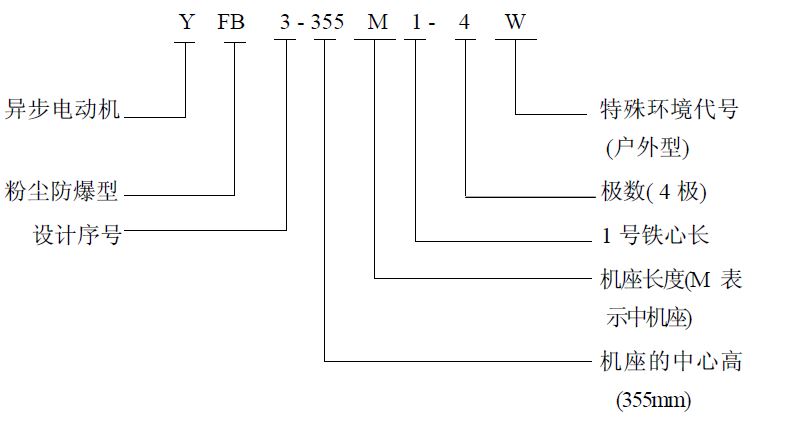

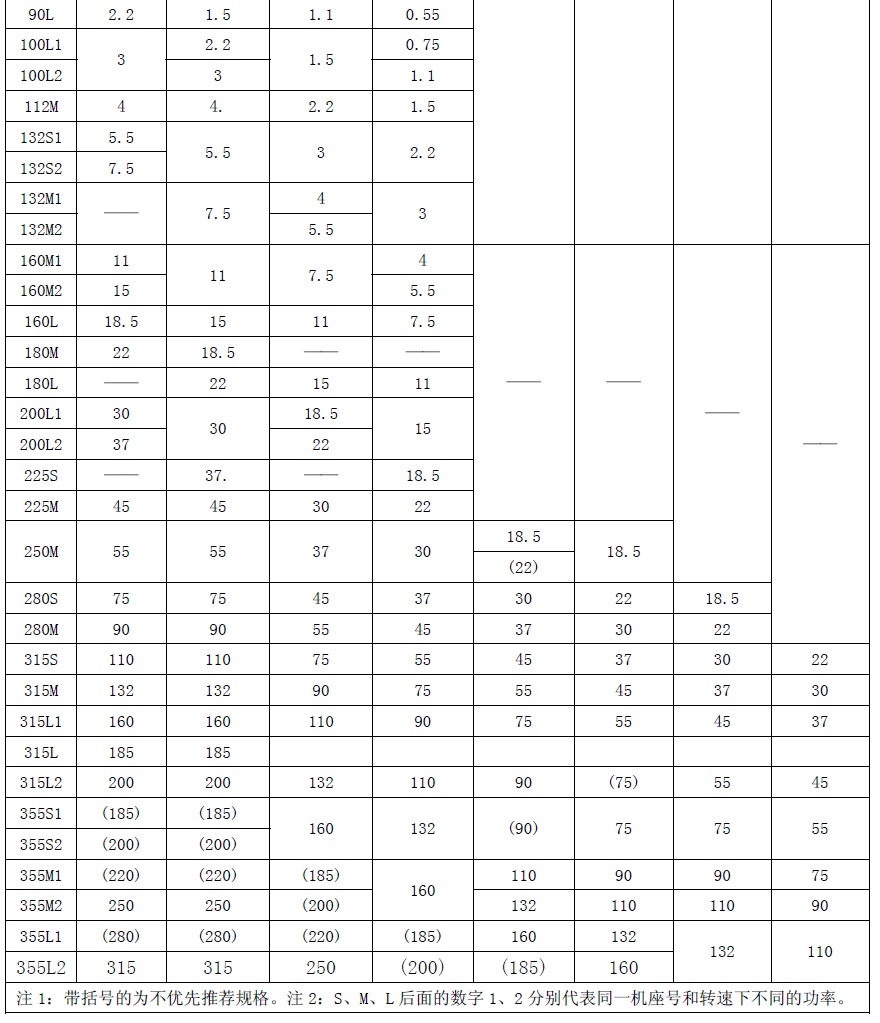

型号说明：

执行标准：
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032 三相异步电动机试验方法
GB 1971 旋转电机 线端标志与旋转方向GB/T 1993 旋转电机冷却方法
GB 3836.1   爆炸性环境  第 1 部分：设备 通用要求
GB 12476.1  可燃性粉尘环境用电气设备  第 1 部分：通用要求
GB 12476.2  可燃性粉尘环境用电气设备 第 2 部分：选型和安装
GB 12476.5  可燃性粉尘环境用电气设备 第 5 部分：外壳保护型“tD”
GB 12476.8  可燃性粉尘环境用电气设备 第 8 部分：试验方法 确定粉尘最低点燃温度的方法
GB/T 4942.1  旋转电机整体外壳结构的防护等级(IP 代码)分级
GB 10068  轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1  旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB 18613  中小型三相异步电动机能效限定值及能效等级
GB/T 22714  交流低压电机成型线绕匝间绝缘试验规范
GB/T 22719.1  交流低压电机散嵌绕组匝间绝缘   第 1 部分：试验方法

基本特征：
机座号：80～355。
额定功率范围：0.55～315kW
极数：2～16 极
额定电压：380、660、380/660V。(注：基本系列 3kW 及以下电压 380V为 Y 接，3kW 及以上

                  电压 380V 为△接；也可按特殊电压制造)
额定频率：50Hz
热分级：155（F）级
效率：2 级能效/3 级能效
冷却方式：IC411
安装方式：IMB3(也可制造其它安装方式)。
防护等级：IP65 、IP55
运行方式：S1
防爆标志：Ex tD A21 IP65 T 130℃、Ex tD A22 IP65 T 130℃、Ex tD A22 IP55 T 130℃
环境条件：环境空气温度：-15～+40℃。
                海拔：不超过 1000m。
              （特殊的环境空气温度、海拔需双方约定，请在订货时提出。）

使用环境：户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、

                  户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿

                 热带（THW）、户外干热带（TAW）
主接线盒：主接线盒位于电机顶部（从电机轴伸端看），出线口可四个方向调整，但接线盒出线

                  口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，将电机吊装到位后，取

                  下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装。

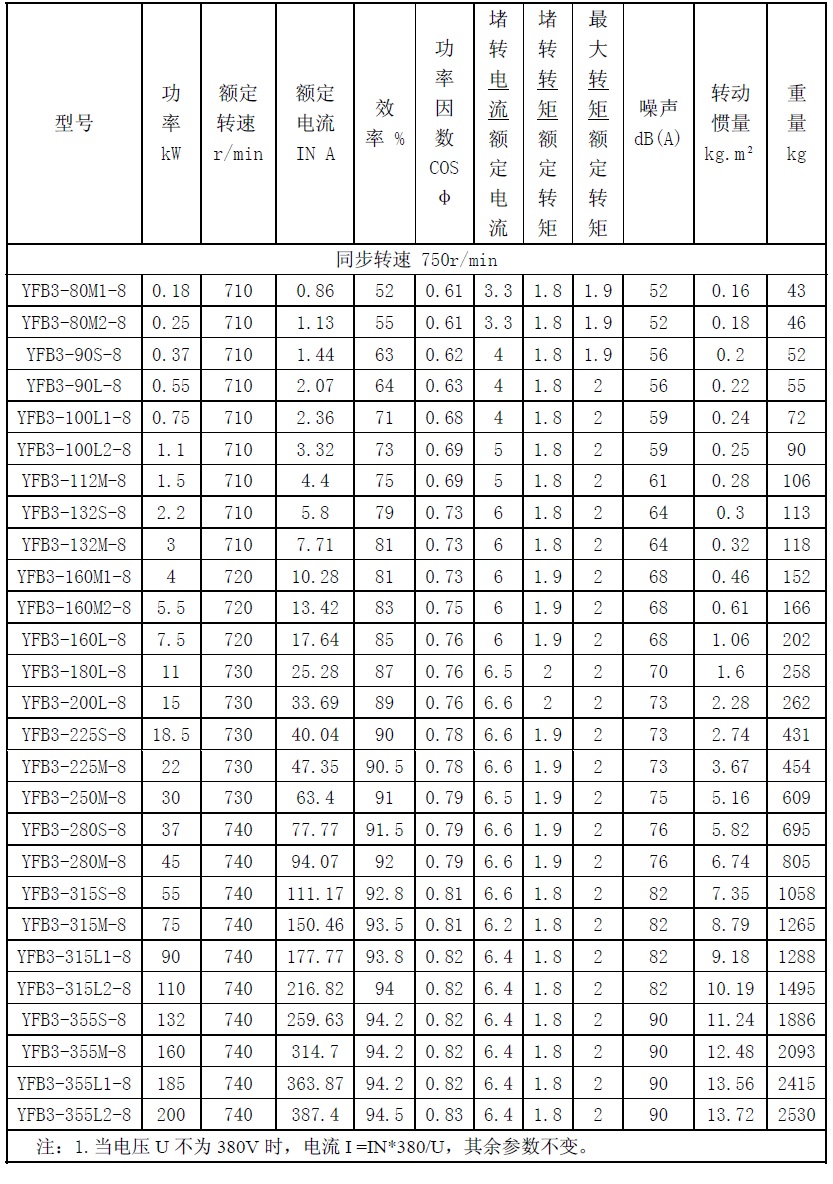

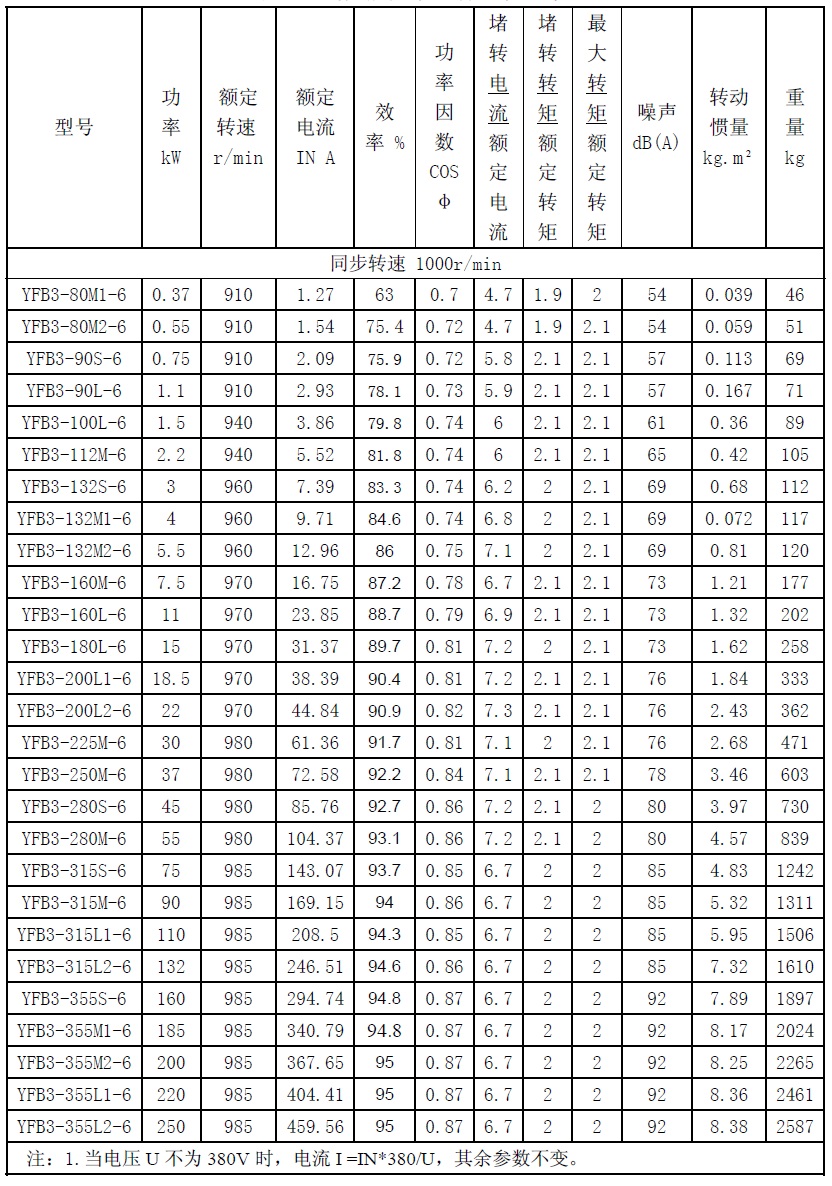

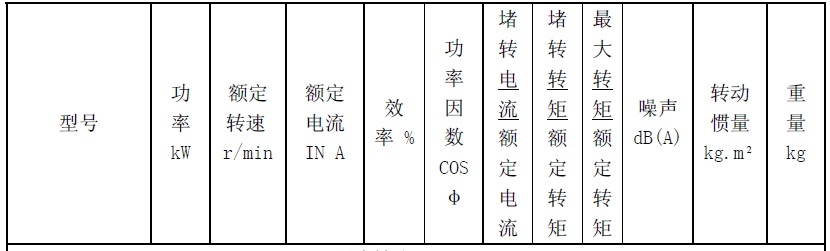

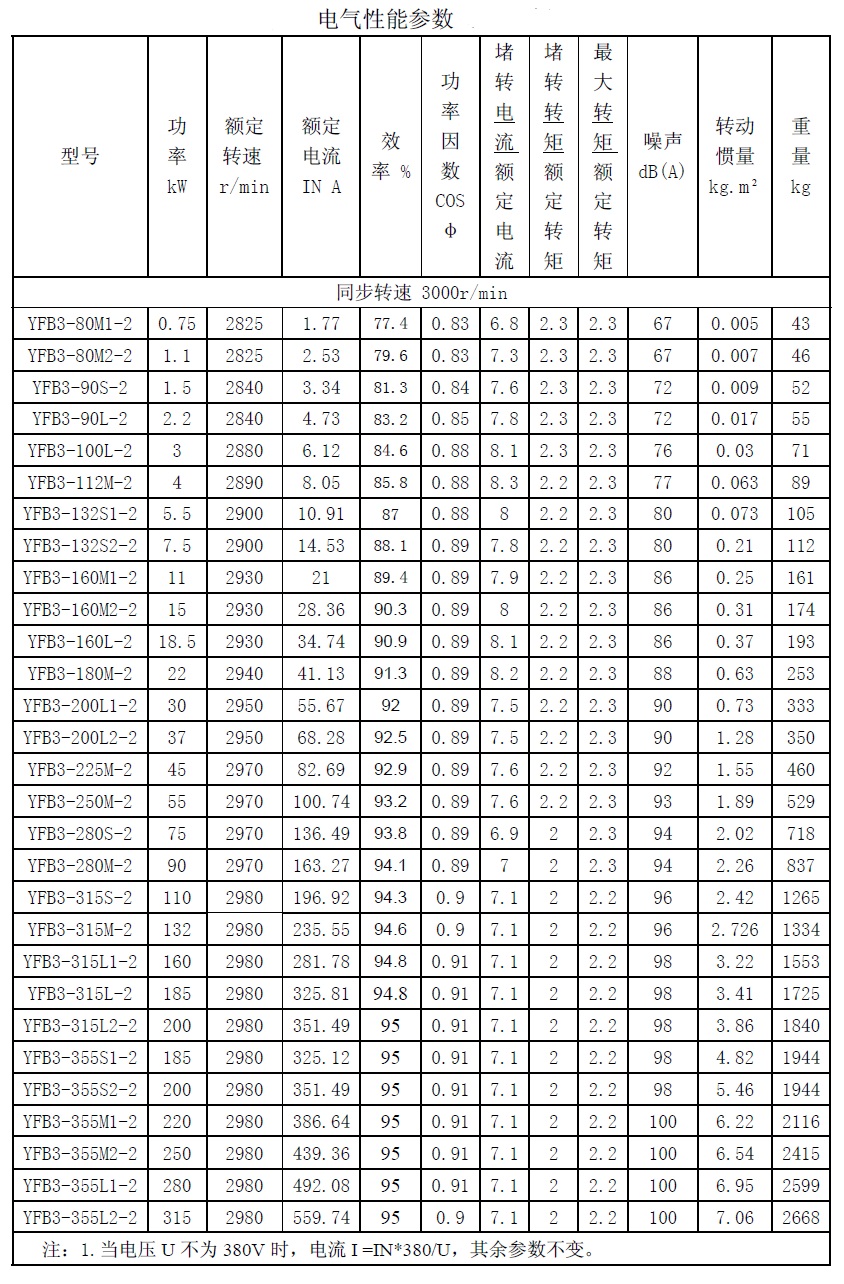

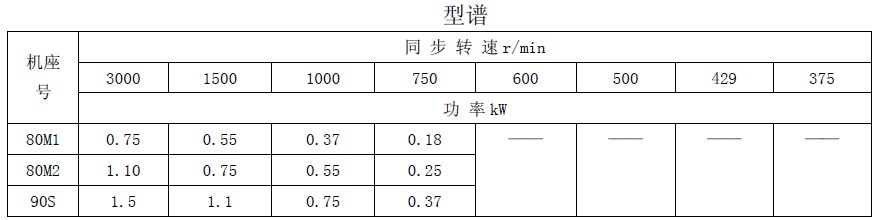

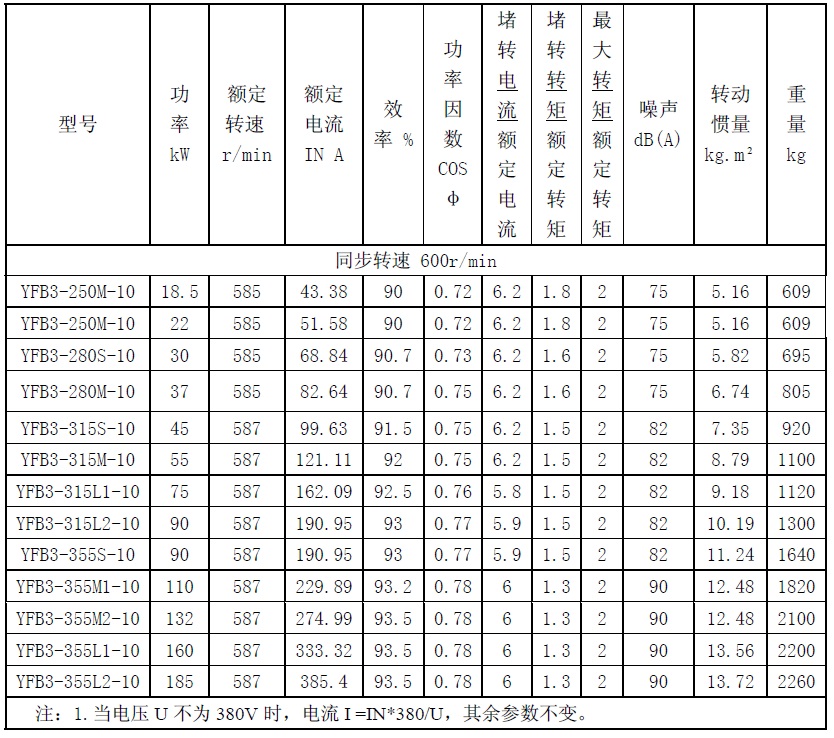

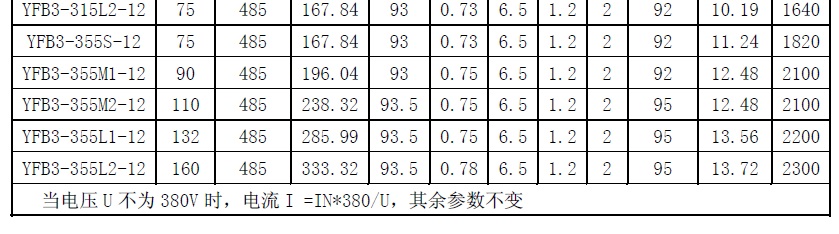

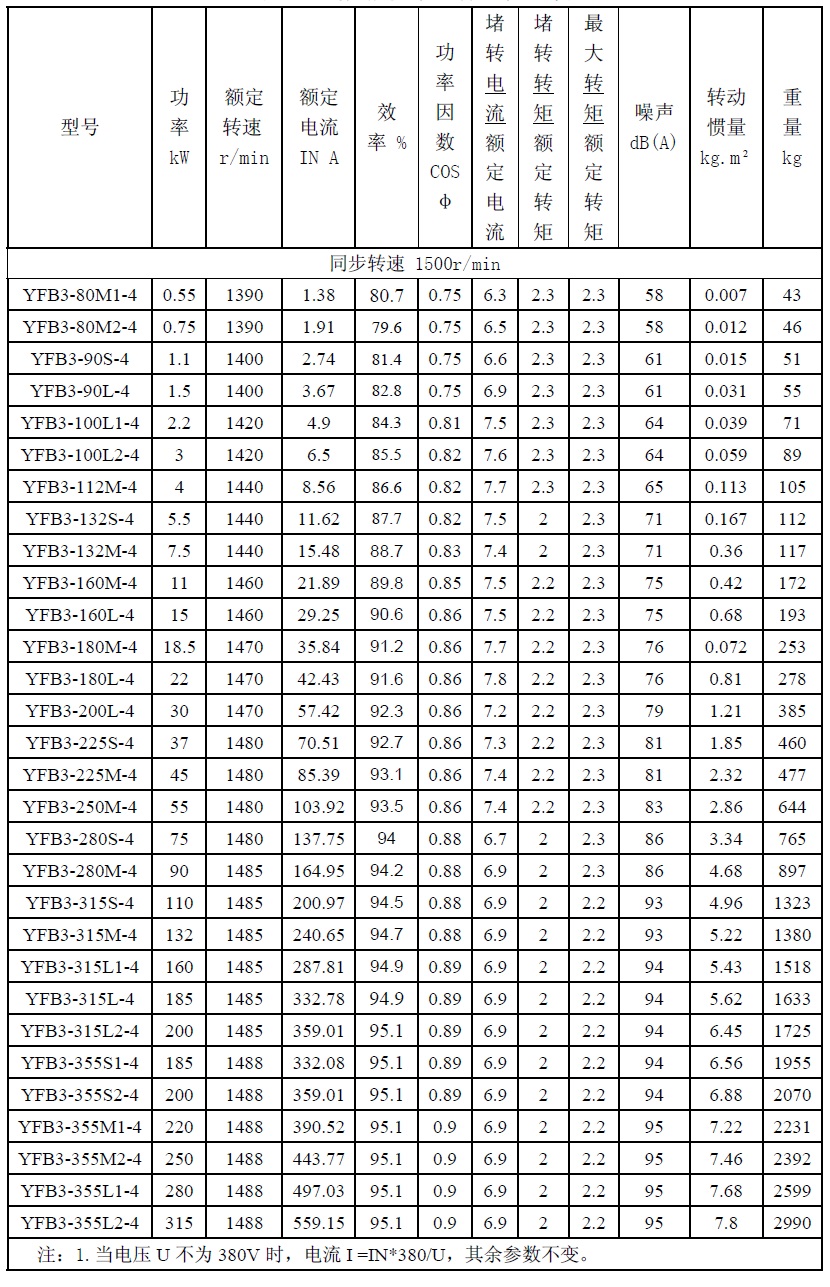

技术数据：

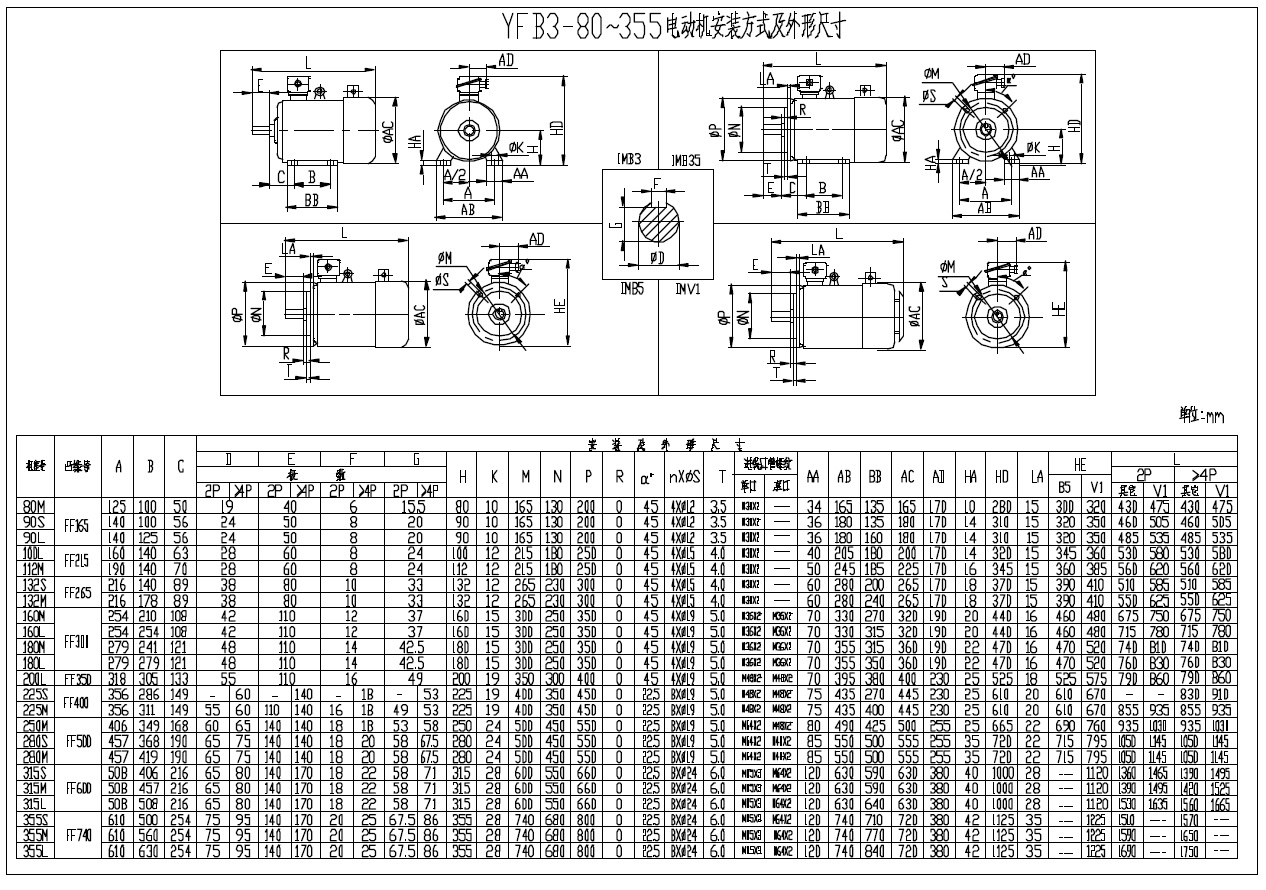

安装与外形尺寸：
