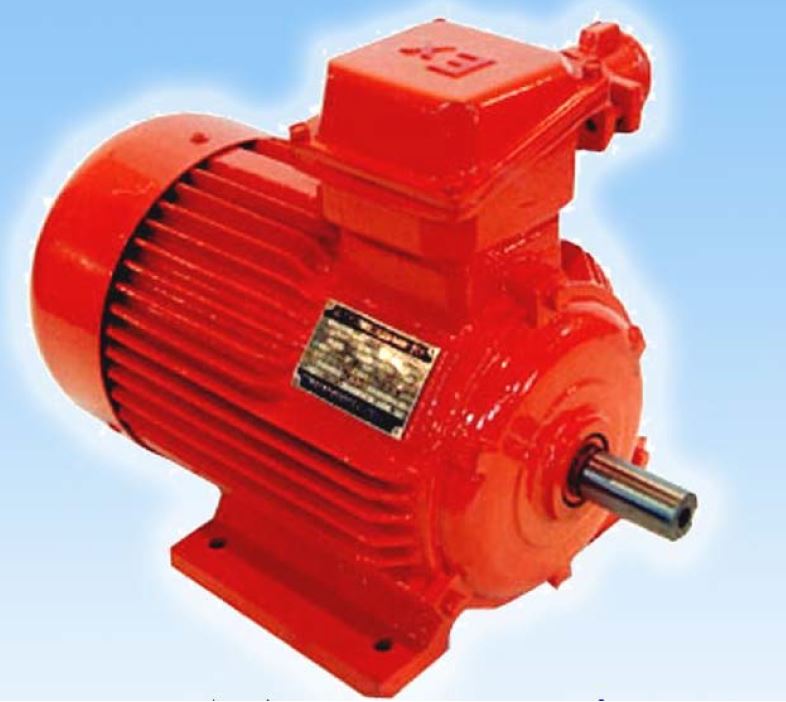

产品概述：
YFB系列高压粉尘防爆型三相异步电动机采用当今国际高压高效中型电动机设计和制造理念，

结合本公司长期以来生产高压防爆电动机的技术和经验，采用已经验证 可靠的新技术、新材料、

新工艺而开发。产品制造精良、性能优异，运行可靠。

用途：
粉尘防爆电机主要使用于钢铁、医药、纺织（如棉花纤维、亚麻纤维、化纤纤维 等）、冶金

（镁粉、铝粉、碳粉等）、粮食加工（如小麦、玉米、谷物等）、饲料加工(血 粉、鱼粉)、

化肥、烟草、造纸、合成材料（如塑料、染料）、建材等存在有可燃性粉 尘的场所。

型号说明：

执行标准：
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032   三相异步电动机试验方法
GB/T 1993   旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772   旋转电机尺寸和输出功率等级
GB/T 4942.1  旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068 中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1   旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB 10069.3   旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 3836.1  爆炸性环境   第 1 部分：设备 通用要求
GB 12476.1-2013  可燃性粉尘环境用电气设备   第 1 部分：通用要求
GB 12476.5-2013  可燃性粉尘环境用电气设备   第 5 部分：外壳保护型“tD”
GB 30254  高压三相笼型异步电动机能效限定值及能效等级
GB 50058  爆炸和火灾危险环境电力装置设计规范

基本特征：

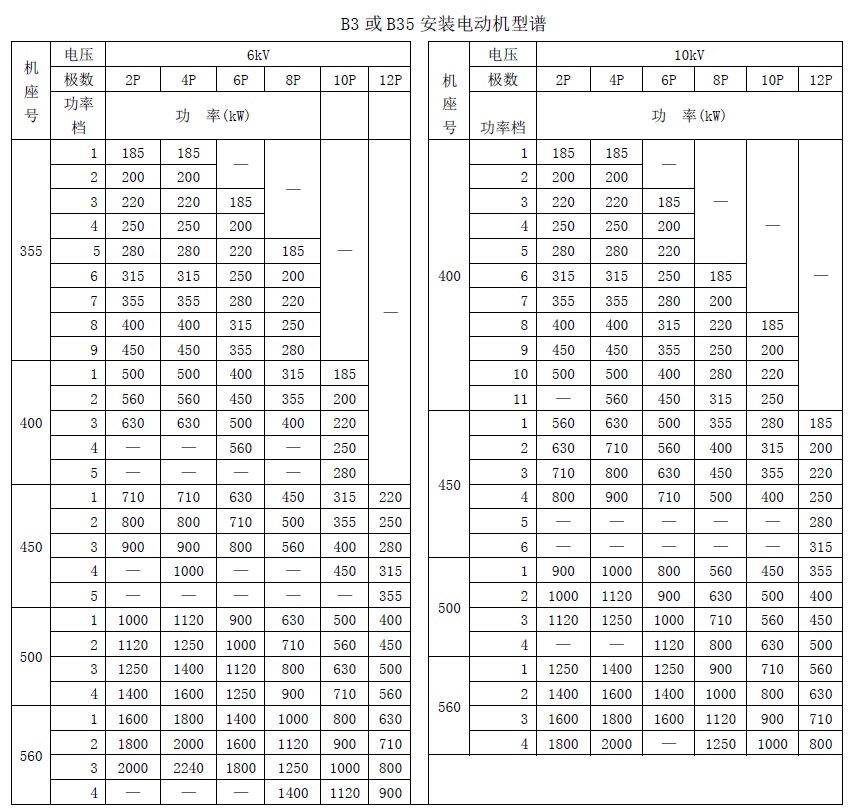

机 座 号 ：355～560
功率范围：185kW～2240kW
电压：3000V～11000V
频率：50Hz、60Hz
极数：2P～12P
 热 分 级 ：155(F)
温升限值：80K（B 级）。
105K（F 级）（每个机座号、每个极数最大一档功率）
振动速度：2.3mm/s
效率：2 级能效。符合GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级。
冷却方式：IC411
安装方式：IMB3(也可做成IMB35、IMV1)
防护等级：IP65
运行方式：S1
防爆级别：Ex tD A21 IP65 T130℃(其中中心高 H400 电压为 10kV 的电机防爆等级为Ex tD A21 IP65 T135℃)
环境：温度-20℃～+40℃、海拔高度不高于 1000m
户内（标准配置）可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防 中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带
（THW）、户外干热带（TAW）。

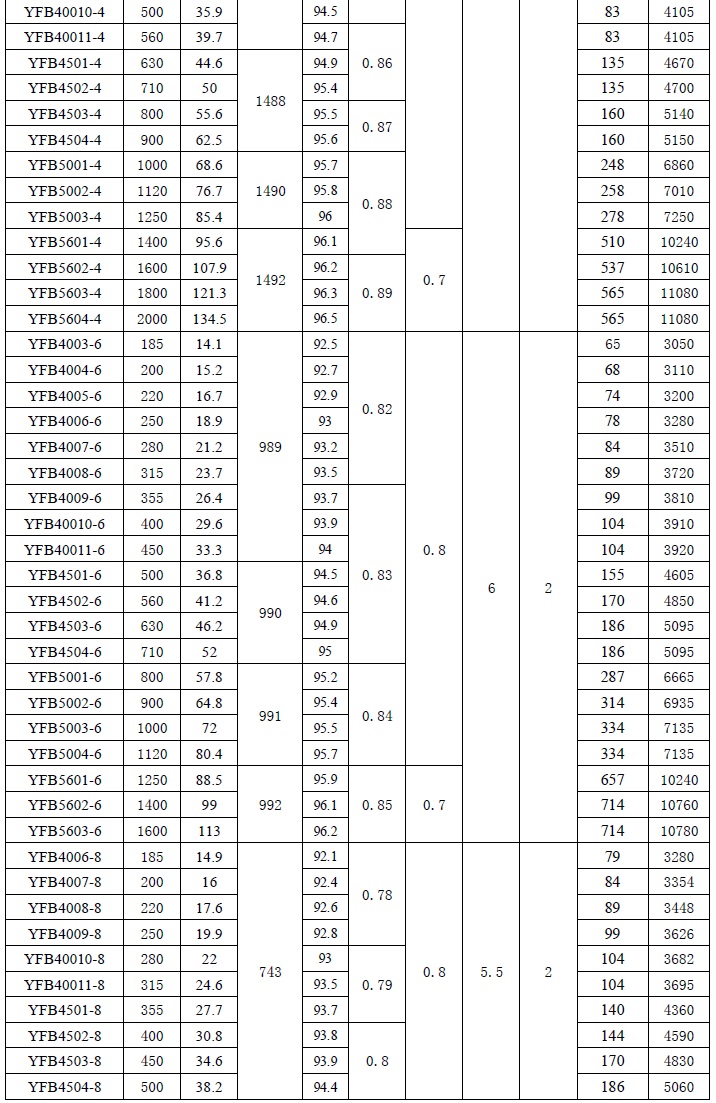

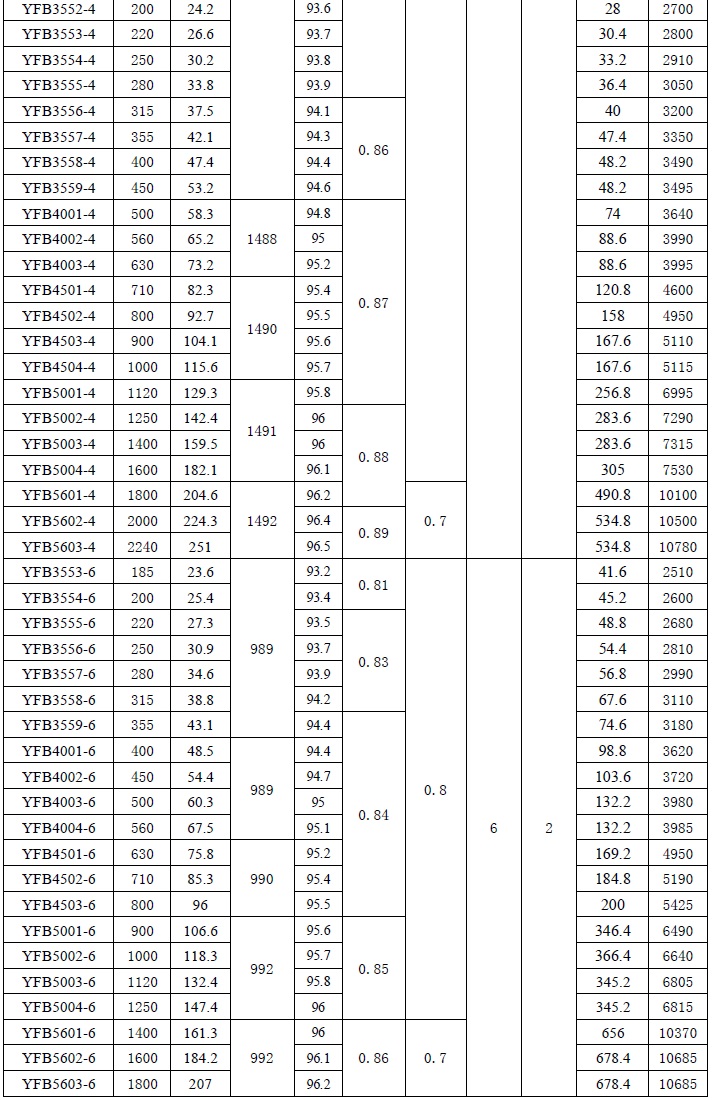

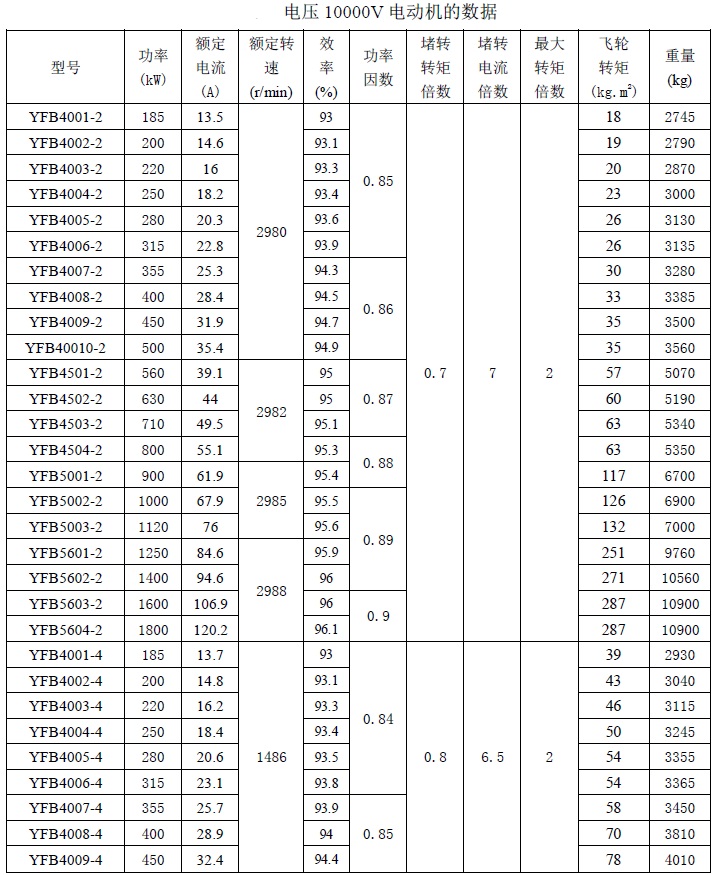

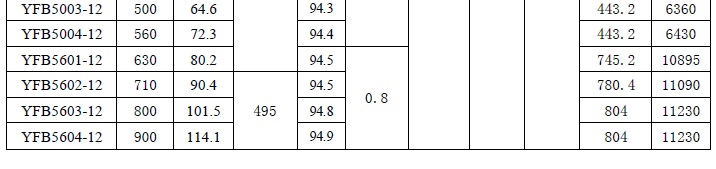

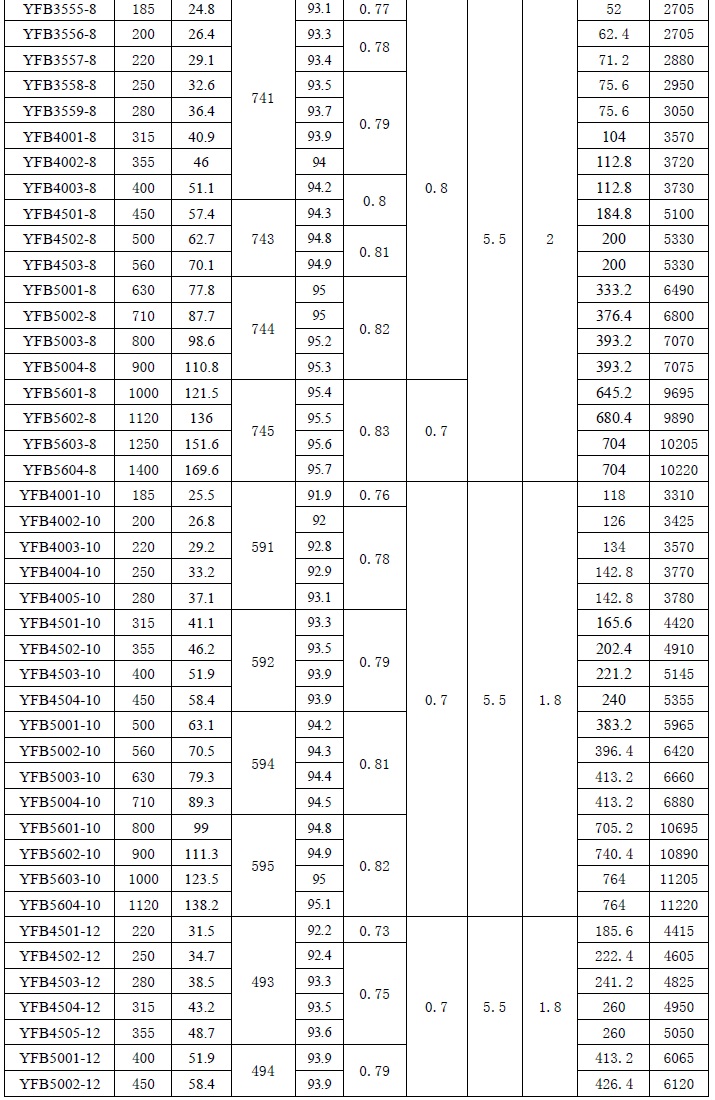

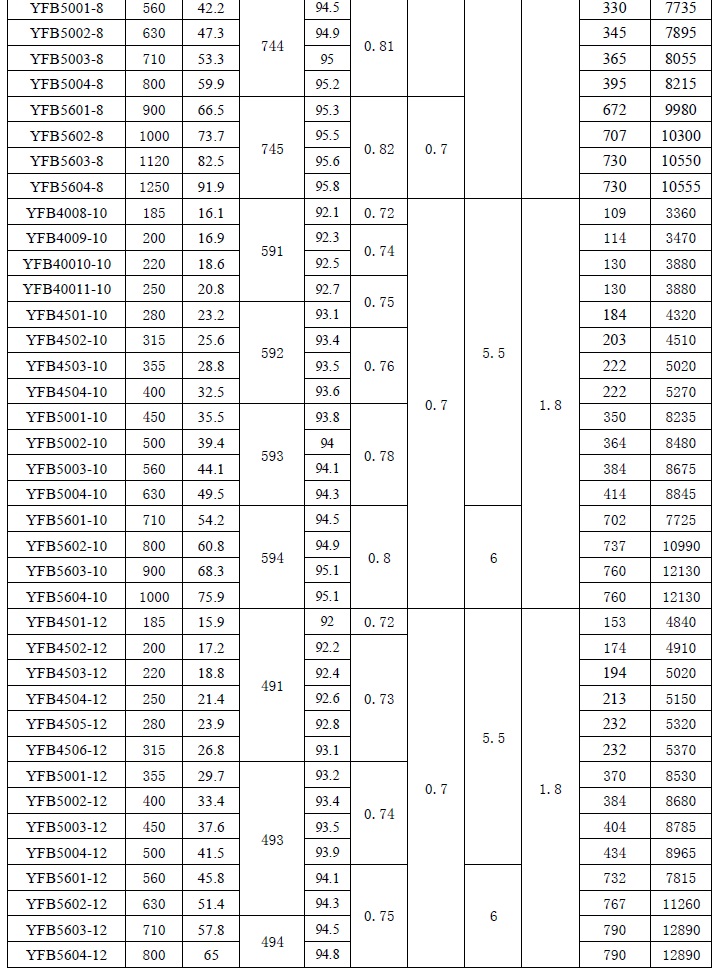

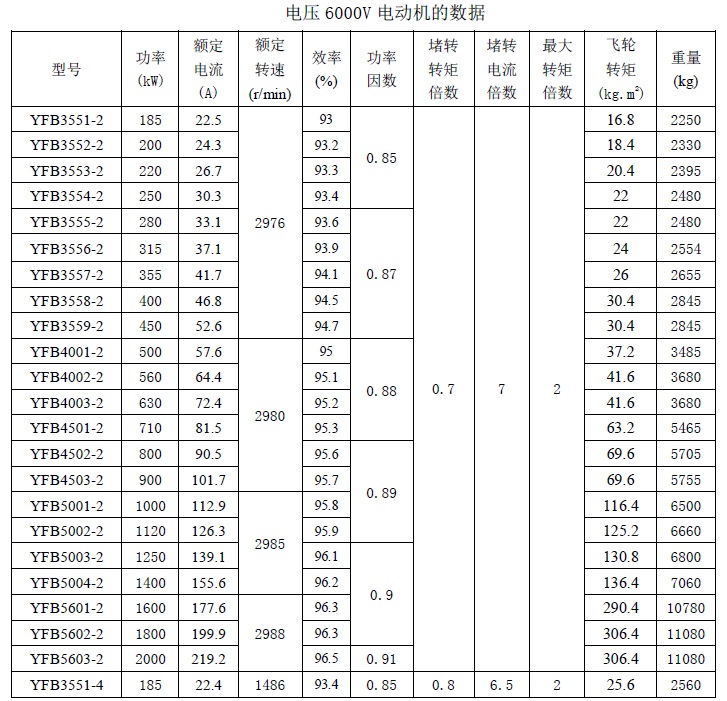

技术数据：

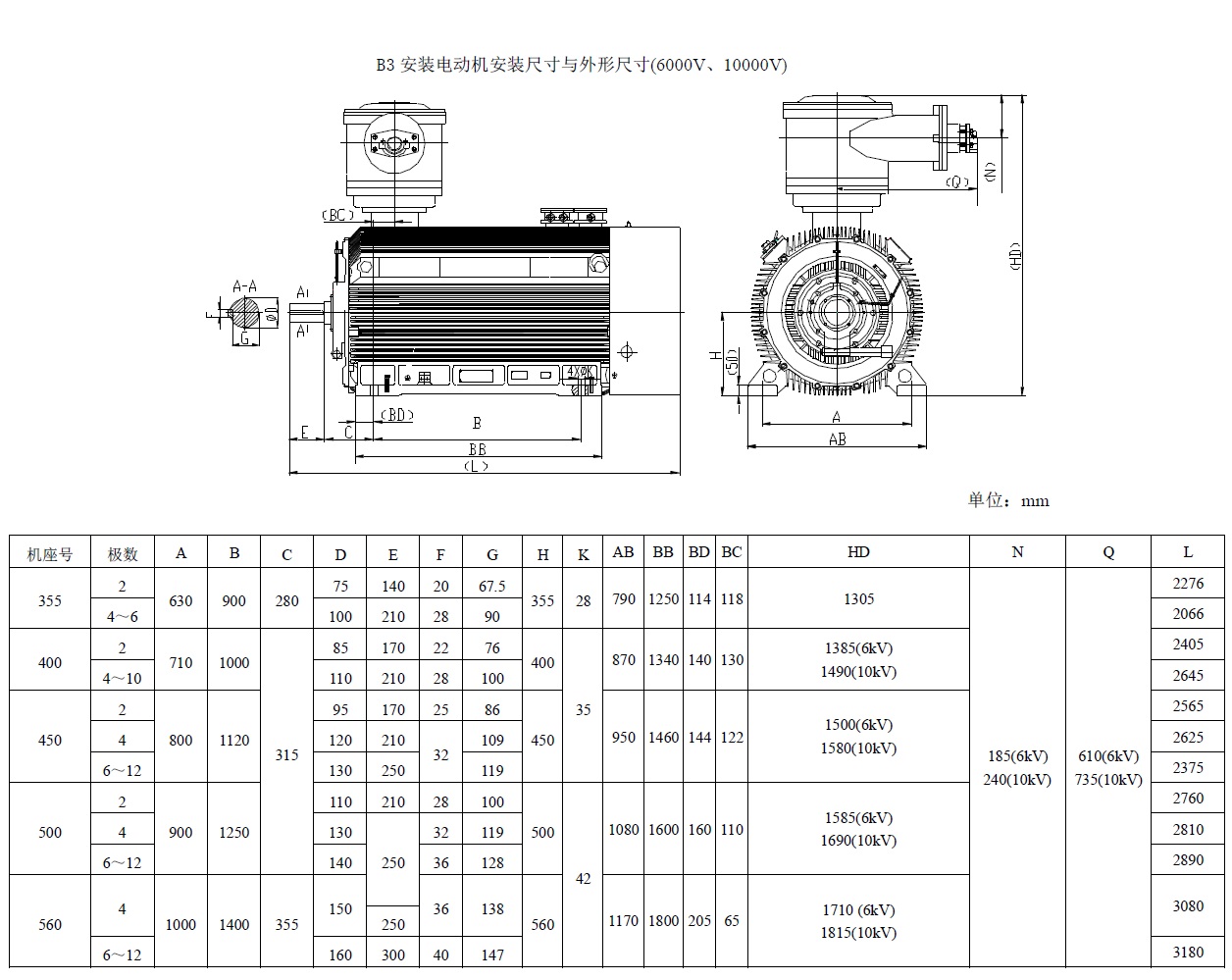

安装与外形尺寸：
