产品概述:
YFB系列高启动转矩高压粉尘防爆磨煤机用三相异步电动机采用当今国际高压中型电动机设计和制造
理念,结合本公司长期以来生产高压防爆电动机的技术和经验, 采用已经验证可靠的新技术、新材
料、新工艺而开发。具有设计新颖,结构紧凑,造 型美观、转矩高,启动性能好、噪声低、振动小、
防护等级高、运行安全可靠等特点。
用途:
YFB系列高启动转矩高压粉尘防爆磨煤机用三相异步电动机是将煤块破碎并磨成煤粉的机械,广泛
应用于水泥、硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色 与有色金属选矿以及玻璃陶瓷等
生产行业,对各种矿石和其它可磨性物料进行干式或 湿式粉磨;也可使用于医药、纺织(如棉花纤维、
亚麻纤维、化纤纤维等)、冶金(镁 粉、铝粉、碳粉等)、粮食加工(如小麦、玉米、谷物等)、
饲料加工(血粉、鱼粉)、 化肥、烟草、造纸、合成材料(如塑料、染料)等存在有可燃性粉尘的场所。

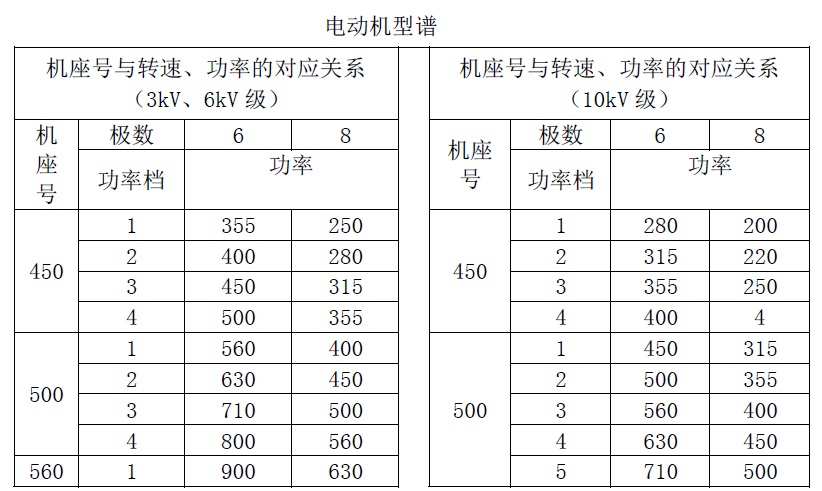

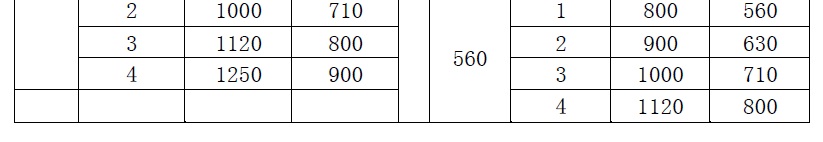

型号说明:
执行标准:
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772 旋转电机尺寸和输出功率等级
GB/T 4942.1 旋转电机整体结构的外壳防护等级(IP 代号)分级
GB 10068 中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法
GB 10069.3 旋转电机噪声测定方法及限值第 3 部分:噪声限值
GB 3836.1 爆炸性环境 第 1 部分:设备 通用要求
GB 12476.1-2013 可燃性粉尘环境用电气设备 第 1 部分:通用要求
GB 12476.5-2013 可燃性粉尘环境用电气设备 第 5 部分:外壳保护型“tD”
GB 30254 高压三相笼型异步电动机能效限定值及能效等级
GB 50058 爆炸和火灾危险环境电力装置设计规范
JB/T 7128-1993 YTM、YHP、YMPS 系列磨煤机用异步电动机技术条件
基本特征:
机座号:450~560
额定功率范围:200kW~1250kW
额定电压:6000V~10000V
频率:50Hz、60Hz
极数:6P~8P
热 分 级 :155(F)
温升限值:80K(B 级)、105K(F 级)(每个机座号、每个极数最大一档功率)
振动速度: 2.3mm/s
效率:3 级能效。符合 GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 3 级。
冷却方式:IC411
安装方式:IMB3(也可做成IMB35、IMV1)
防护等级:IP65
运行方式:S1
防爆级别:Ex tD A21 IP65 T130℃;Ex tD A22 IP65 T130℃; Ex tD B21 IP65 T130℃;Ex tD B22 IP65 T130℃
环境:温度-20℃~+40℃、海拔高度不高于 1000m
户内(标准配置)可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防 中等腐蚀 (F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带
(THW)、户外干热带(TAW)。

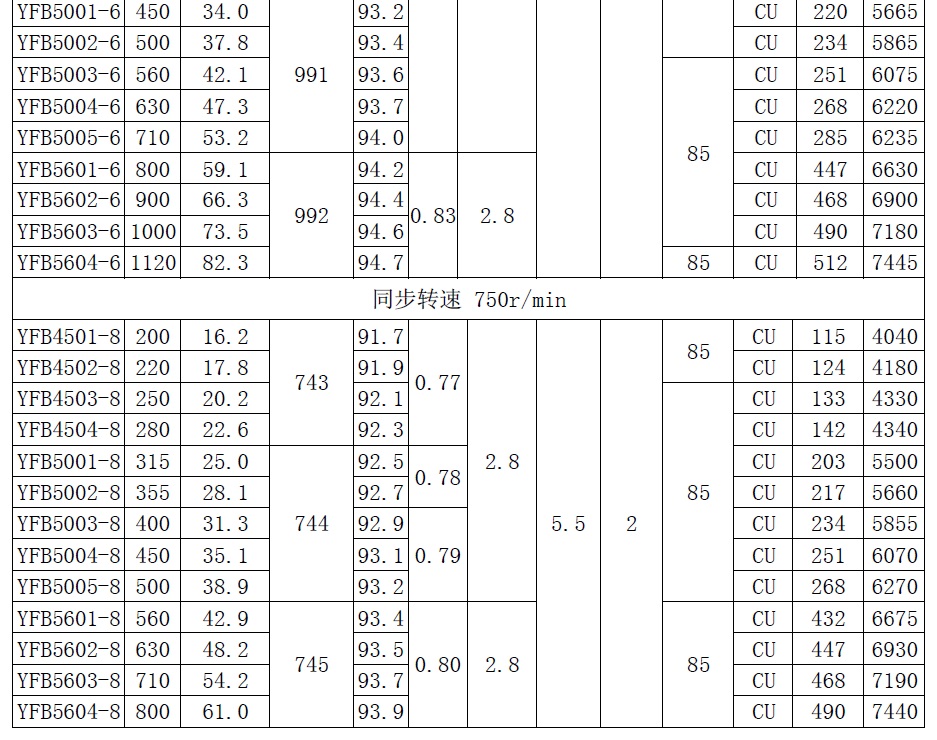

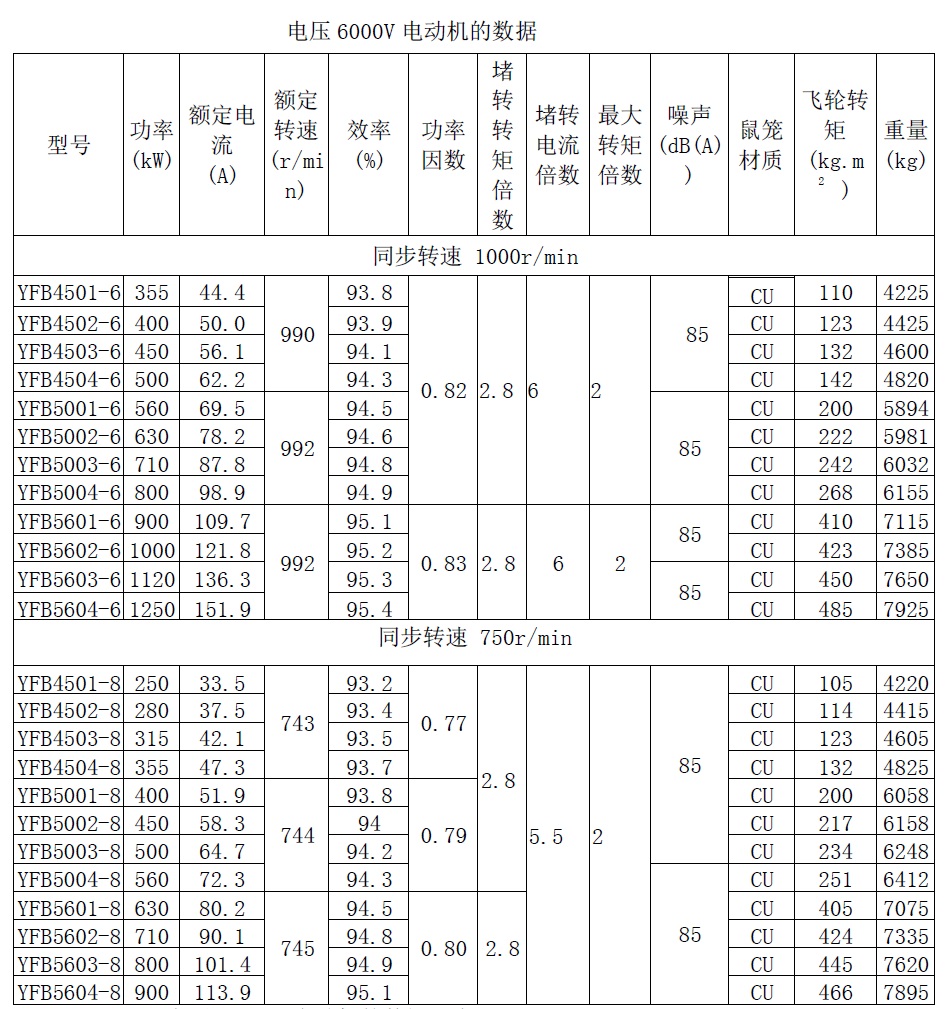

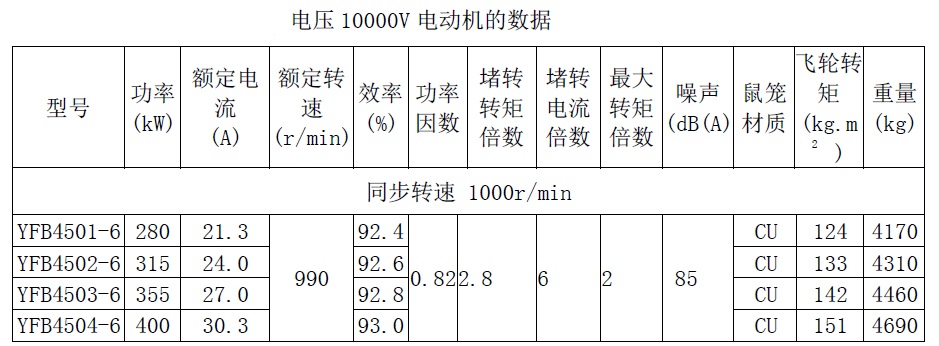

技术数据:

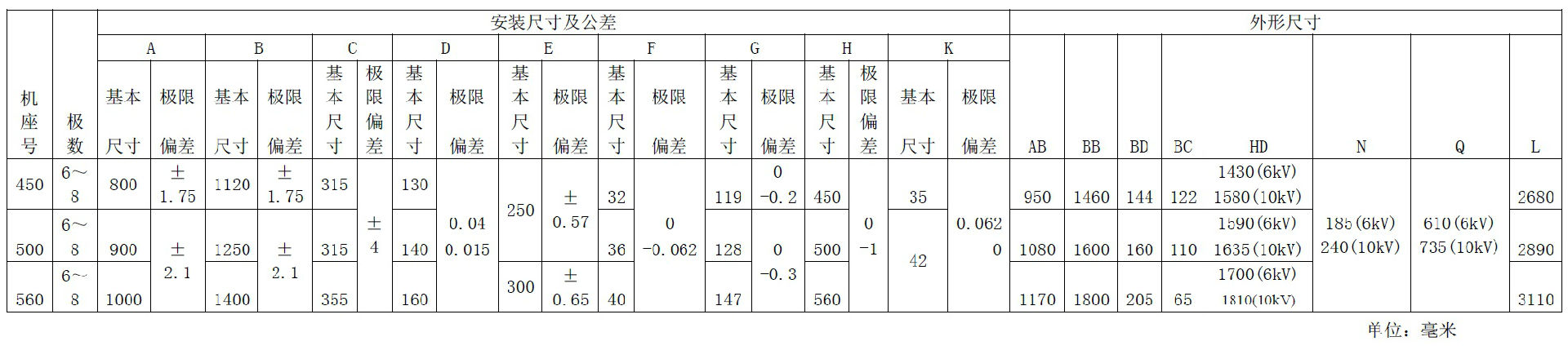

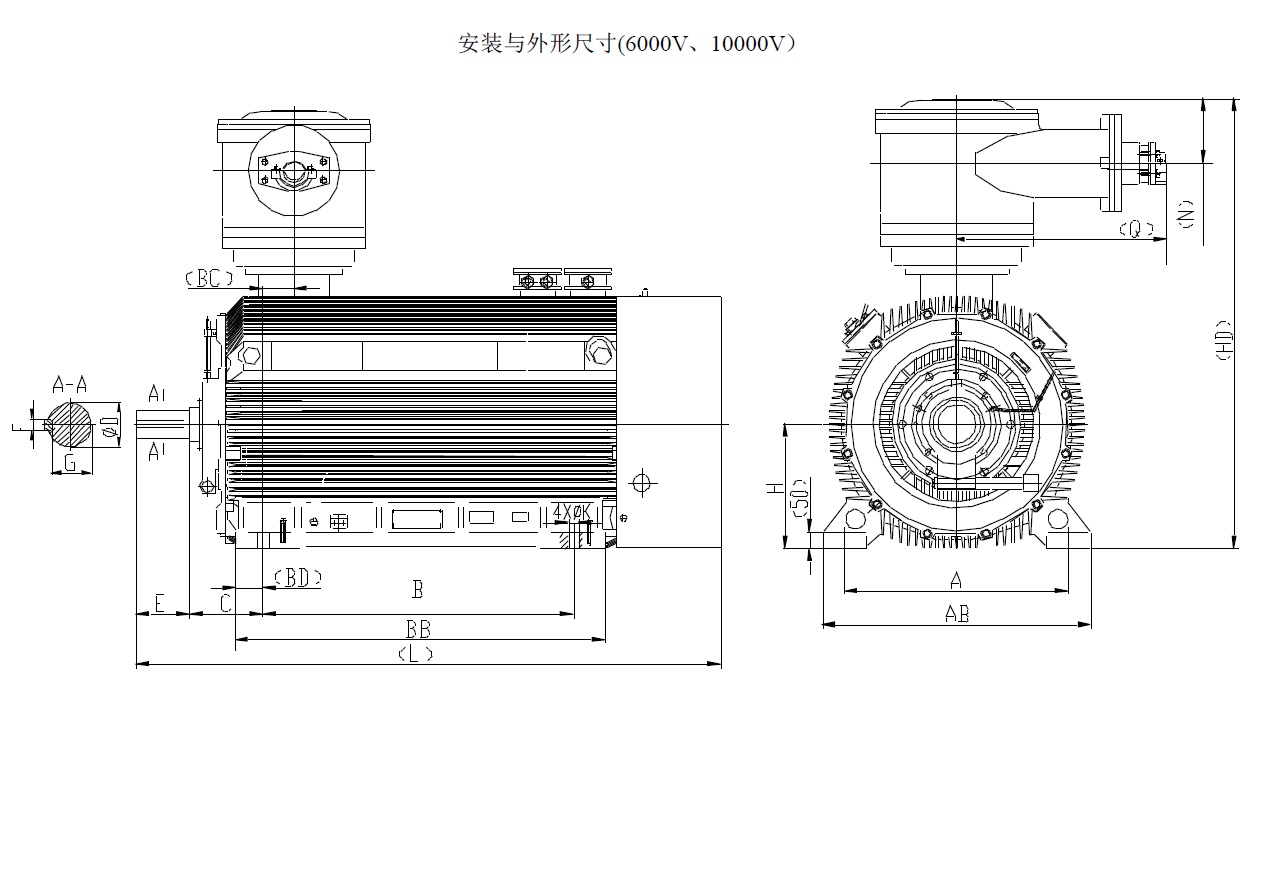

安装与外形尺寸:
