产品概述:

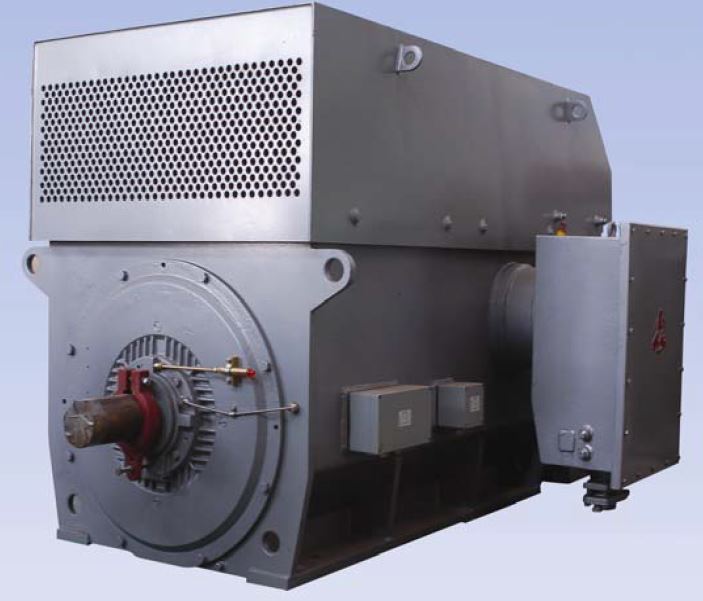

YXKK、YXKS系列高效高压三相异步电动机(机座号 315~630)(以下简称为电动机),是结合
本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代高效产品,是本公司在各个
领域为您提供最合适的高品质、高性价比的电动机。
用途:
该系列电动机高效、节能、环保,具有中心高更低、功率更大、效率更高、噪声更低,运行安全可靠、
使用维护方便等特点。适用于驱动各种通风机、压缩机、水泵、切削机械、运输机械、通用机械及其它机
械设备,在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力使用。无论户内、户外,高
原性气候或湿热型气候, 该系列高压三相异步电动机总能提供超越卓群的驱动力,得到了用户的信赖和推崇。
型号说明:
执行标准:
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB/T 4942.1 旋转电机整体结构的防护等级(IP 代码)分级
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772.2 旋转电机尺寸和输出功率等级 第 2 部分:机座号 355~1000 和凸缘号 1180~2360
GB 10068 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法
GB 10069.3 旋转电机噪声测定方法及限值 第 3 部分:噪声限值
GB 14711 中小型旋转电机通用安全要求
GB 30254 高压三相笼型异步电动机能效限定值及能效等级电源和性能的容差见表 1。
基本特征:
机座号:315~630。
额定电压:6000~10000V。
额定频率:50Hz、60Hz。

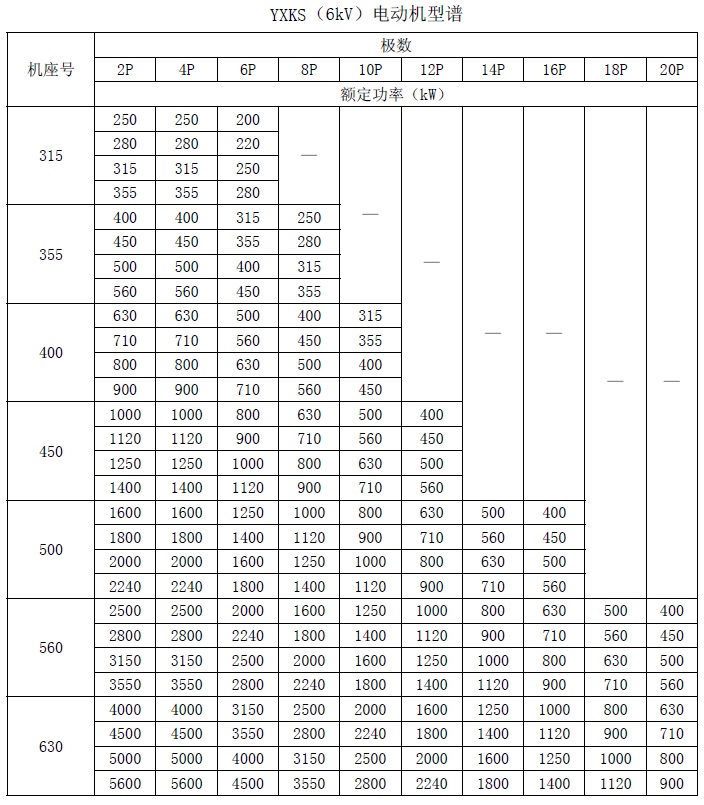

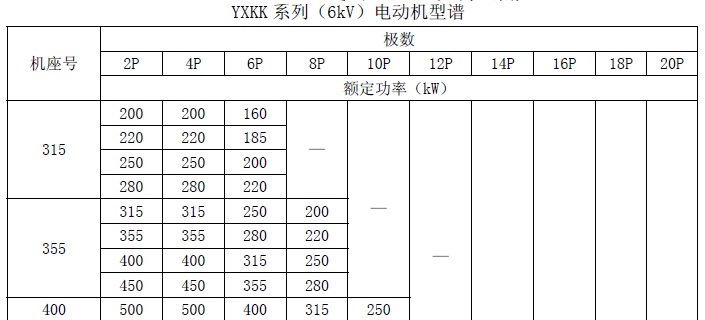

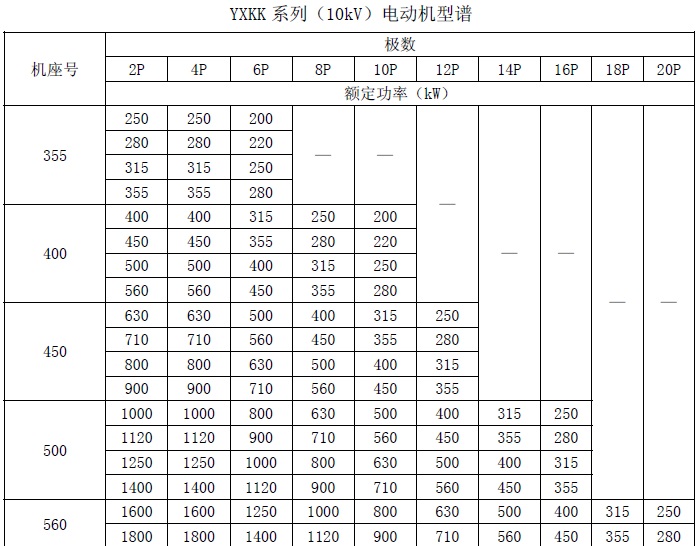

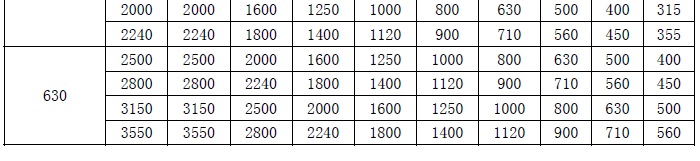

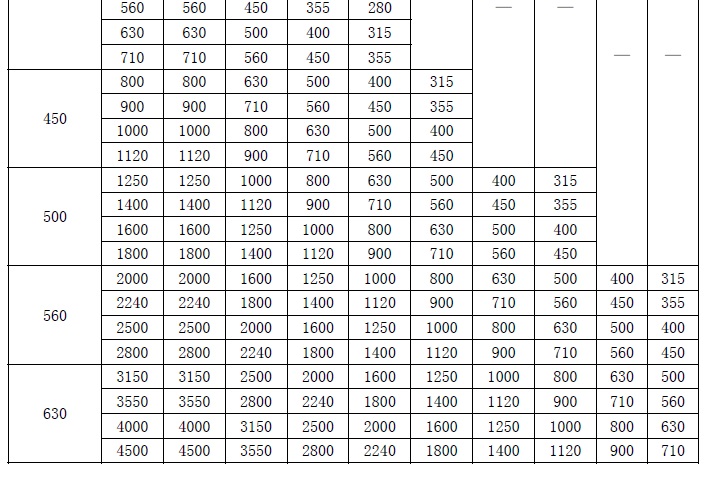

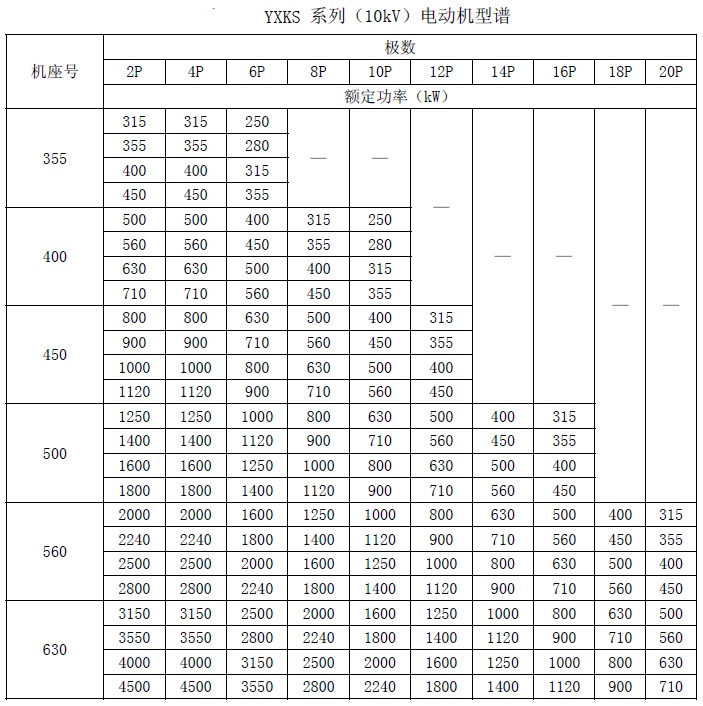

额定功率:见型谱表 11~14。
极数: 2~20P。
热 分 级:155(F)。
温升限值:80K(B 级)。
效率:2 级能效,符合 GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级。
冷却方式:IC611、IC81W
安装方式:IMB3(也可做成 IMB35、IMV1)。
防护等级:IP55
工作制:S1。
环境空气温度: -15℃~+40℃。
海拔高度: ≤1000mm。
户内(标准配置)。可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、户外干热带(TAW)。

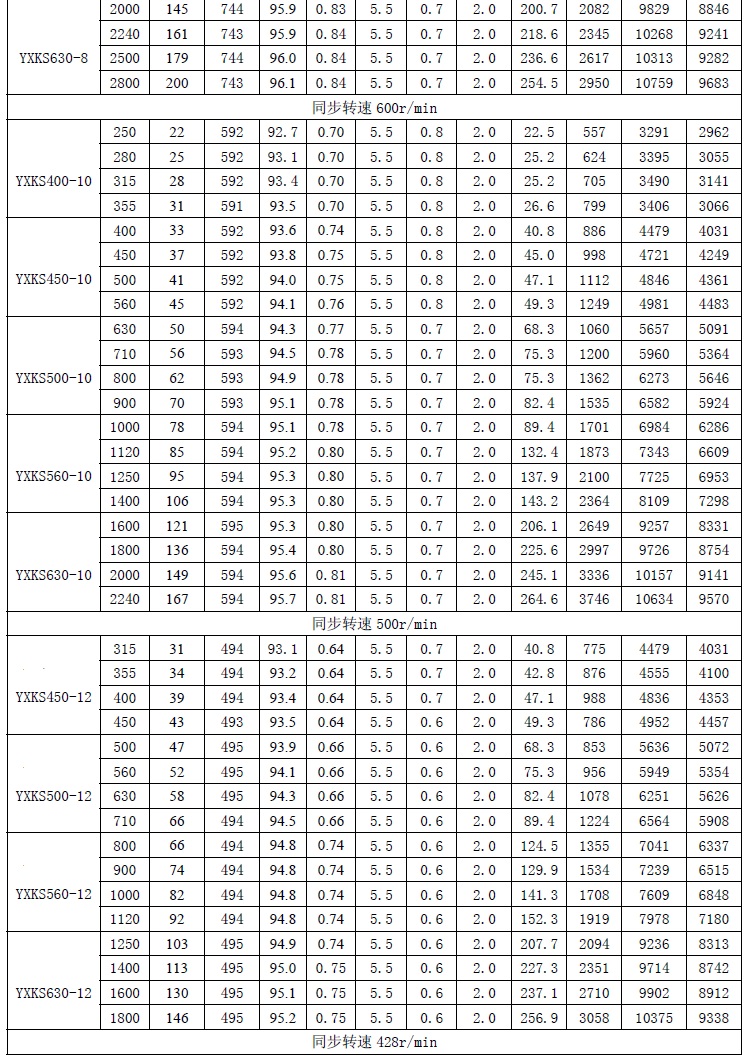

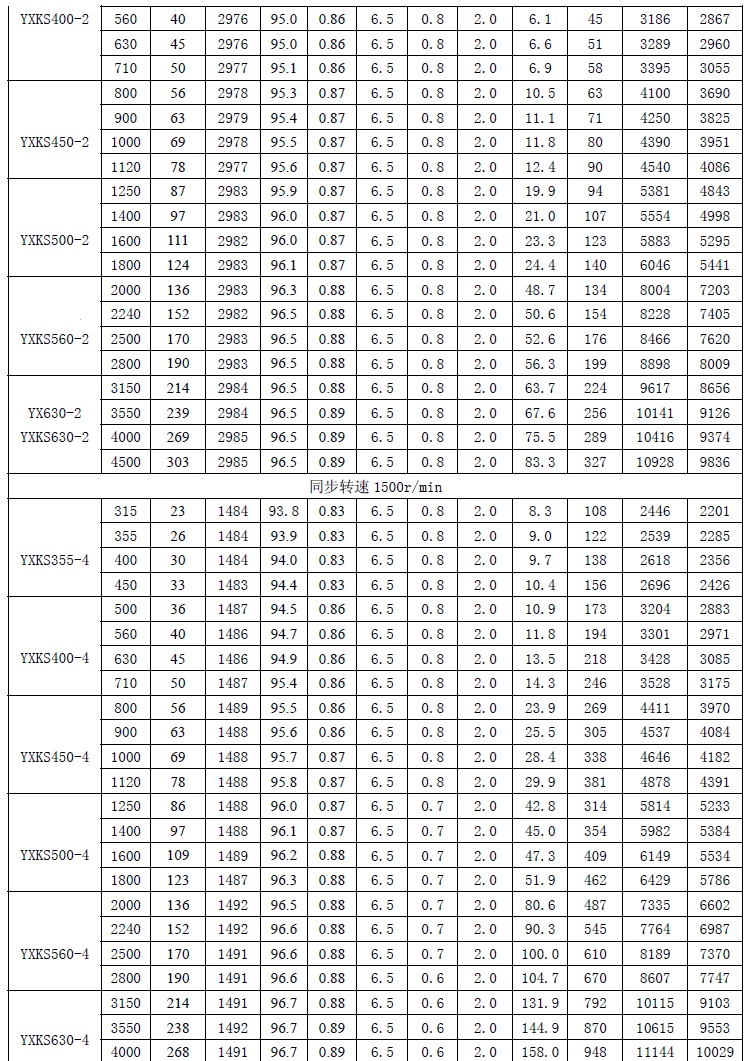

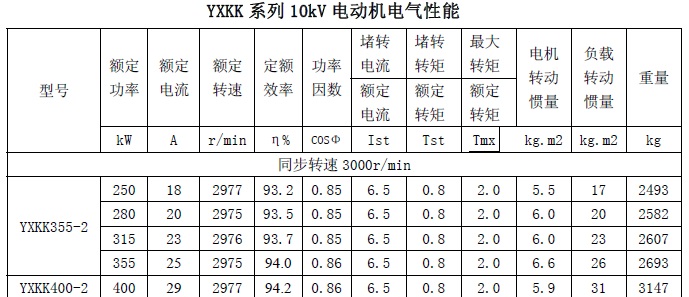

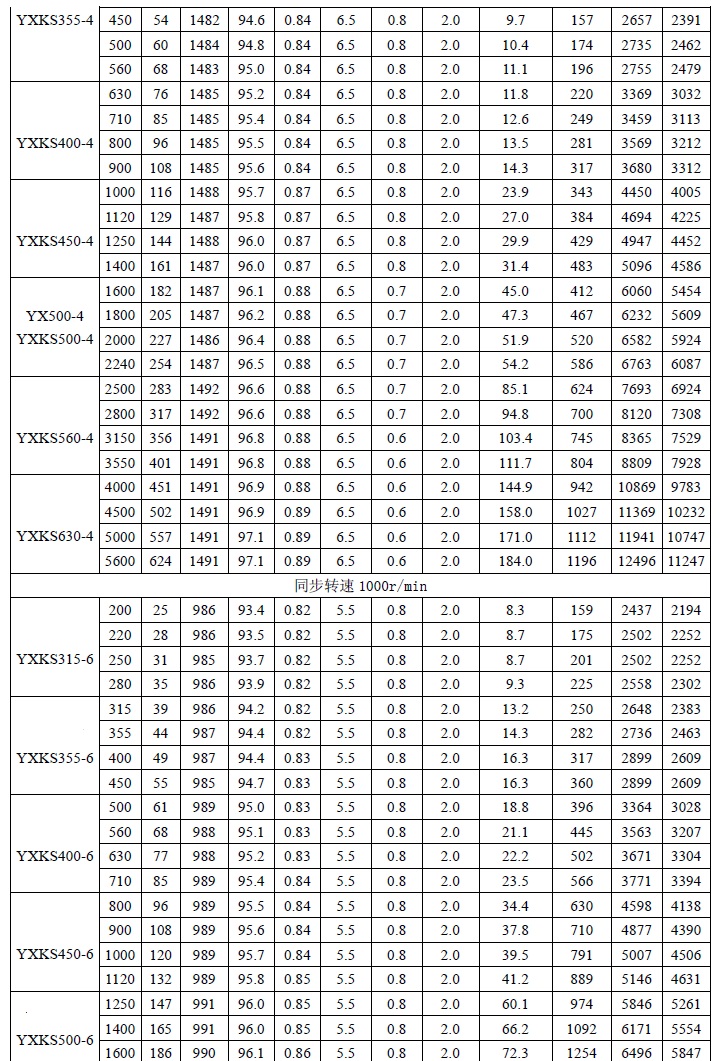

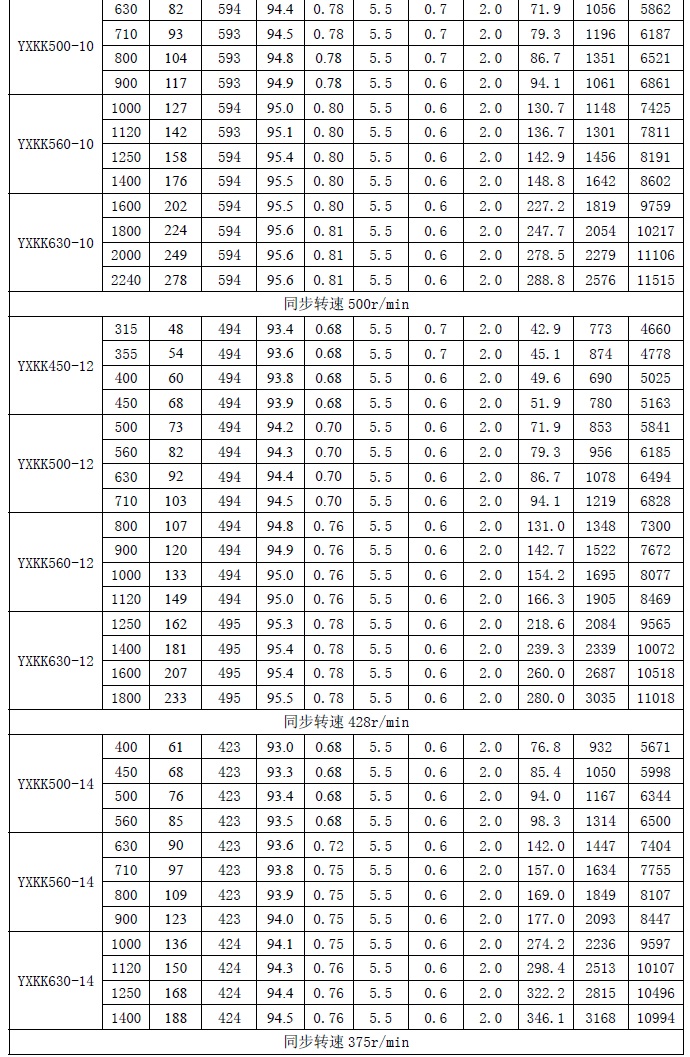

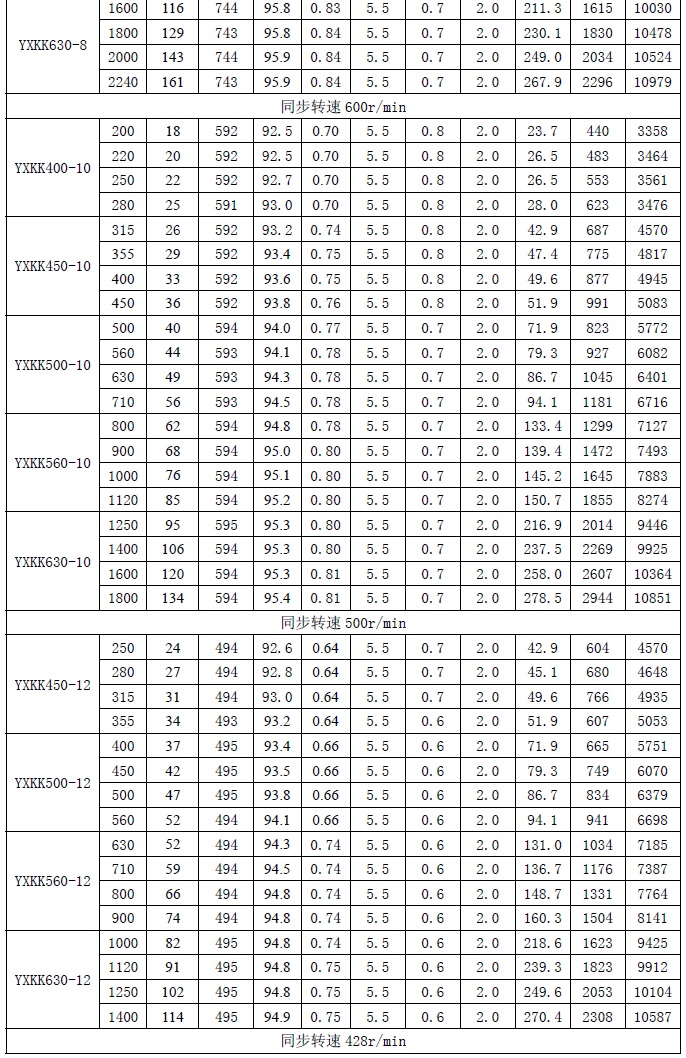

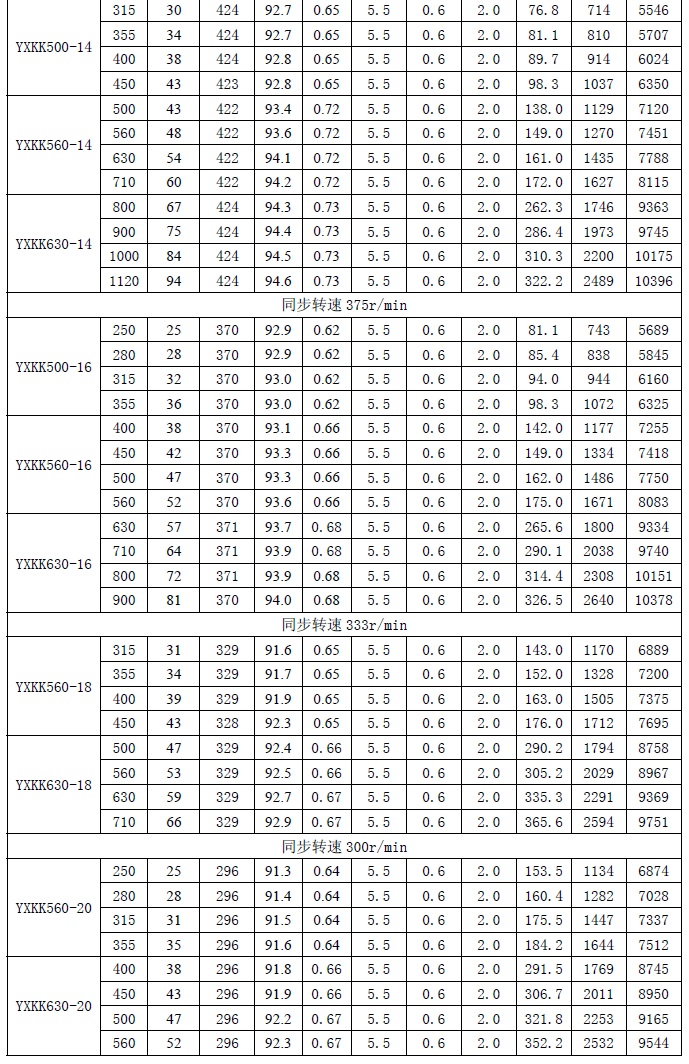

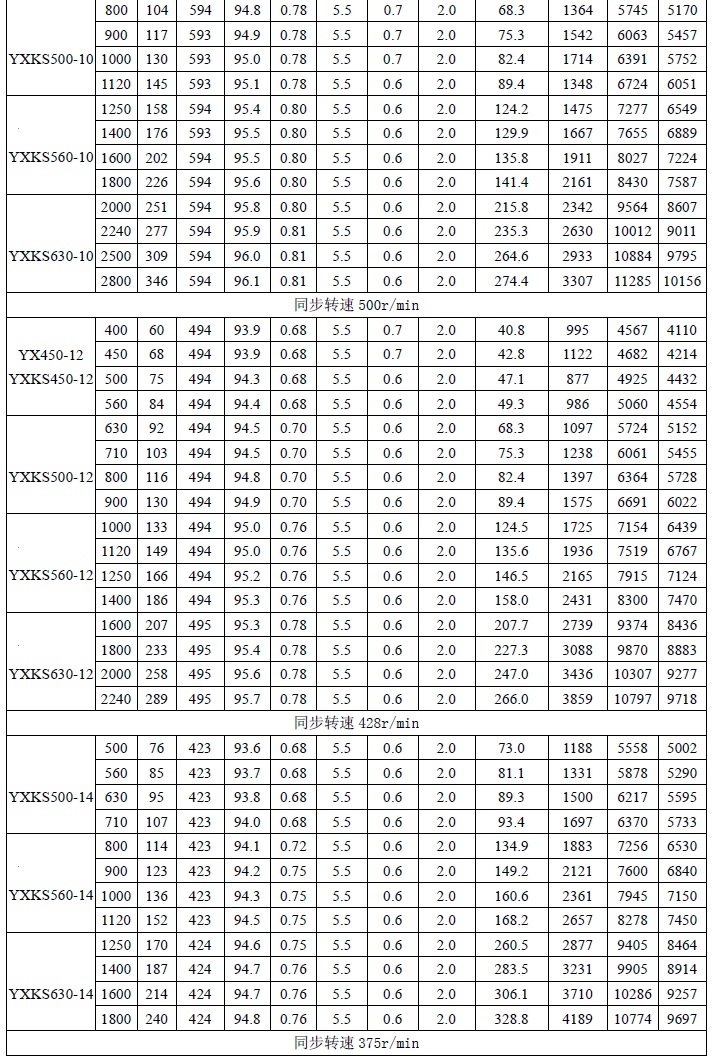

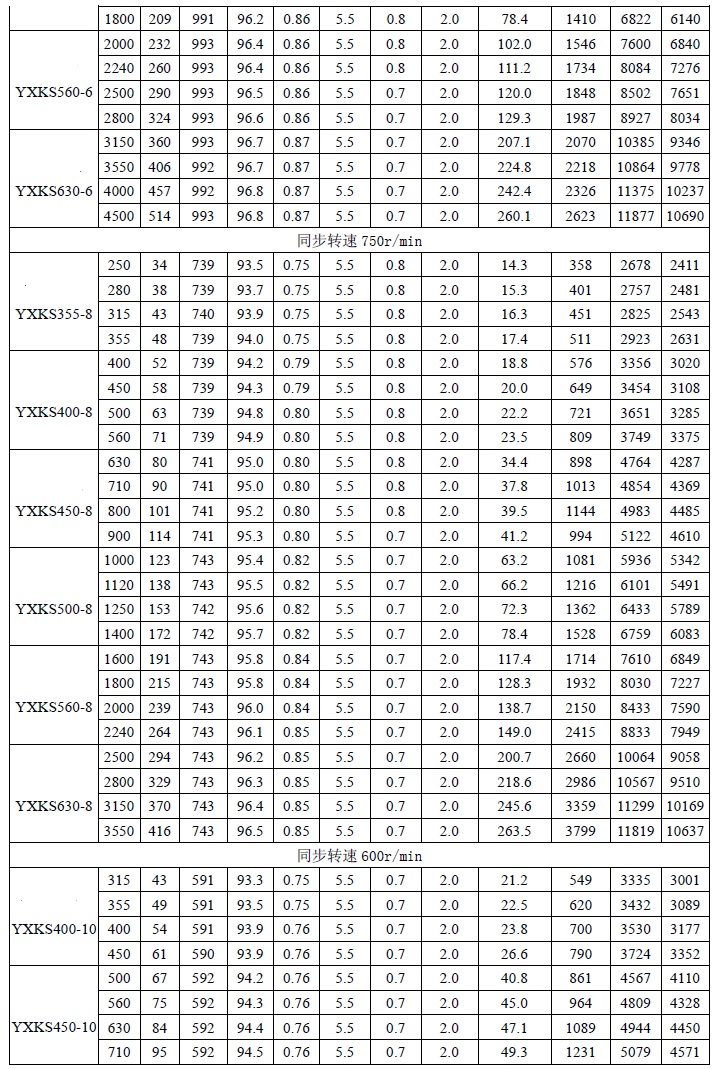

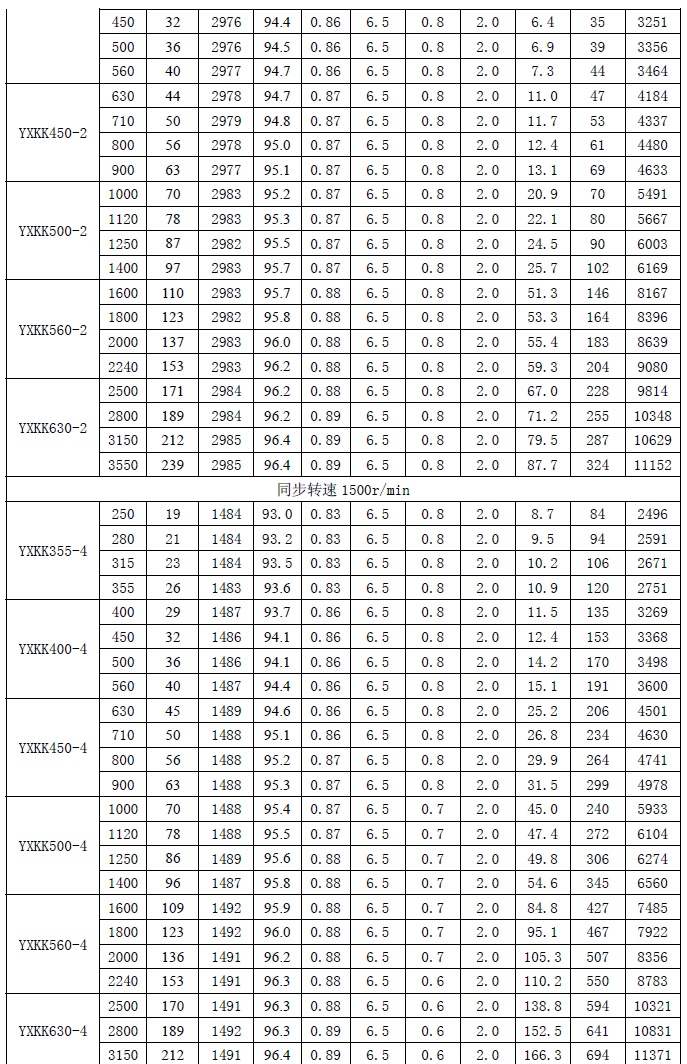

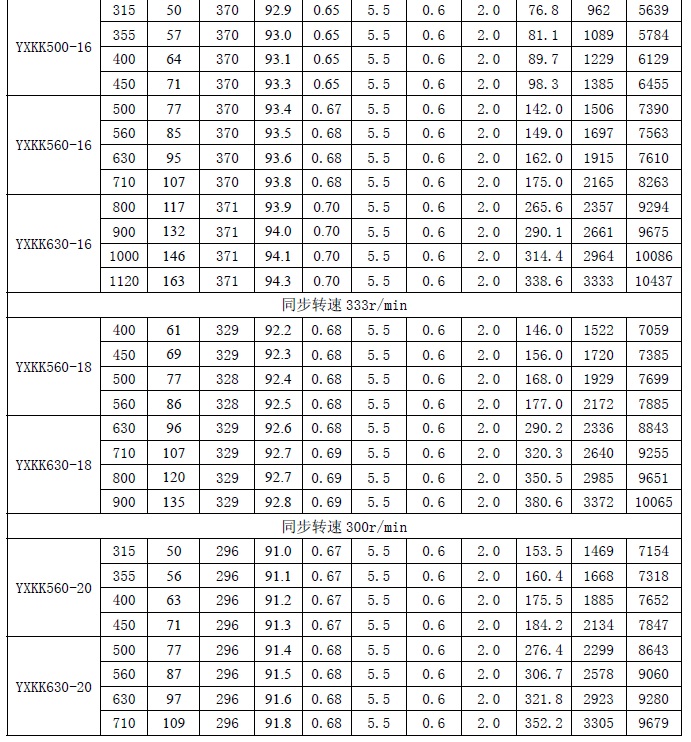

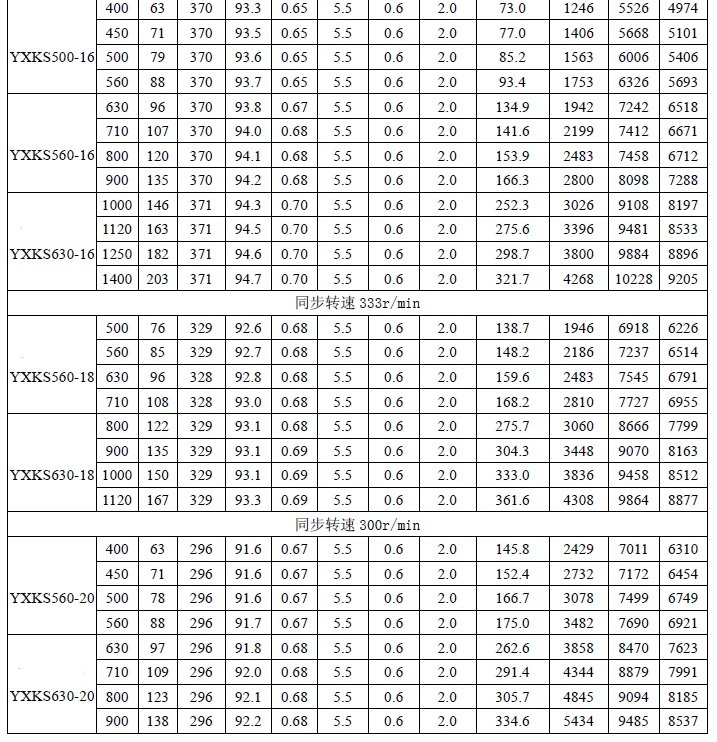

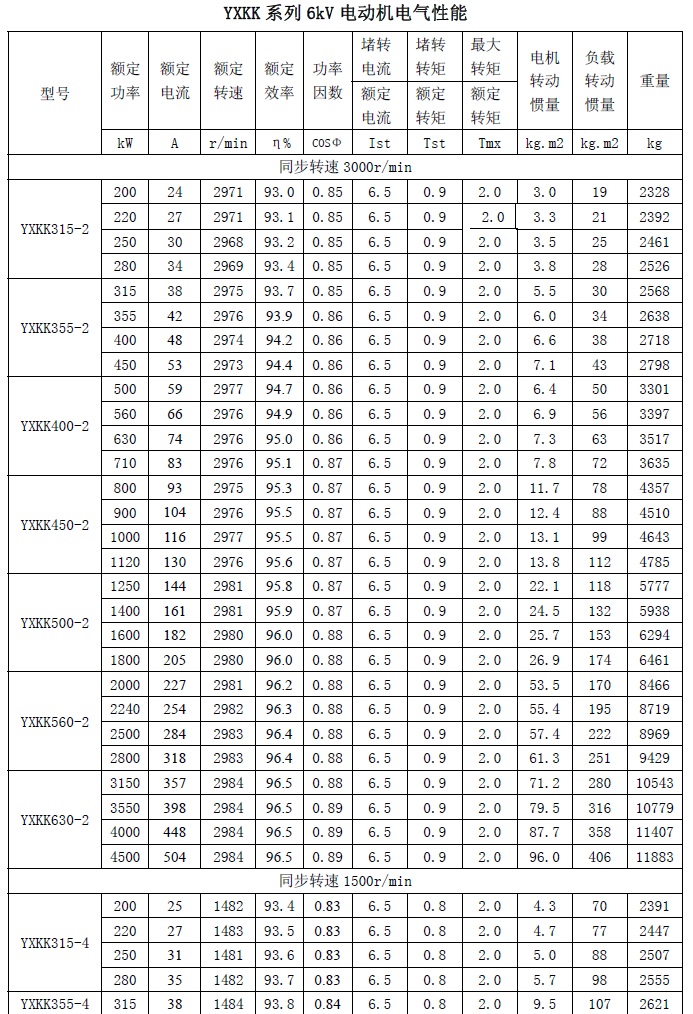

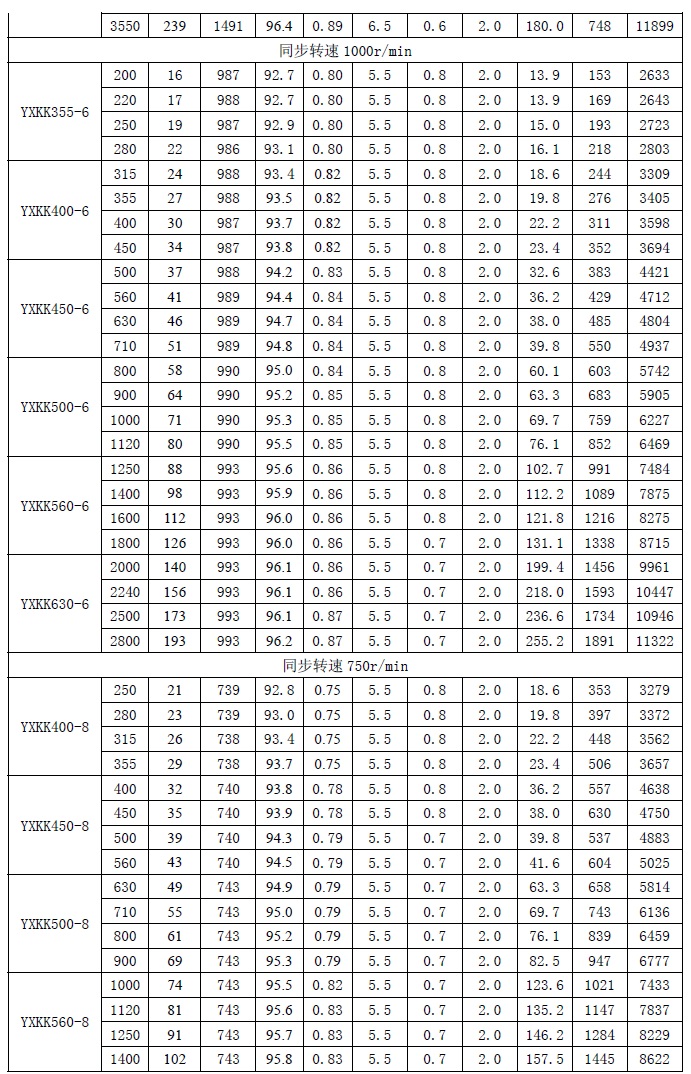

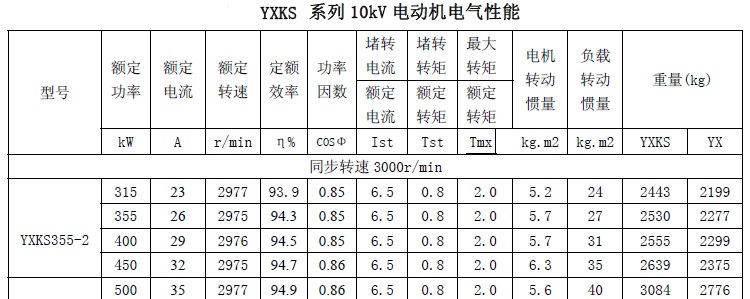

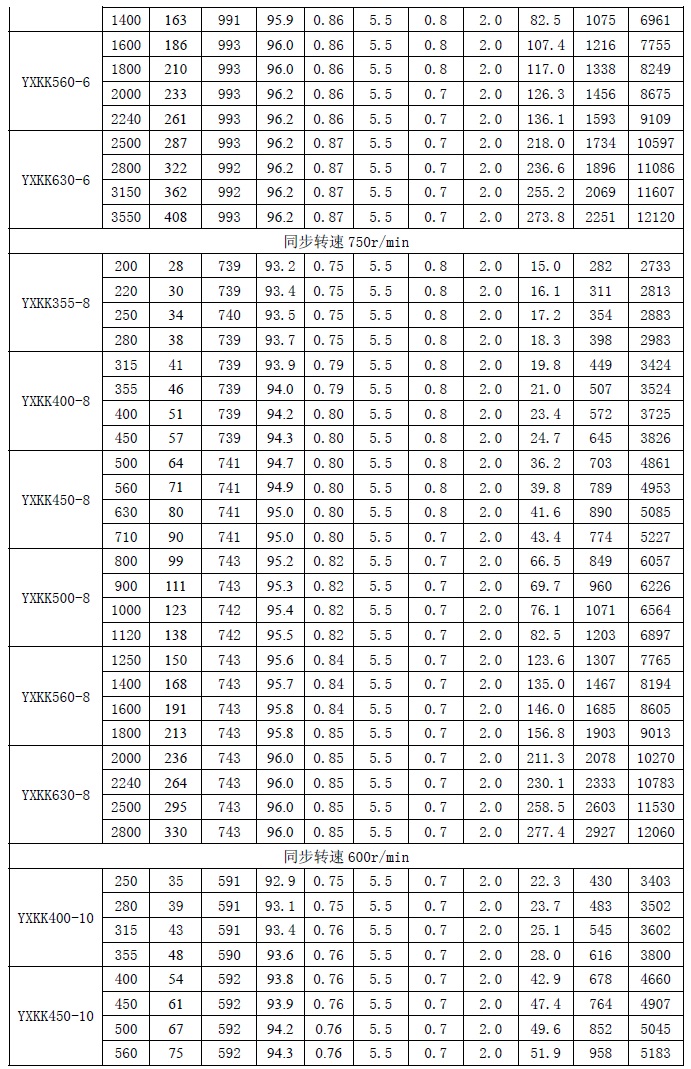

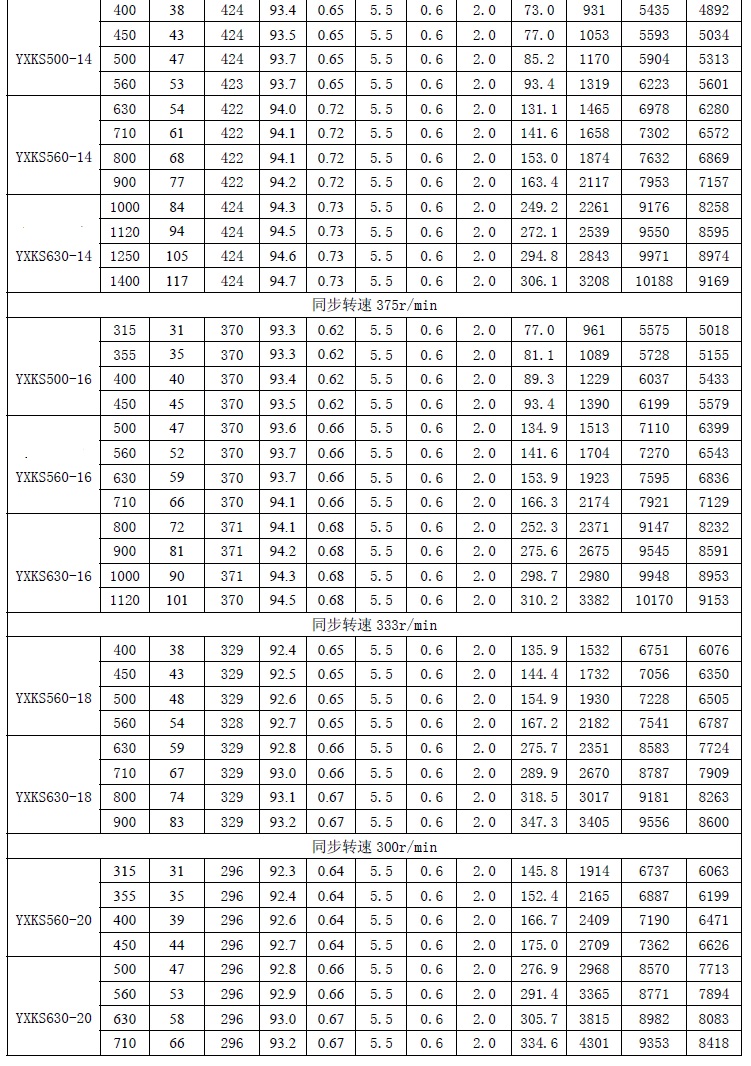

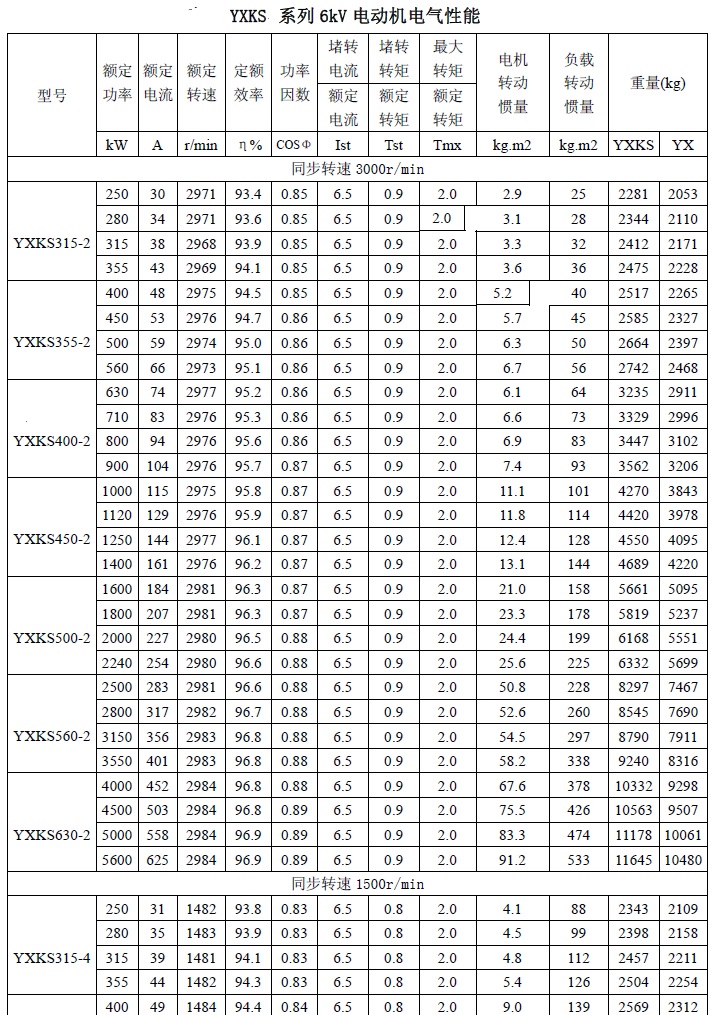

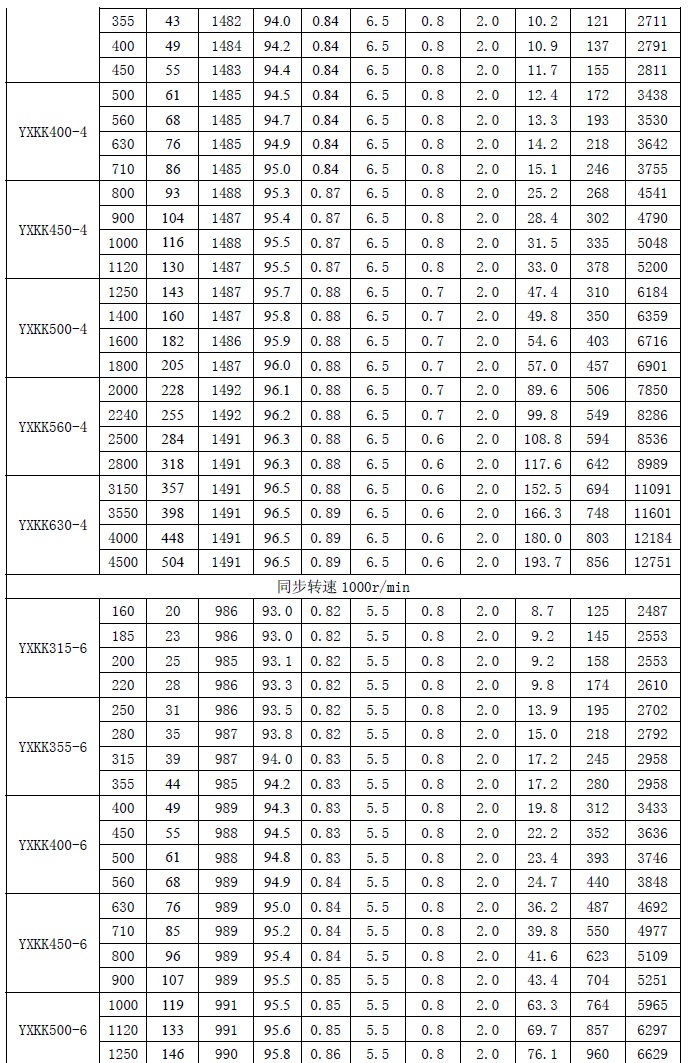

技术数据:

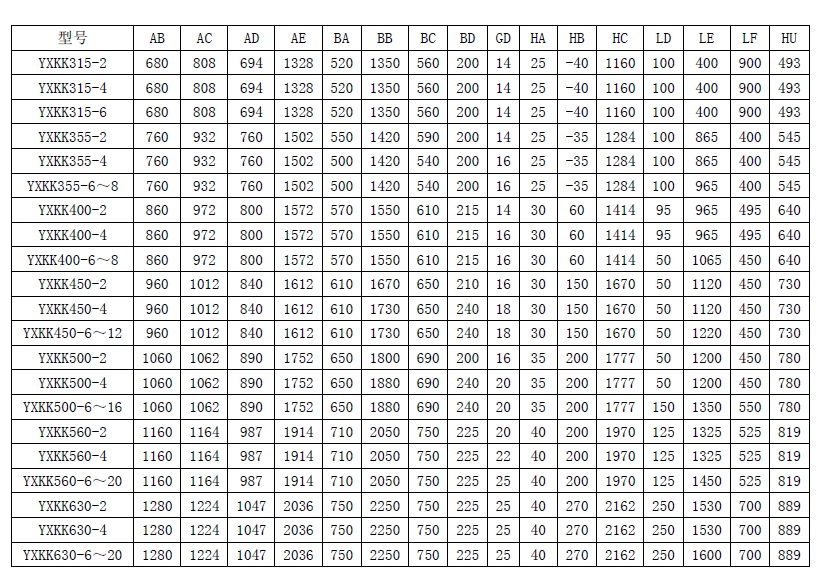

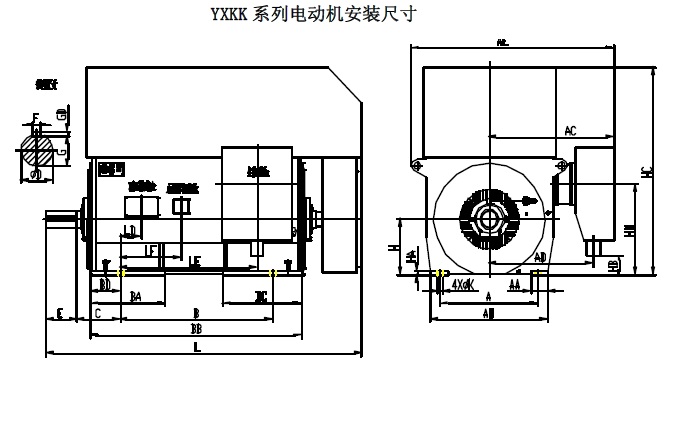

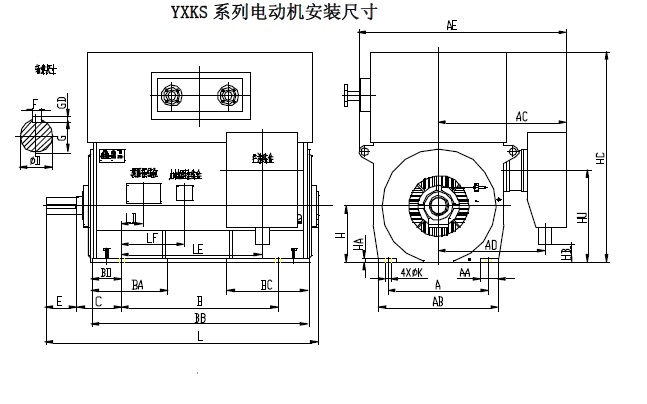

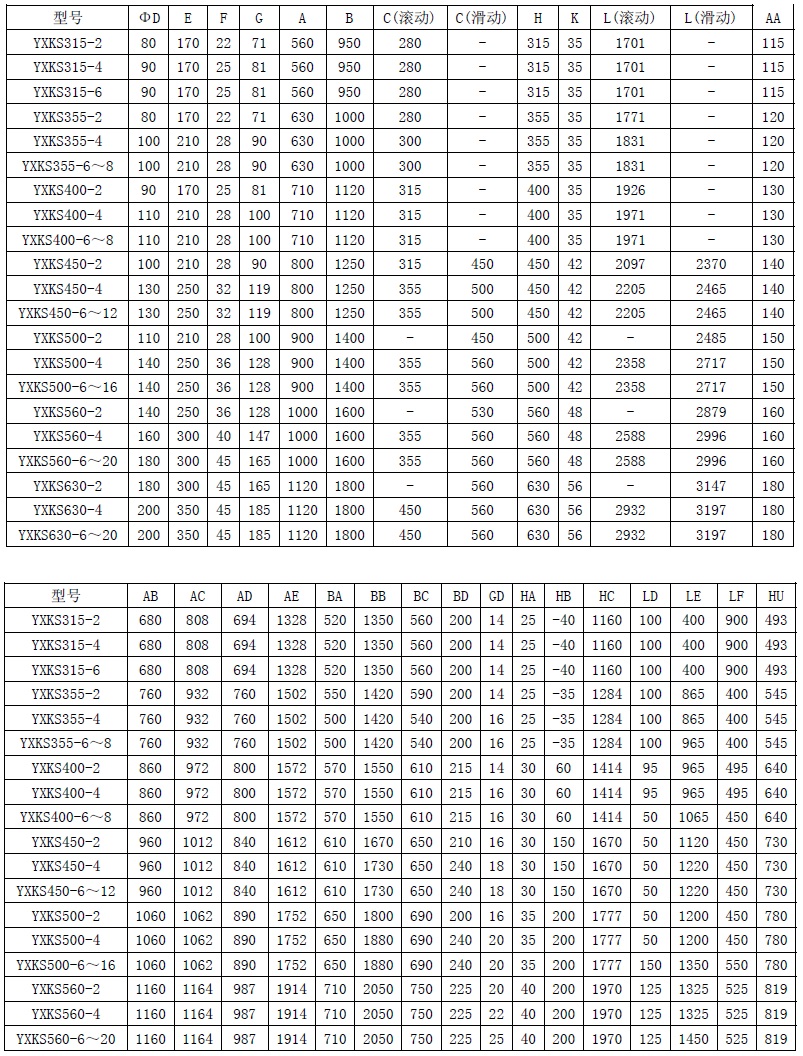

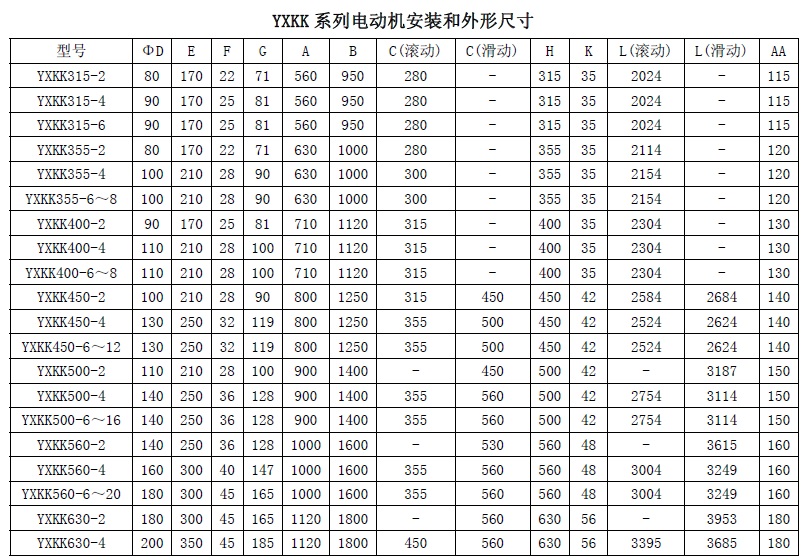

安装与外形尺寸:
