产品概述：
YBXKK 系列高效隔爆型高压三相异步电动机（机座号 500～800）（以下简称为电动机），是结合

本公司长期稳定的隔爆型高压三相异步电动机系列的设计制造经验而开发的符合符合 GB30254-2013

《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级的高效产品，是本公司在各个领域为您

提供最合适的高品质、高性价比的电动机。

用途：
该系列电动机高效、节能、环保，具有中心高更低、功率更大、效率更高、噪声更低，运行安全可靠、

使用维护方便等特点。适用于驱动各种通风机、压缩机、水泵、切削机械、运输机械、通用机械及其

它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力使用。无论户内、

户外，高原性气候或湿热型气候，该系列高压三相异步电动机总能提供超越卓群的驱动力，得到了用户

的信赖和推崇。

型号说明：

执行标准：
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)

GB/T  1032   三相异步电动机试验方法
GB/T  1993   旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向GB 4772   旋转电机尺寸和输出功率等级
GB/T 4942.1   旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068 中心高为 56mm 及以上电机的机械振动   振动的测量及限值
GB 10069.1   旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法
GB 10069.3   旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 14711  中小型旋转电机安全要求
GB3836.1 《爆炸性环境   第 1 部分：设备 通用要求》
GB3836.2《爆炸性环境   第 2 部分：由隔爆外壳“d”保护的设备》
GB 50058  爆炸和火灾危险环境电力装置设计规范
GB 30254  高压三相笼型异步电动机能效限定值及能效等级

基本特征：
中心高：500～800
额定电压：3kV～11kV 额定频率：50Hz、60Hz

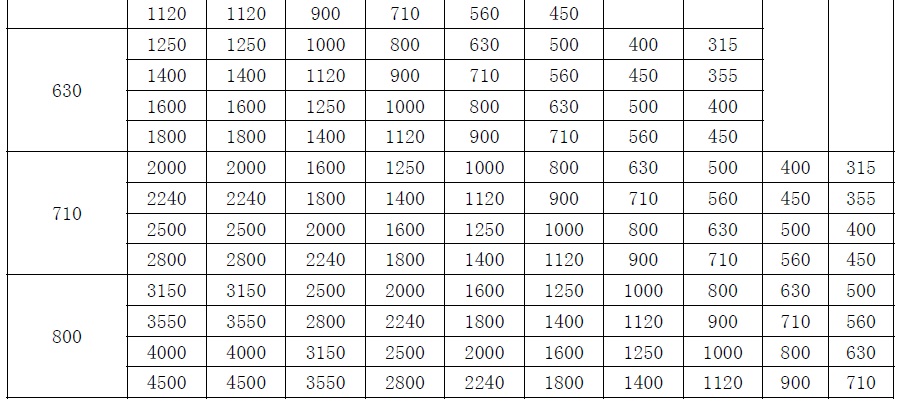

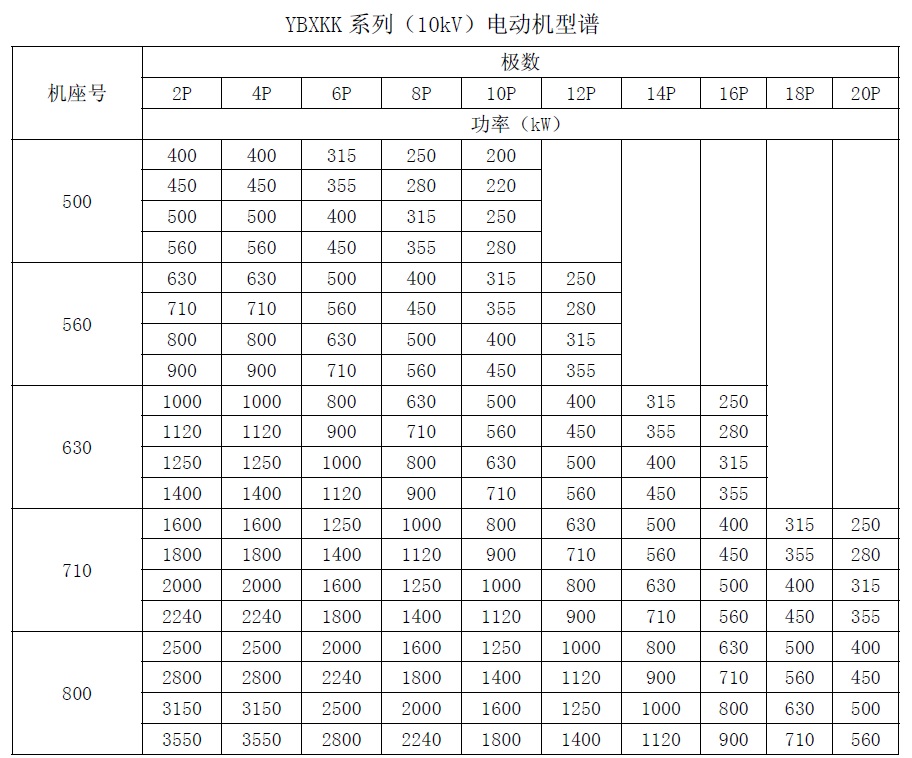

功率范围：160kW～4500kW（详见图 1、图 2） 极数：2～20 极
防护等级：IP54、IP55、IP56、IP65 热分级：155(F)
温升等级：80K（B 级温升）
效率：2 级能效。符合 GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级。
安装方式：IMB3(也可做成 IMB35、IMV1)
冷却方式：IC511
防爆级别： Ex d I Mb、Ex d IIA T4 Gb、Ex d IIB T4 Gb、Ex d IIC T4 Gb。使用环境：户内（标准配置）。
                  可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等 腐蚀（F1）、

                  户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。

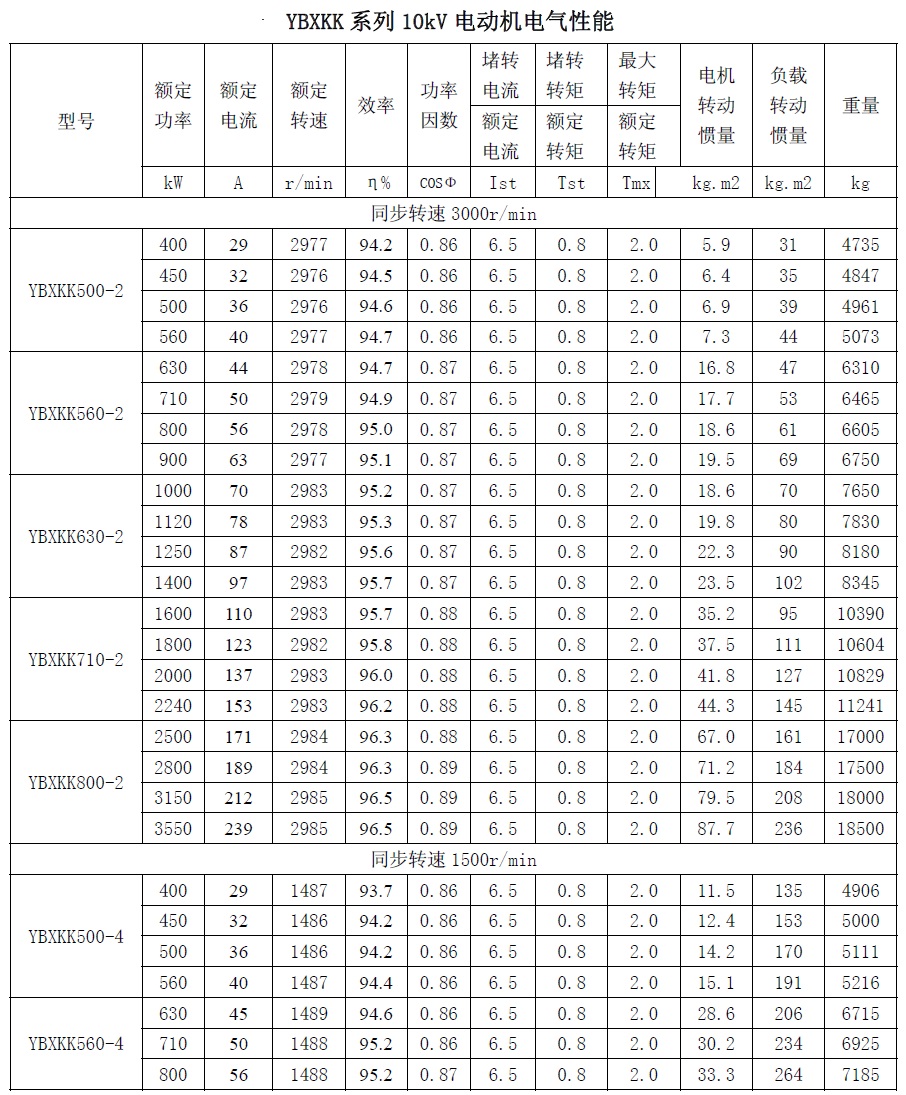

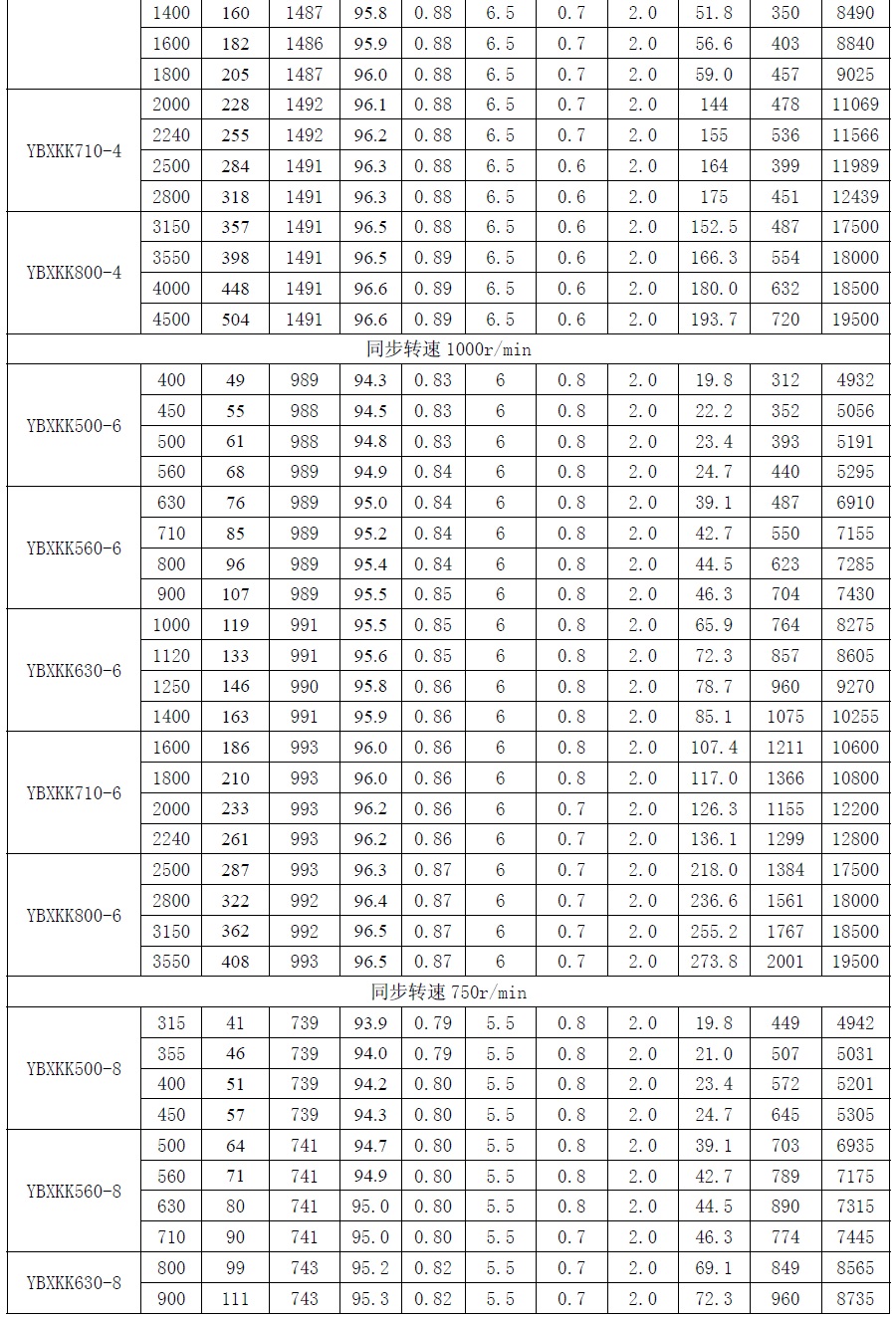

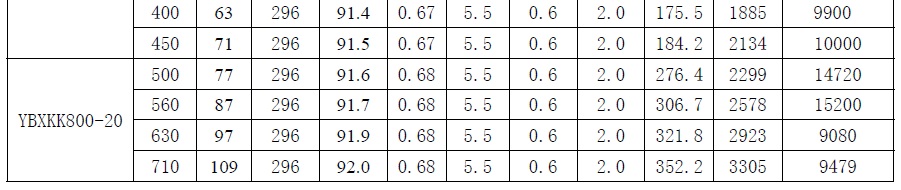

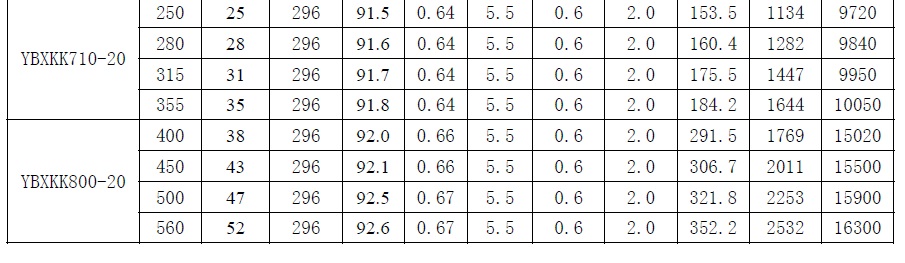

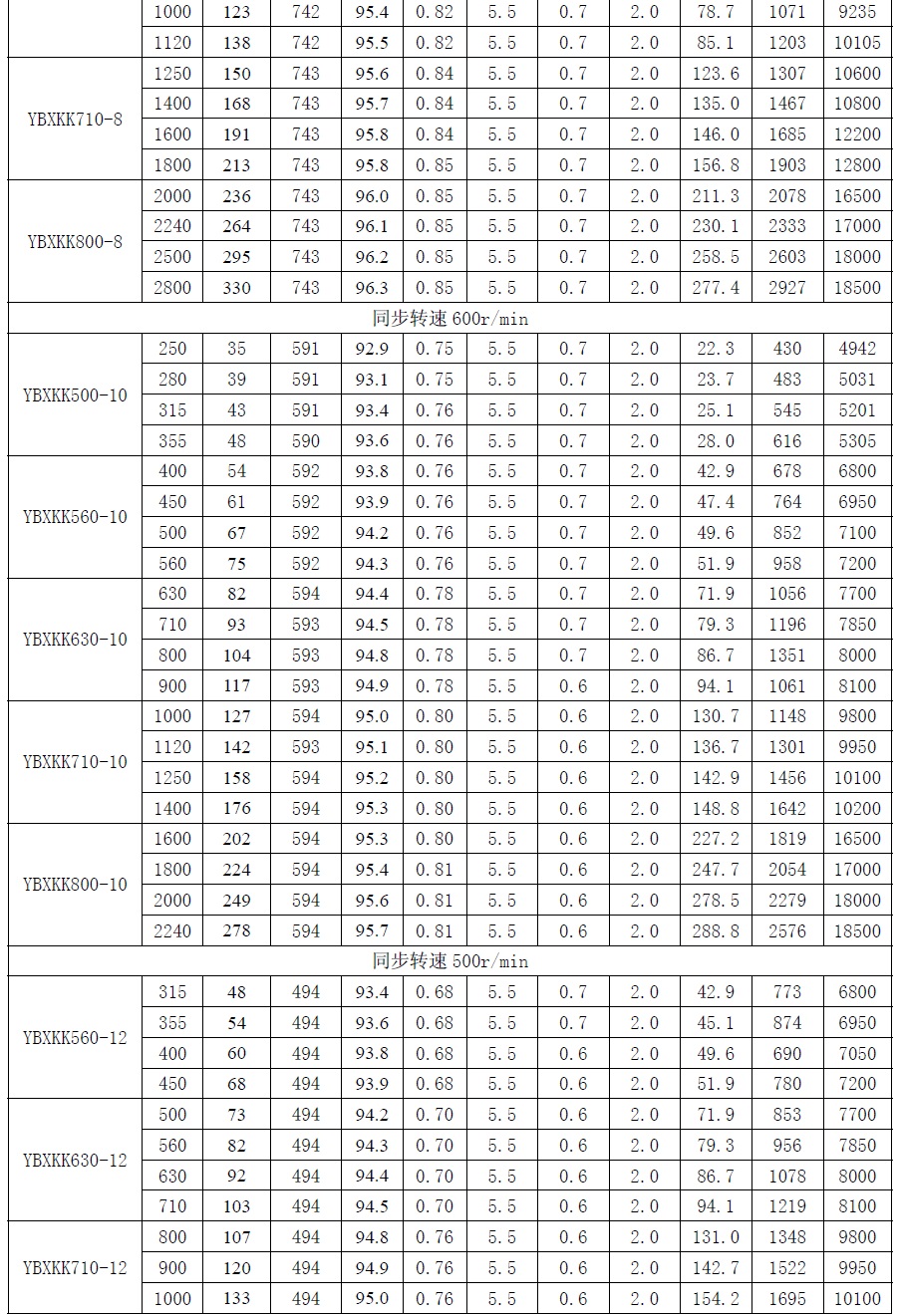

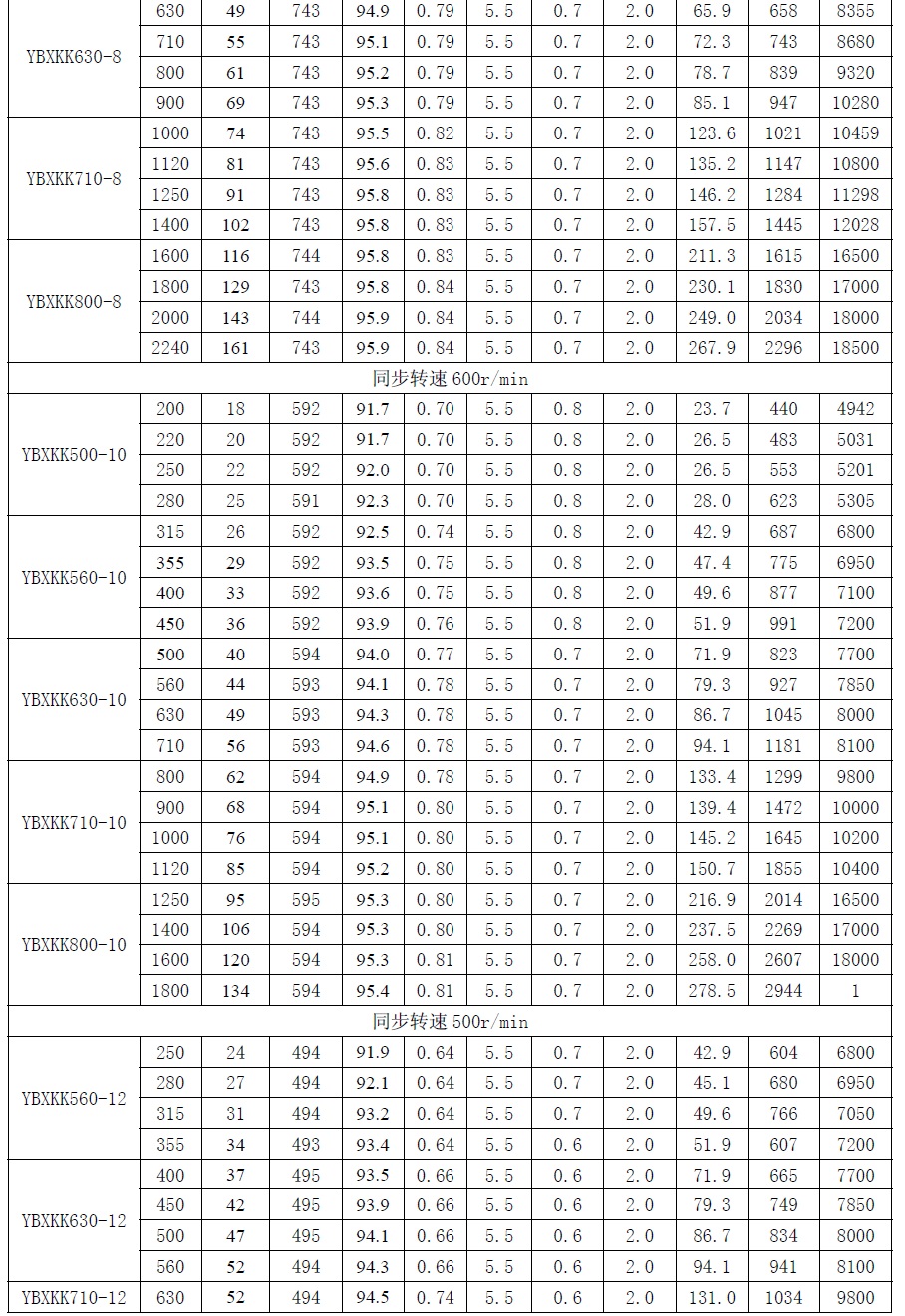

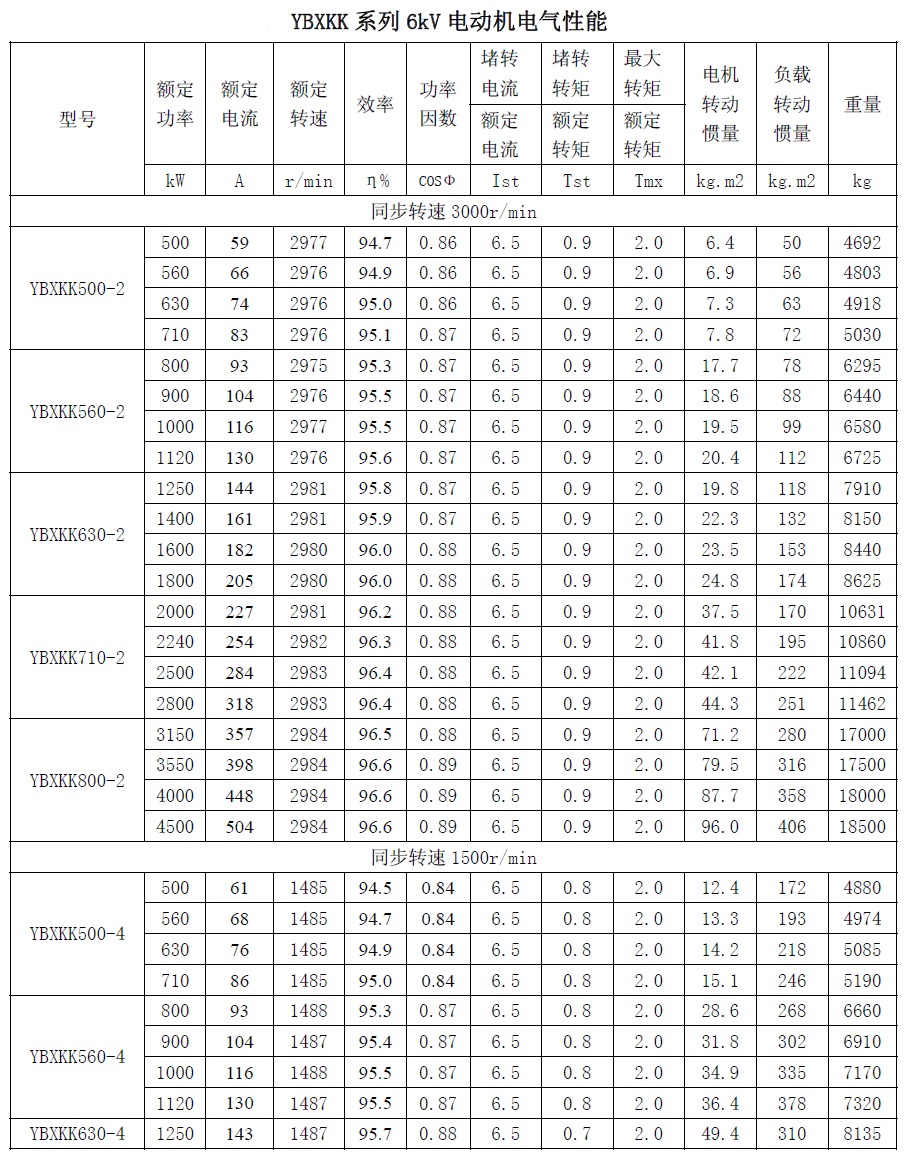

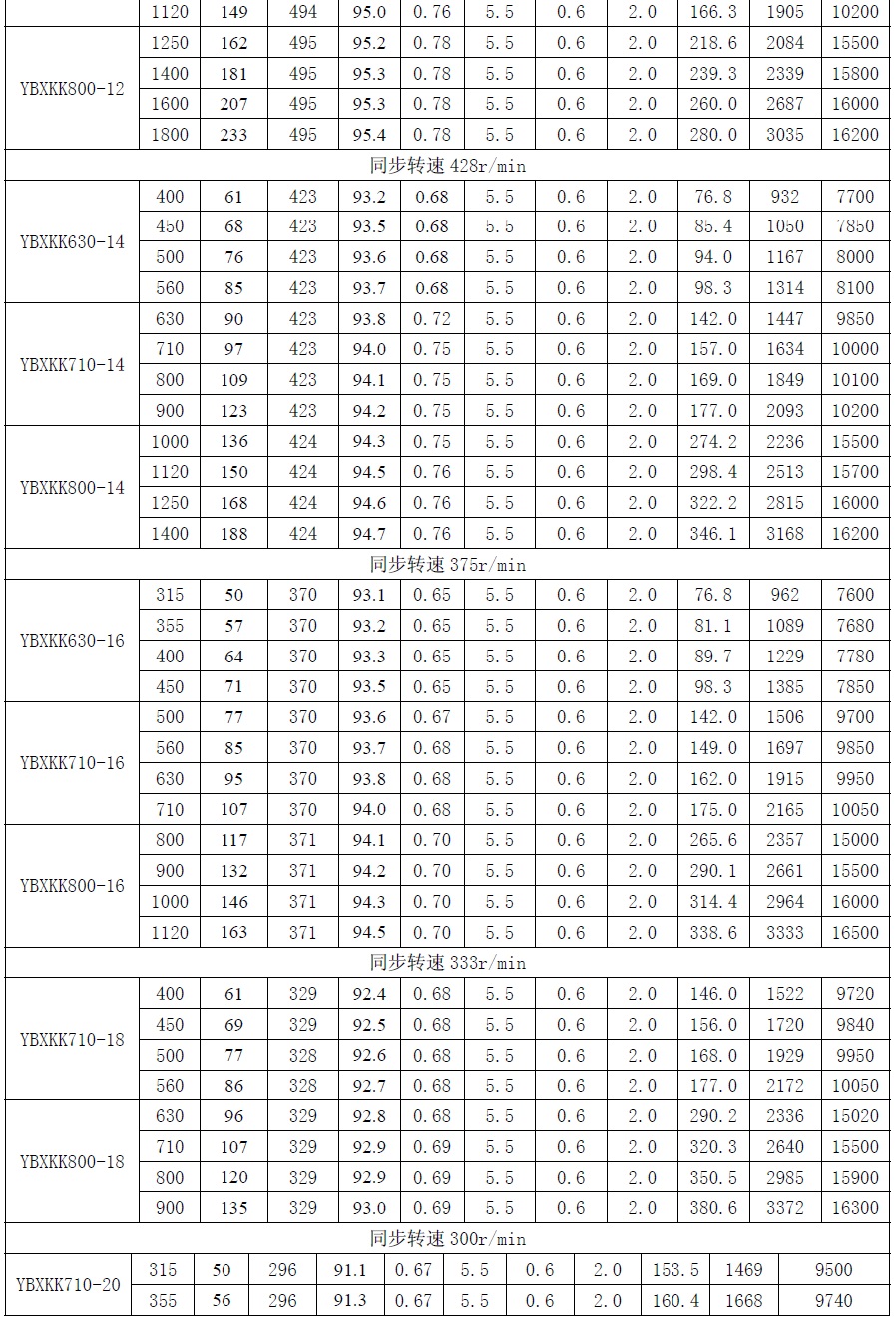

技术数据：

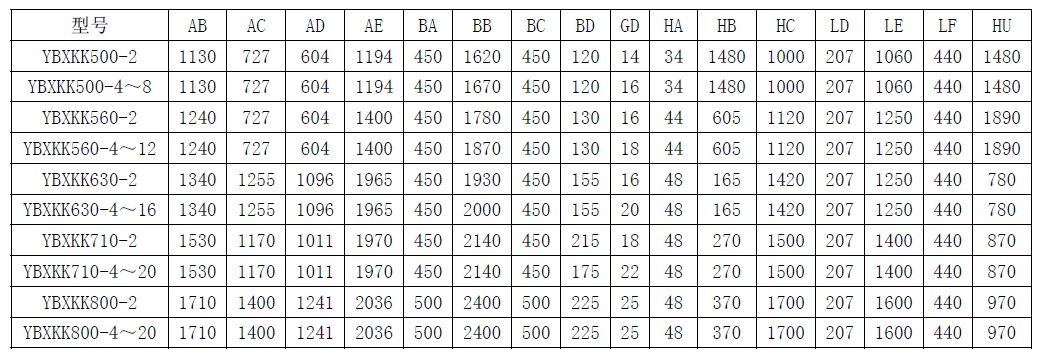

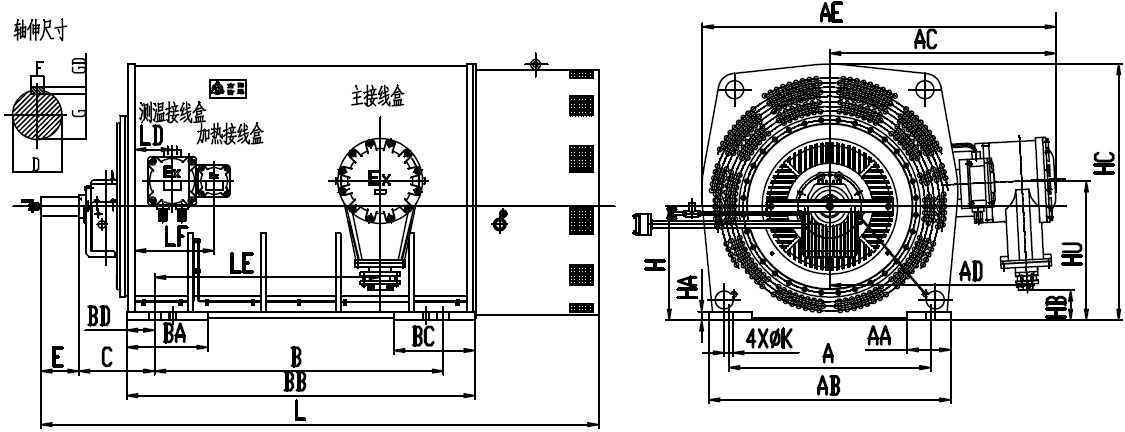

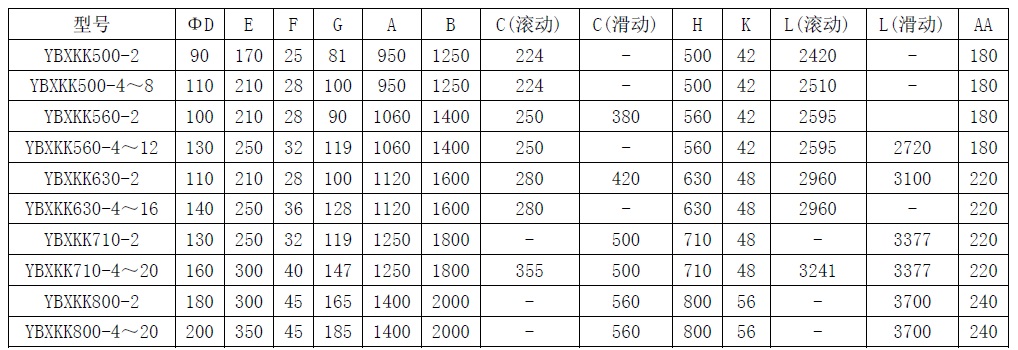

安装与外形尺寸：
