产品概述:
YB2系列高压隔爆型三相异步电动机采用当今国际高压中型电动机设计和制造理念, 结合本公司长期
以来生产高压防爆电动机的技术和经验,采用已经验证可靠的新技术、 新材料、新工艺而开发。产品
制造精良、性能优异,运行可靠。
用途:
适用于具有爆炸性环境的 1 区、2 区危险区域。可应用在石油化工、煤矿、矿山、港口、电厂、机械
工业等不同行业,用于驱动各种通用机械,如风机、压缩机、给水泵、 破碎机、卷扬机、离心机、切
削机床、运输机械等,是最理想的驱动设备。

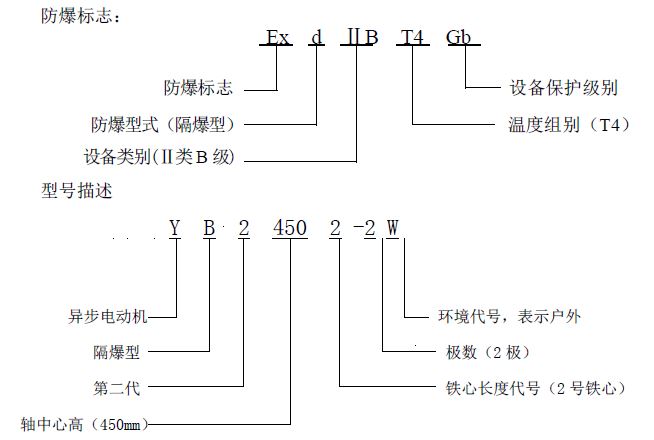

型号说明:
执行标准:
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机线端标志与旋转方向
GB/T 4772 旋转电机尺寸和输出功率等级
GB/T 4942.1 旋转电机整体结构的外壳防护等级(IP 代号)分级
GB 10068 中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法
GB 10069.3 旋转电机噪声测定方法及限值第 3 部分:噪声限值
GB 3836.1 爆炸性环境 第 1 部分:设备 通用要求
GB 3836.2 爆炸性环境 第 2 部分: 由隔爆外壳“d” 保护的设备
GB 3836.3 爆炸性环境 第 3 部分: 由增安型“e”保护的设备
GB 50058 爆炸和火灾危险环境电力装置设计规范
基本特征:

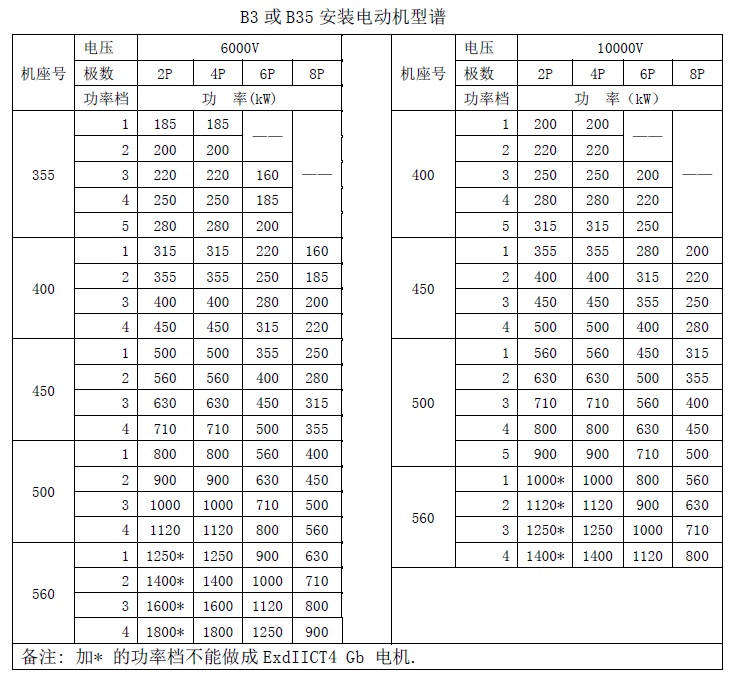

机 座 号:355~560
功率范围:160kW~1800kW 电 压:3000V~11000V
额定频率:50Hz 极 数:2~8 极热 分 级:155(F)
温升等级:80K(B 级)、105K(F 级)(每个机座号的每个极数最大一档功率)振动速度:2.3mm/s
效率: 3 级能效。符合GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 3 级。
冷却方式:IC411
安装方式:IMB3(也可做成IMB35) 防护等级:IP55
运行方式:S1
防爆级别: ExdⅠMb、ExdⅡBT4 Gb ExdⅡCT4 Gb
环境:温度-20℃~+40℃、海拔高度不高于 1000m 户内(标准配置)
可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、 户外湿热带(THW)、户外干热带(TAW)。

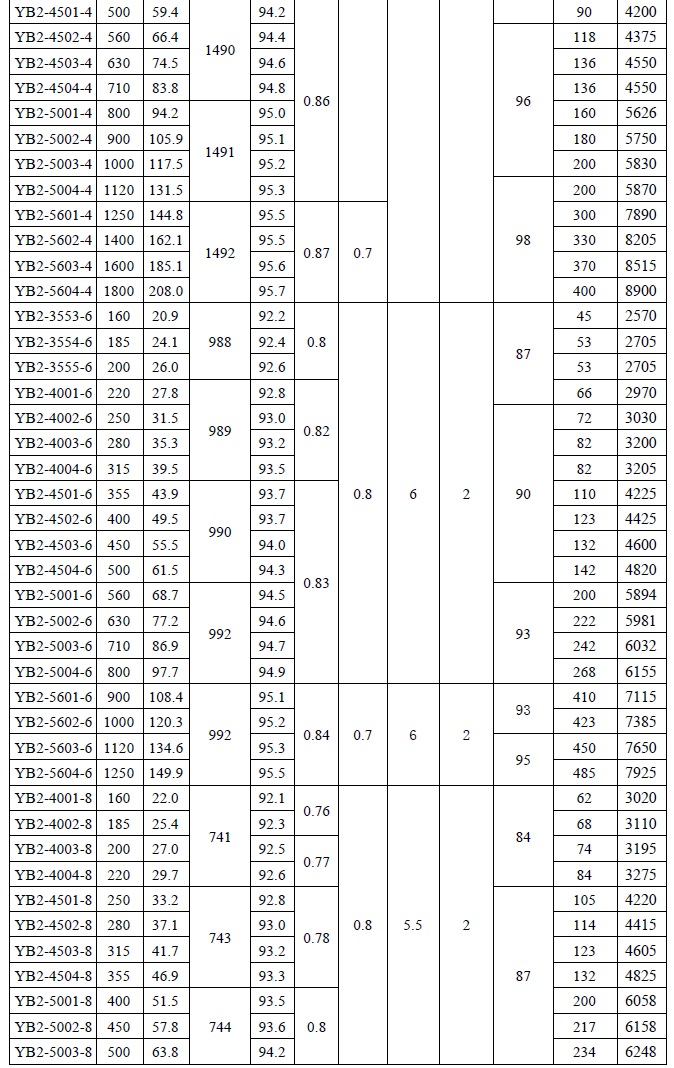

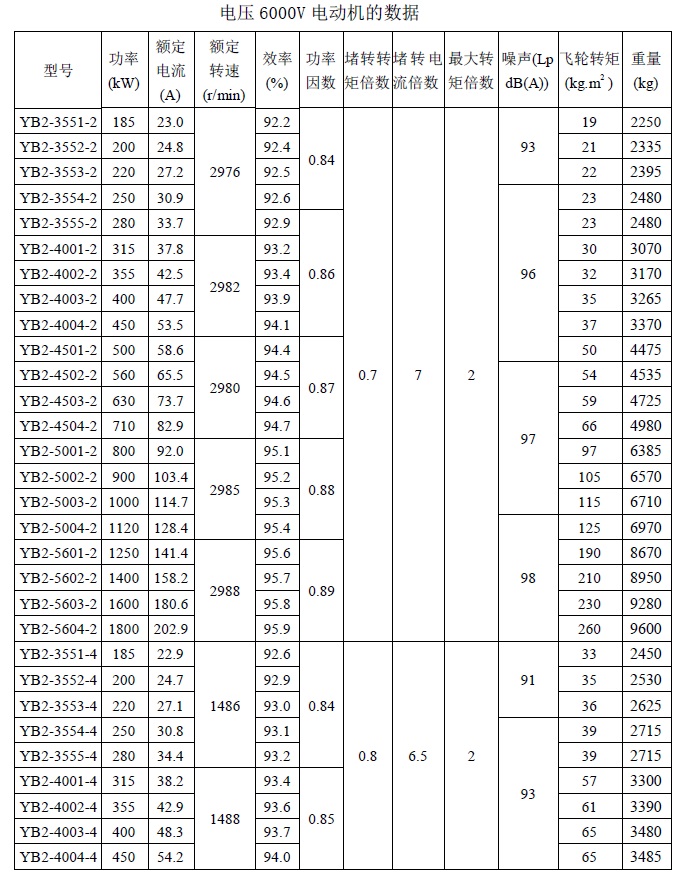

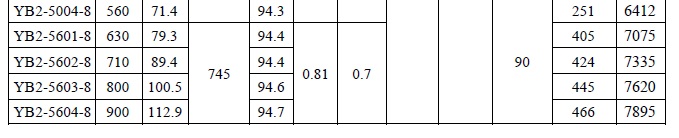

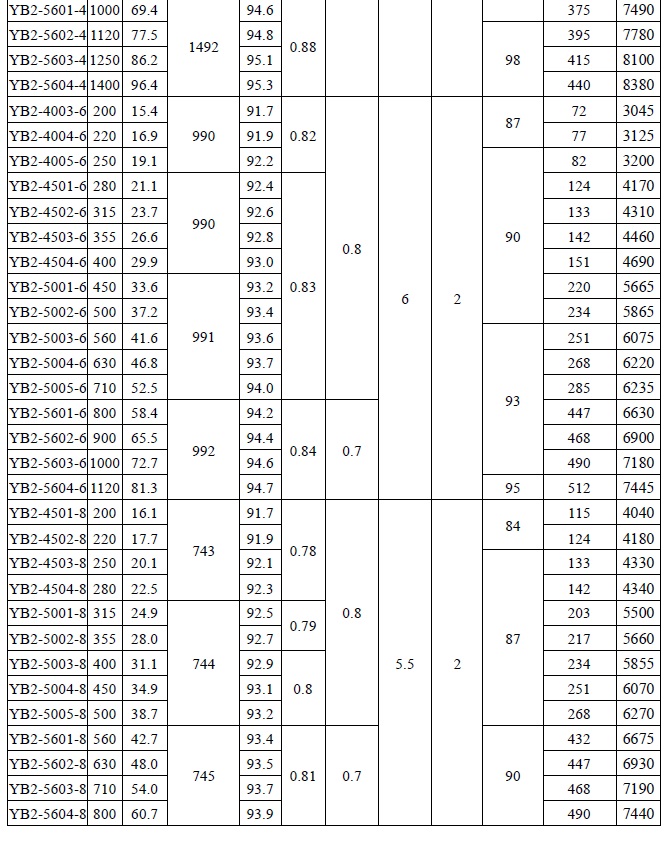

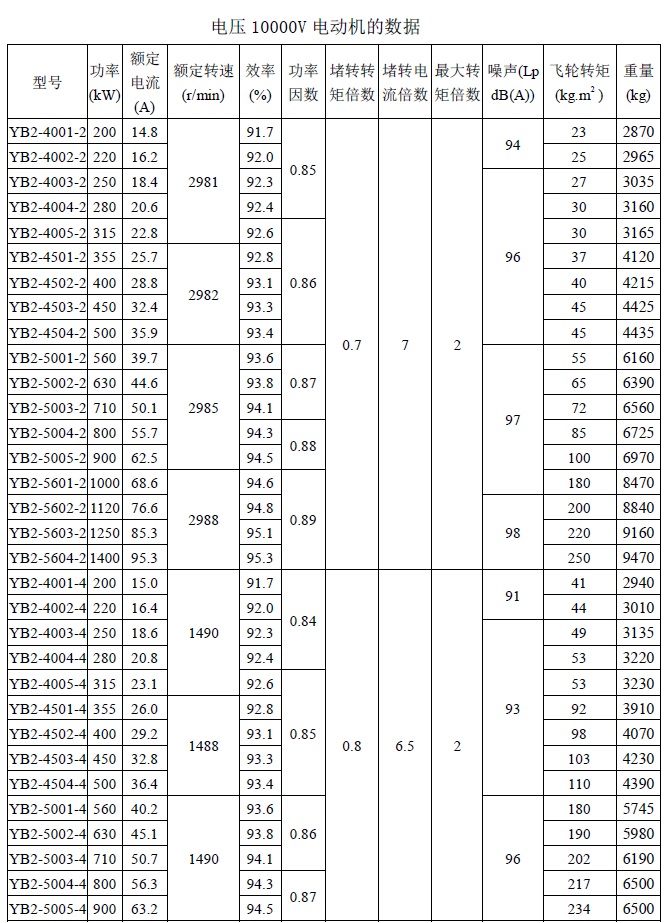

技术数据:

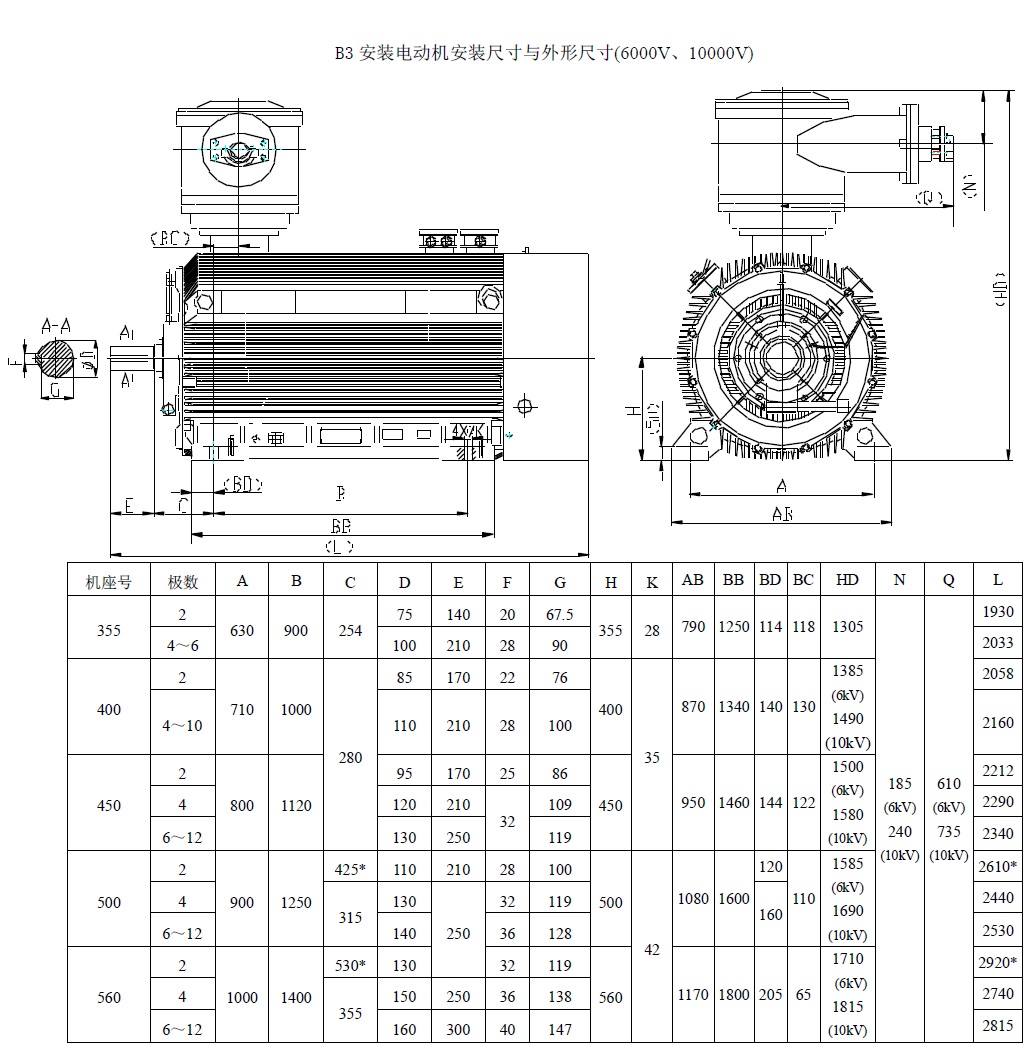

安装与外形尺寸:
