产品概述：

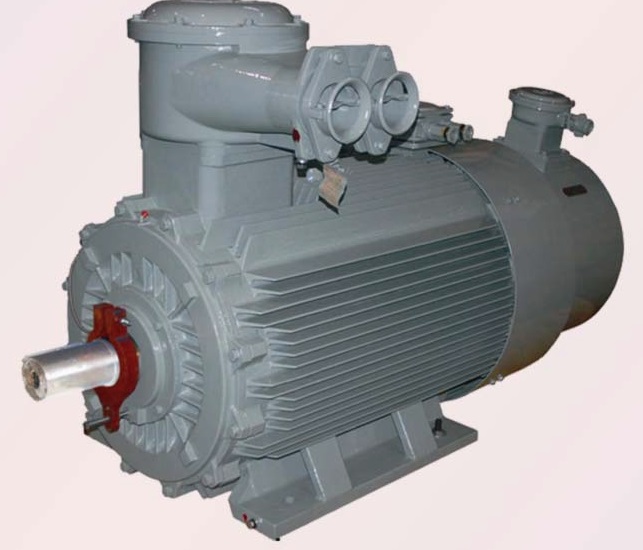

YBBP 系列隔爆型变频三相异步电动机(以下简称为:电动机)，是我公司根据市场需求而开发的新产品，与变频器配合使用，可以实现宽频率范围内无级调速，具有调速范围广、动态响应快、调速精度高等特点. 本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国 DIN42673 标准相同，有利于出口设备的配套和引进设备的备品备件。
用途：
适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所。是理想的动力设备。

型号说明：

执行标准：
GB 755-2008  旋转电机 定额和性能

GB 14711-2013  中小型旋转电机安全要求
GB 3836.1-2010  爆炸性环境 第 1 部分：设备 通用要求
GB 3836.2-2010  爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备
GB 1971-2006  旋转电机 线端标志与旋转方向
GB 10068-2008  轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB 18613-2012  中小型三相异步电动机能效限定值及能效等级
GB/T  997-2008  旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码) GB/T 1032-2012  三相异步电动机试验方法
GB/T 1993-1993   旋转电机冷却方法
GB/T 4942.1-2006 旋转电机整体外壳结构的防护等级(IP 代码)分级
GB/T 10069.1-2006 旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB/T 22714-2008   交流低压电机成型线绕匝间绝缘试验规范
GB/T 22719.1-2008 交流低压电机散嵌绕组匝间绝缘 第 1 部分：试验方法
GB/T 20161-2008 变频器供电的笼型感应电动机应用导则

基本特征：
机座号：80～560
额定功率范围：0.12～1400kW
极数：2～16 极
额定电压：
机座号 80～132, 电压为: 380V、660V 机座号 160～225,电压为: 380V、660V
机座号 250～400,电压为: 380V、660V、1140V 机座号 450～560，电压为: 660V、1140V
注：可按用户特殊的电压组织生产，定货请征询
注：可按用户特殊的频率组织生产，定货请征询
对于冷却方法为 IC411 的电动机（机座号 355 及以下）调频范围为 3Hz～60Hz， 对于冷却方法为 IC416 的电动机调频范围分为 2 种情况：
a)机座号 160～315 电动机的调频范围：2 极电动机为 3 Hz -60Hz，4 极及以上电动机的为 3Hz～100Hz。
b)机座号 355 及以上电动机的调频范围为 3Hz～50Hz。
绝缘等级：机座号 355 及以下为 155(F)级，机座号 400 及以上为 180(H)级
温升等级: 机座号 355 及以下 B 级(80K)，机座号 400 及以上为 90K.
效率：根据用户需要，冷却方式 IC411 电机可按 GB18613-2012 《中小型三相异步电动机能效限定值及能效等级》能效 2 级制造。
冷却方式：
机座号 132 及以下电动机--IC411(自扇冷)；
机座号 160～355 电动机--IC416(强迫通风) 或 IC411； 机座号 400 及以上电动机--IC416。
注：强迫通风用小电机（冷却方式为 IC416 时）所用电源条件与主电机相同，如有特殊要求，请定货时征询。
安装方式：IMB3(也可制造其它安装方式)。
防护等级：IP55
运行方式：S1
防爆标志：Ex dI Mb、Exd IIB T4 Gb、Ex d IIC T4 Gb。(Ex d IIC T4 Gb 产品机座号范围 80～400)
户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。
变频器使用要求：建议选用电机同防爆级别的防爆变频器，如果选用非防爆变频器，则需将变频器安装在无防爆要求的非危险场所。建议在变频器的输出端增加滤波器， 以减少变频电源中的谐波含量。在调频过程中，如果在某一频率段出现电机振动明显增大的情况，可通过设置变频器跳过该频率段。变频器输出端谐波含量不超过 5%，电动机端子处允许脉冲电压幅值不大于额定电压的 2.2 倍，电动机端子处电压上升时间大于 400ns。

环境条件：
环境空气温度：-15～+40℃, 特殊环境温度：-40～+60℃。
海拔：不超过1000m。

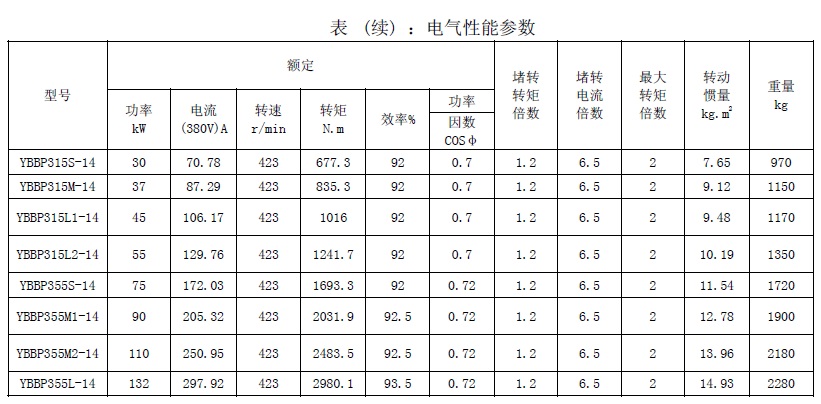

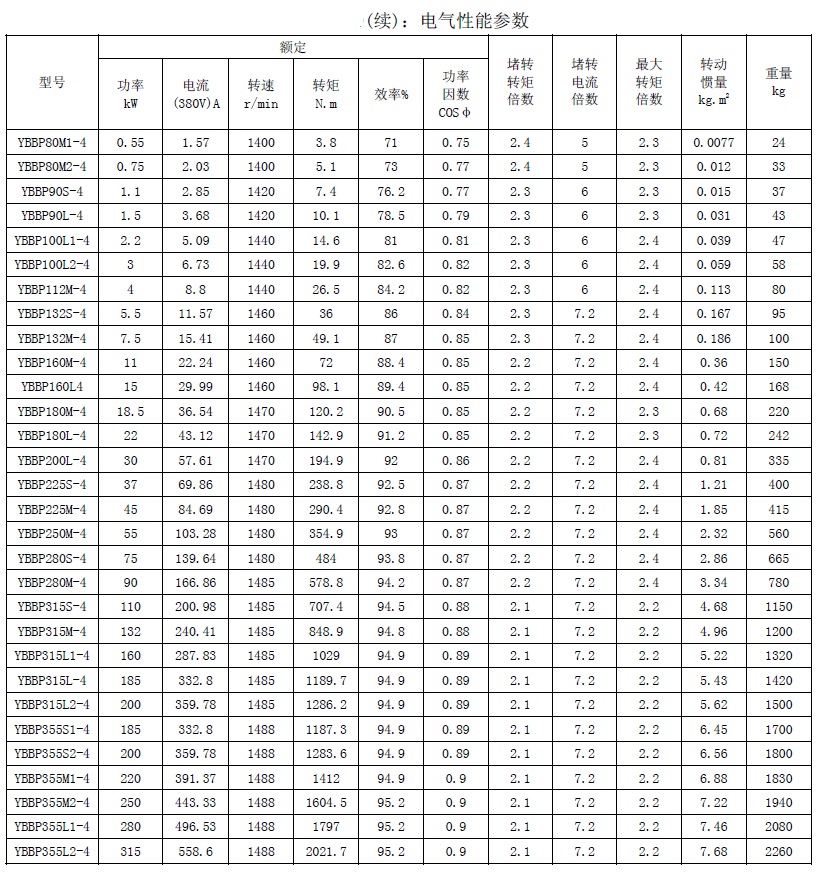

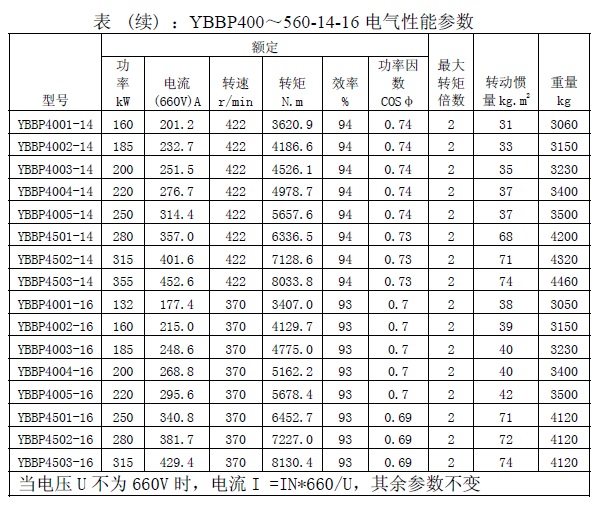

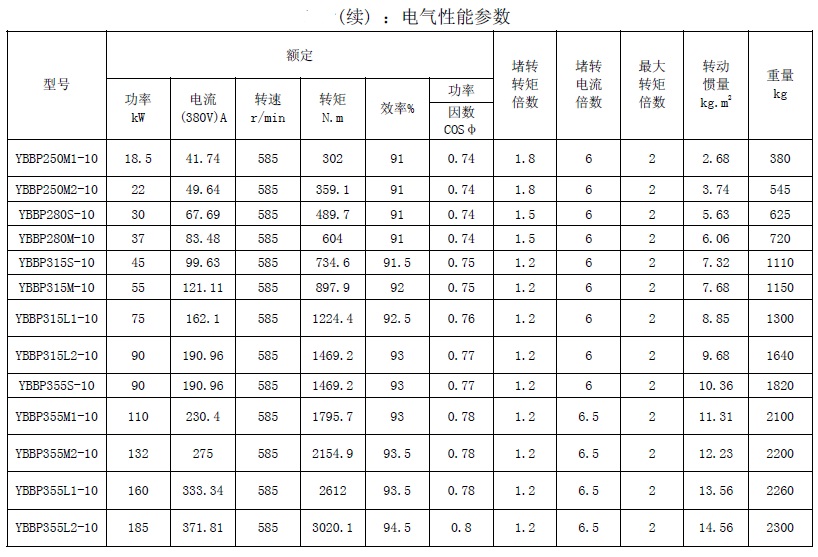

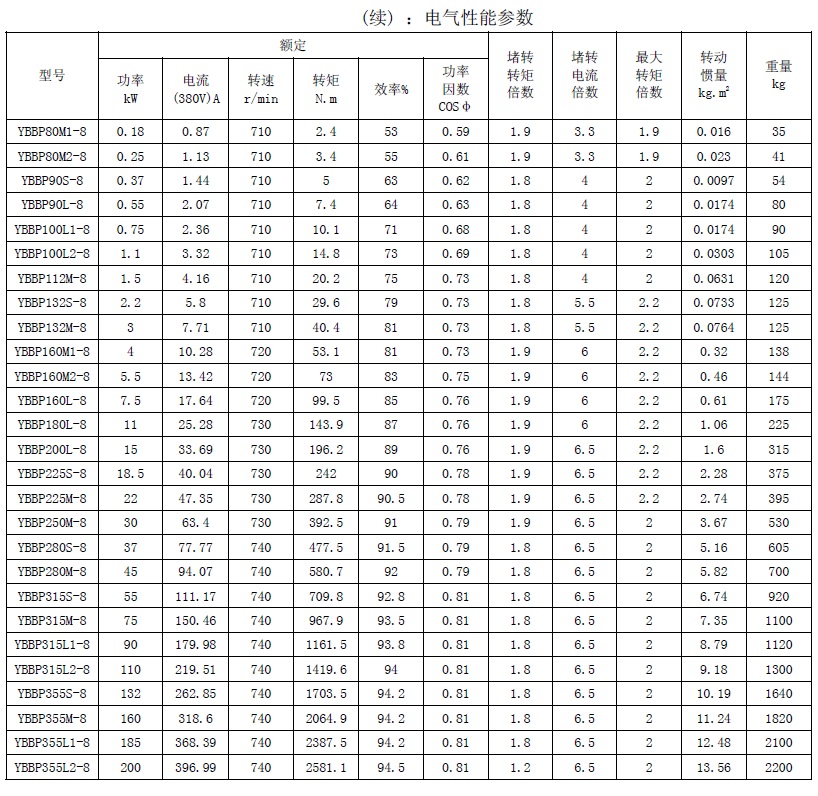

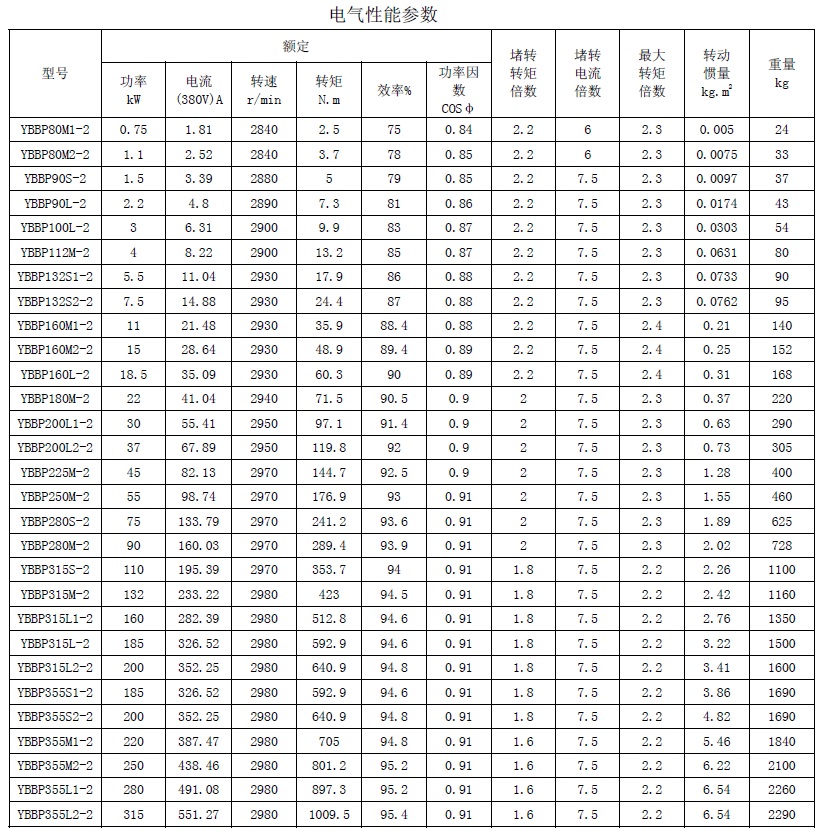

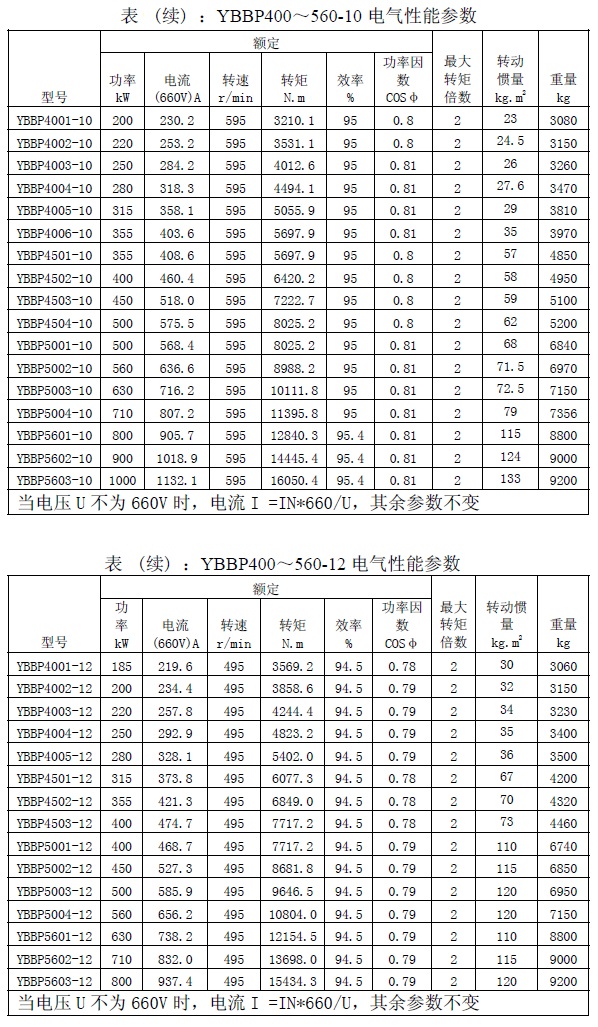

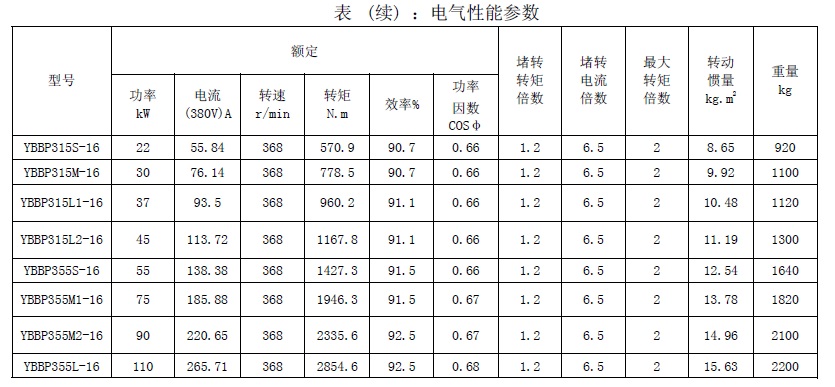

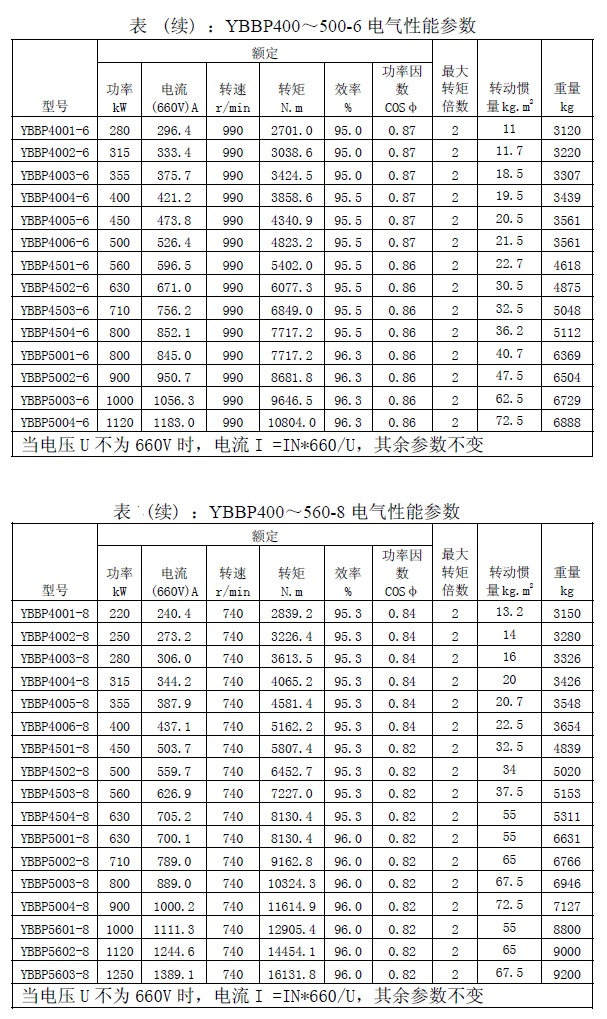

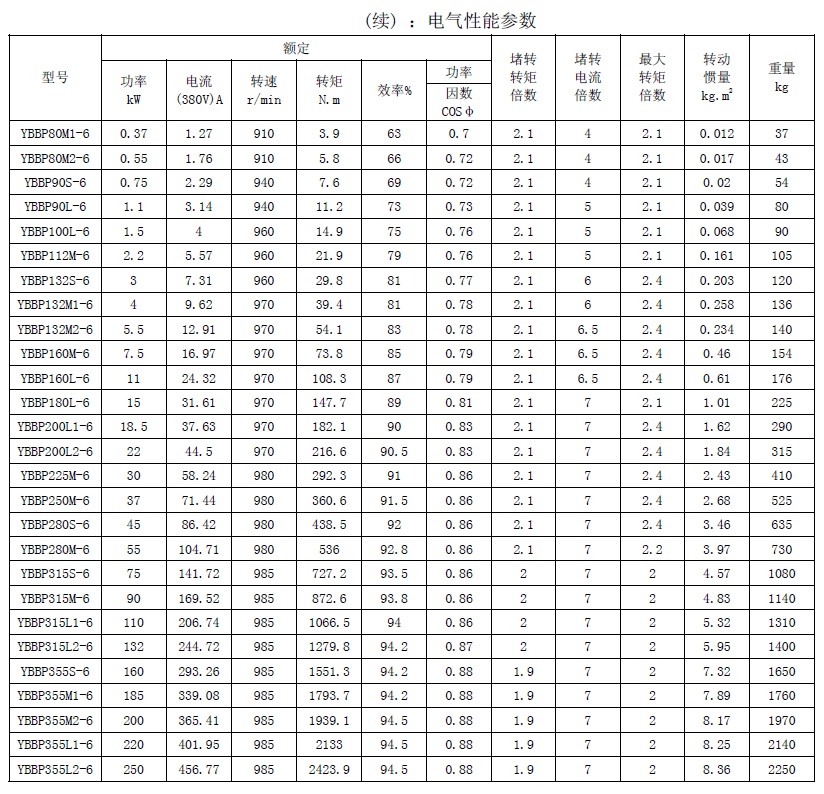

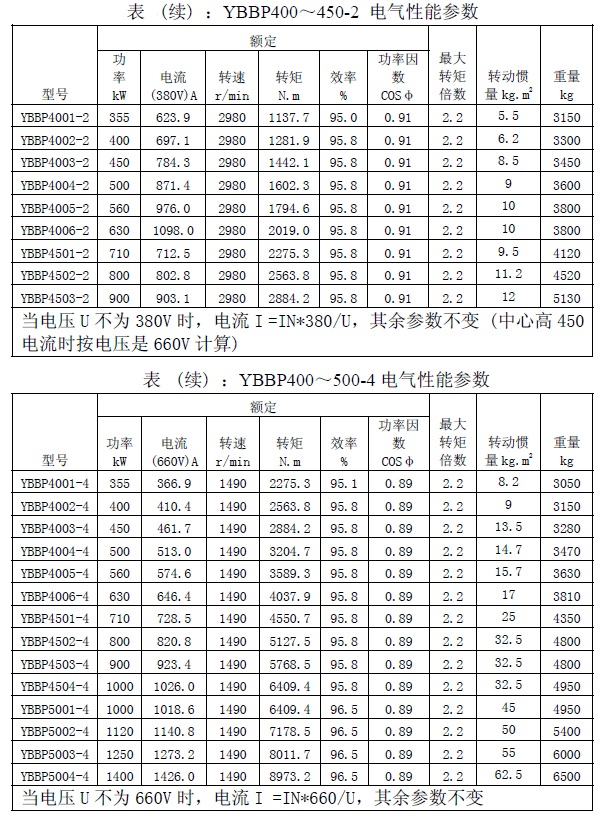

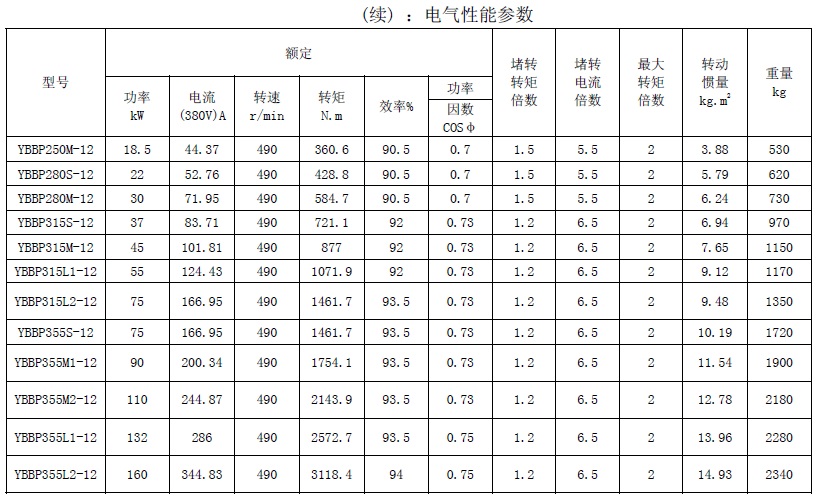

技术数据：

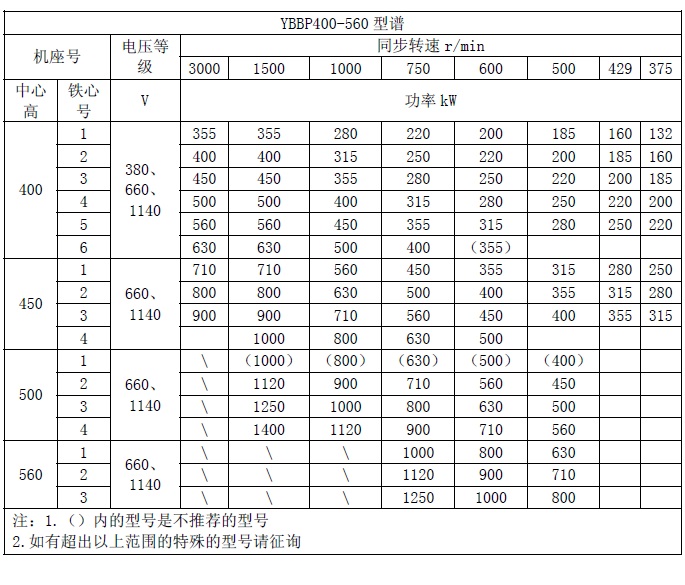

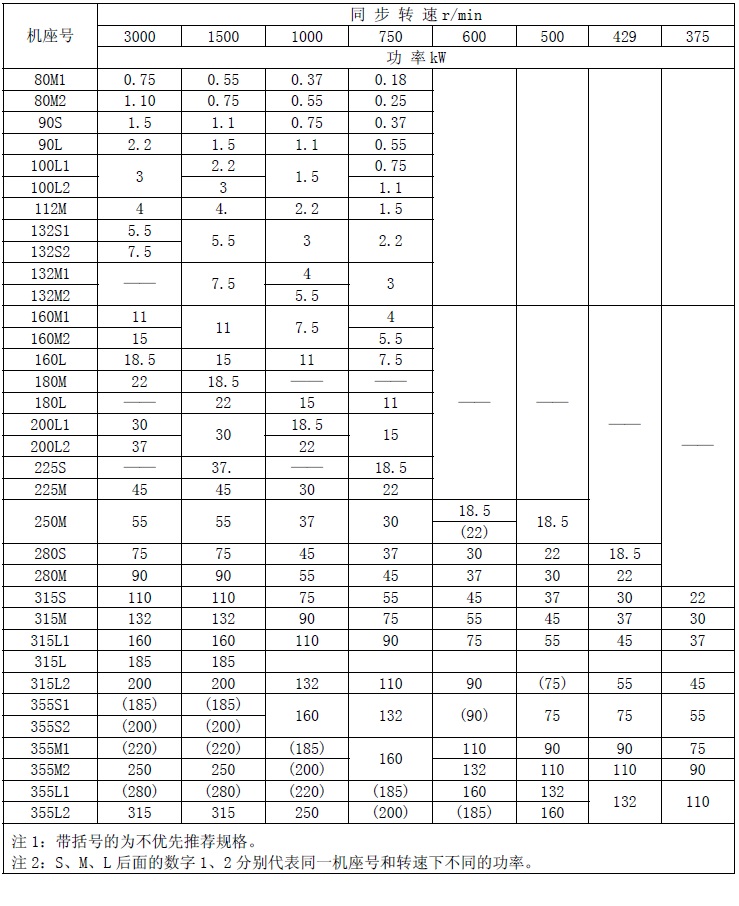

                                                       电动机型谱（80-355）

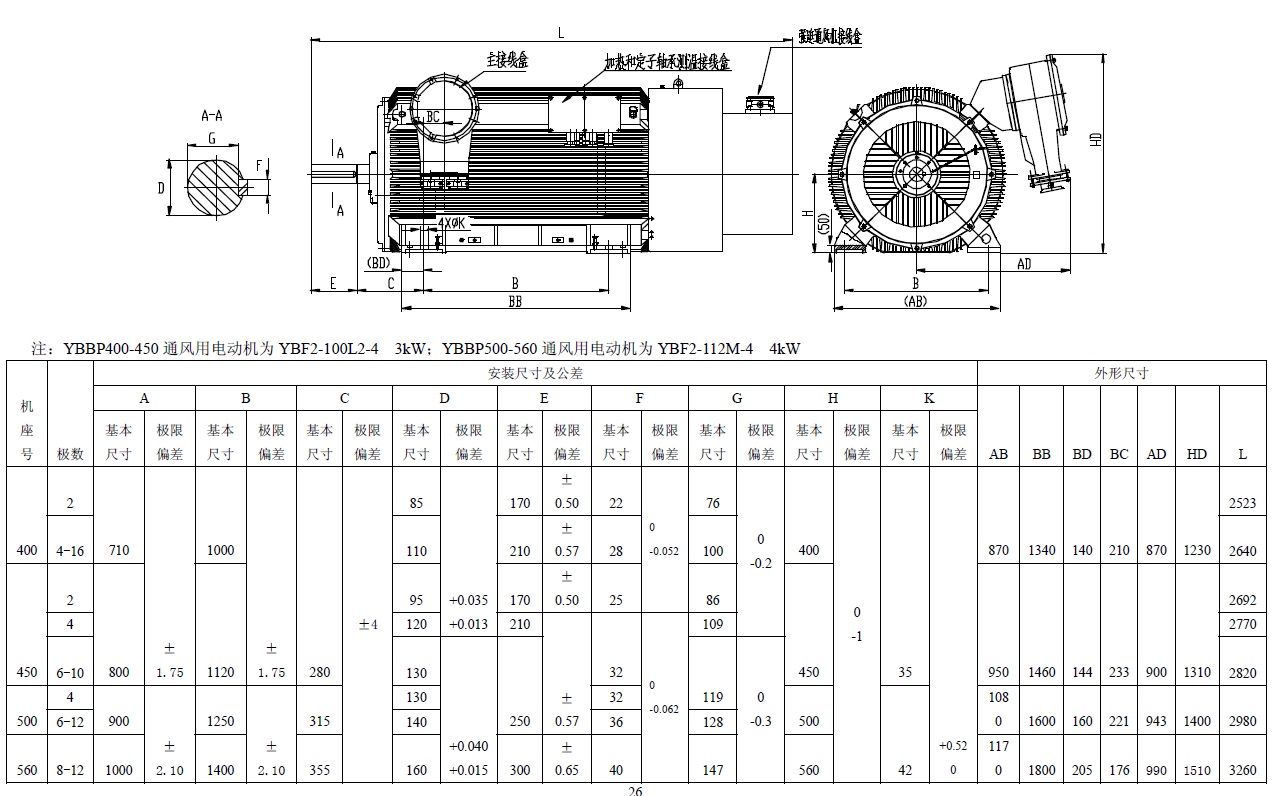

结构及安装和外形尺寸：

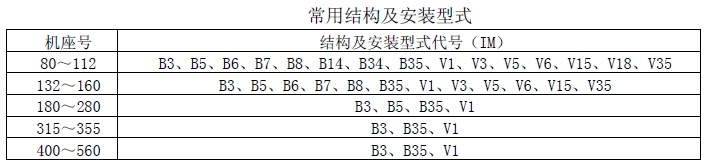

安装方式有5 种基本结构型式。可派生15 种常用结构及安装型式。
B3—机座带底脚、端盖无凸缘；
B5—机座不带底脚、端盖有凸缘；
B35—机座带底脚、端盖有凸缘；
B14—机座不带底脚、端盖有小凸缘；
B34—机座带底脚、端盖有小凸缘。

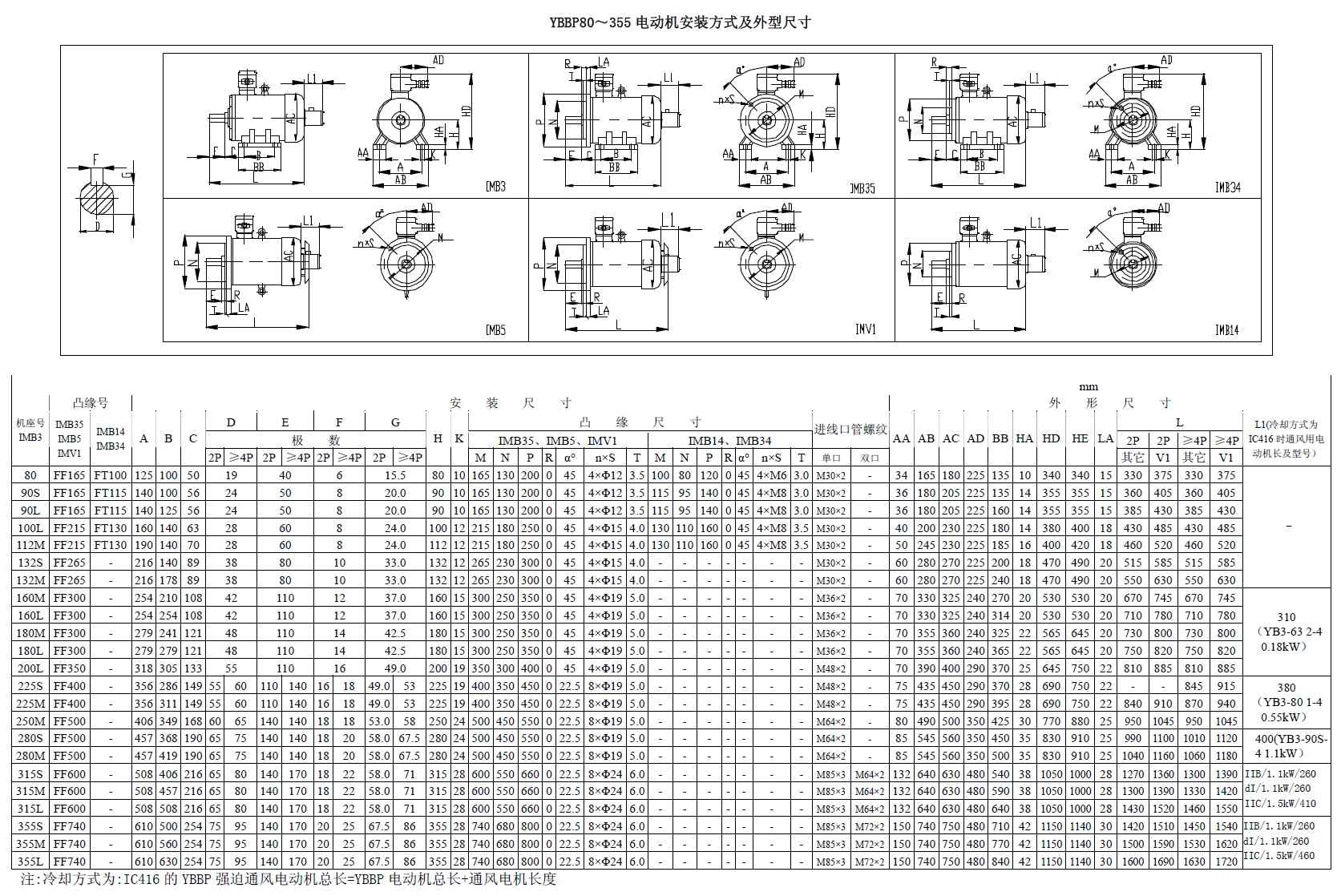

                                      结构及安装型式示意图
