产品概述：
YBBP 系列高压隔爆型变频调速三相异步电动机采用当今国际高压高效中型电动机设计和制造理念，结合本公司长期以来生产高压防爆电动机的技术和经验，采用已经验 证可靠的新技术、新材料、新工艺而开发的变频调速三相异步电动机。与变频器配合使 用，可以实现宽频率范围内无级调速，具有调速范围广、动态响应快、调速精度高等特 点。产品制造精良、性能优异，运行可靠。
用途：
适用于石油、煤炭、化工、冶金、电力、矿山、港口、机械工业等行业具有可燃性 气体或蒸汽与空气形成的爆炸混合物的 1 区、2 区危险区域。用于驱动需无级调速设备， 如泵、压缩机、风机、输送机、破碎机、搅拌机等机械设备。

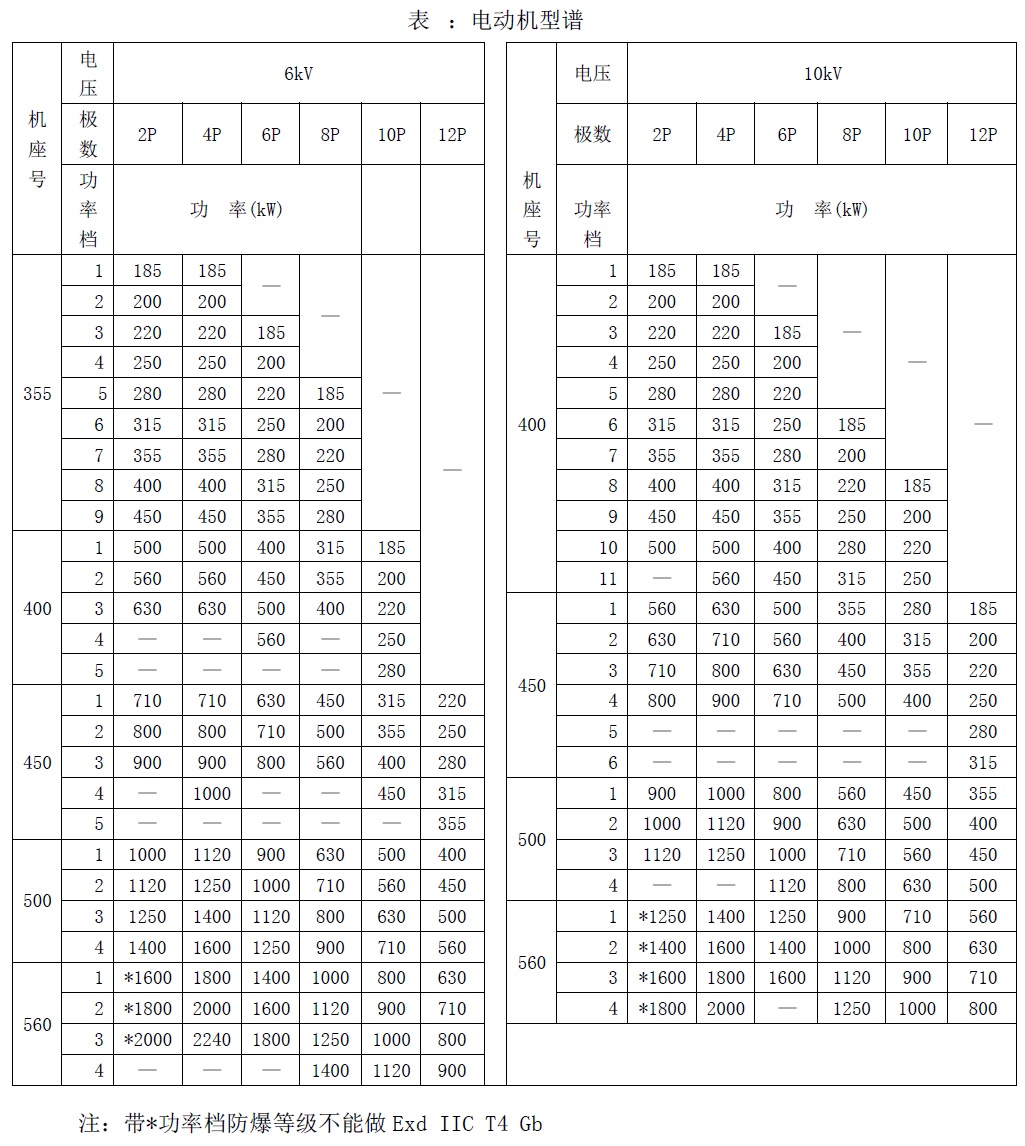

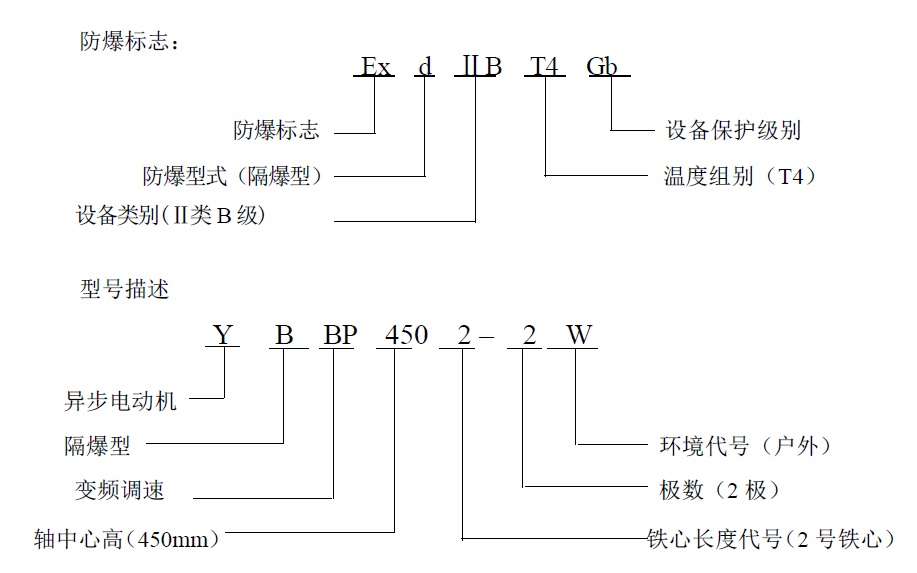

型号说明：


执行标准：
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T  22670-2008  变频器供电三相笼型感应电动机试验方法
GB/T 1993   旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772   旋转电机尺寸和输出功率等级
GB/T 4942.1  旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068  中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1  旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB10069.3  旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB3836.1 爆炸性环境第 1 部分：设备 通用要求
GB3836.2 爆炸性环境第 2 部分: 由隔爆外壳“d” 保护的设备
GB3836.3 爆炸性环境第 3 部分: 由增安型“e”保护的设备
GB30254 高压三相笼型异步电动机能效限定值及能效等级
GB50058 爆炸和火灾危险环境电力装置设计规范；
4.16 GB/T 1032  三相异步电动机试验方法

基本特征：
机 座 号 ：355～560
功率范围：160kW～2240kW
额定电压：3000V～11000V
基准频率：50Hz、60Hz
调频范围：5～50Hz(或 60Hz)（2P）；5～70Hz（4P）；5～100Hz（6P～8P）
50Hz 以下频率时，电机负载为恒转矩；50Hz 以上频率时，电机负载为恒功率
极数：2P～12P
热 分 级 ：155(F)
温升限值：80K（B 级）、105K（F 级）（每个机座号、每个极数最大一档功率）
主电机振动速度：2.3mm/s
效率：符合  GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效 2 级。
冷却方式：IC416 、IC411
安装方式：IMB3(也可做成IMB35)
防护等级：IP55
运行方式：S1
防爆级别：ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb
环境：温度-20～+40℃、海拔高度不高于 1000m
户内（标准配置）
可选配置：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防 中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、   户外干热带（TAW）。
变频器选用要求:
建议在变频器的输出端增加滤波器，以减少变频电源中的谐波含量。在调频过程中， 如果在某一频率段出现电机振动明显增大的情况，可通过设置变频器跳过该频率段。变 频器输出端谐波含量不超过 5%，电动机端子处允许脉冲电压幅值不大于额定电压的 2.2 倍，电动机端子处电压上升时间大于 400ns。

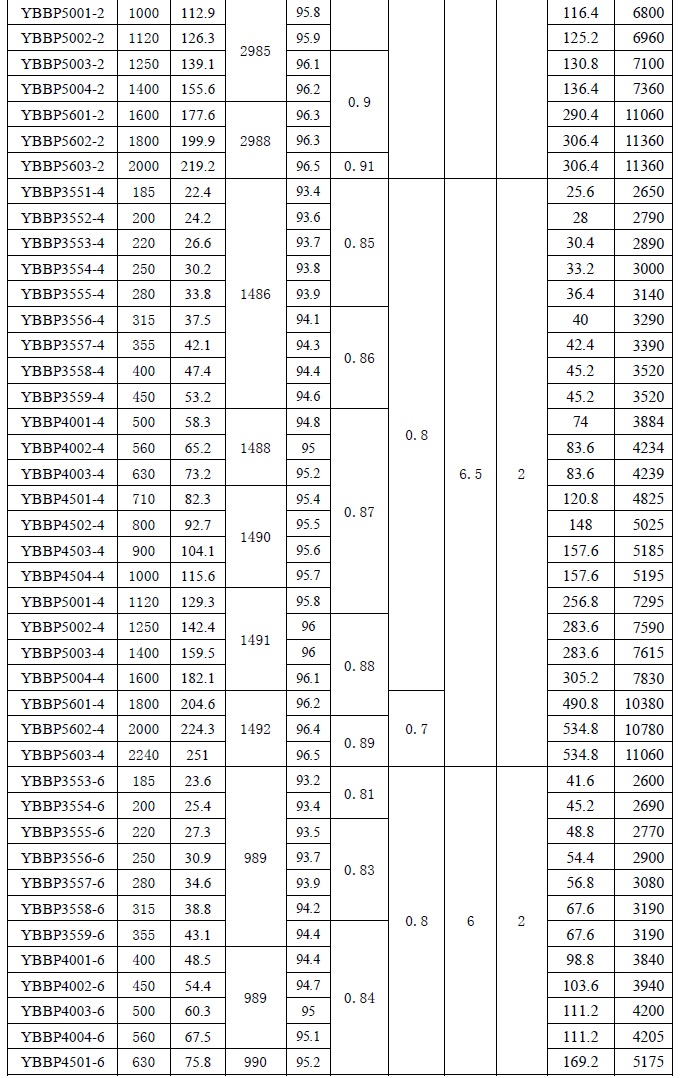

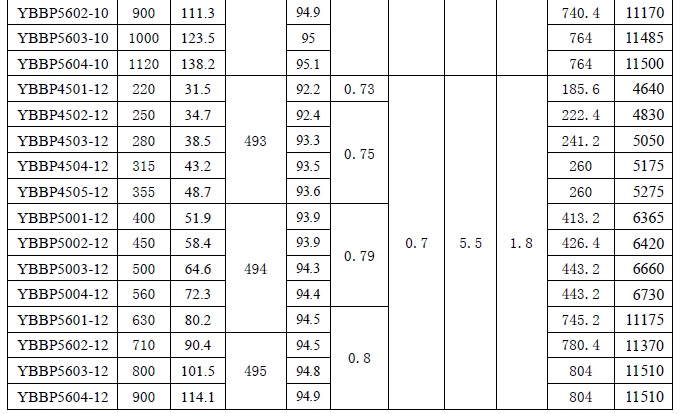

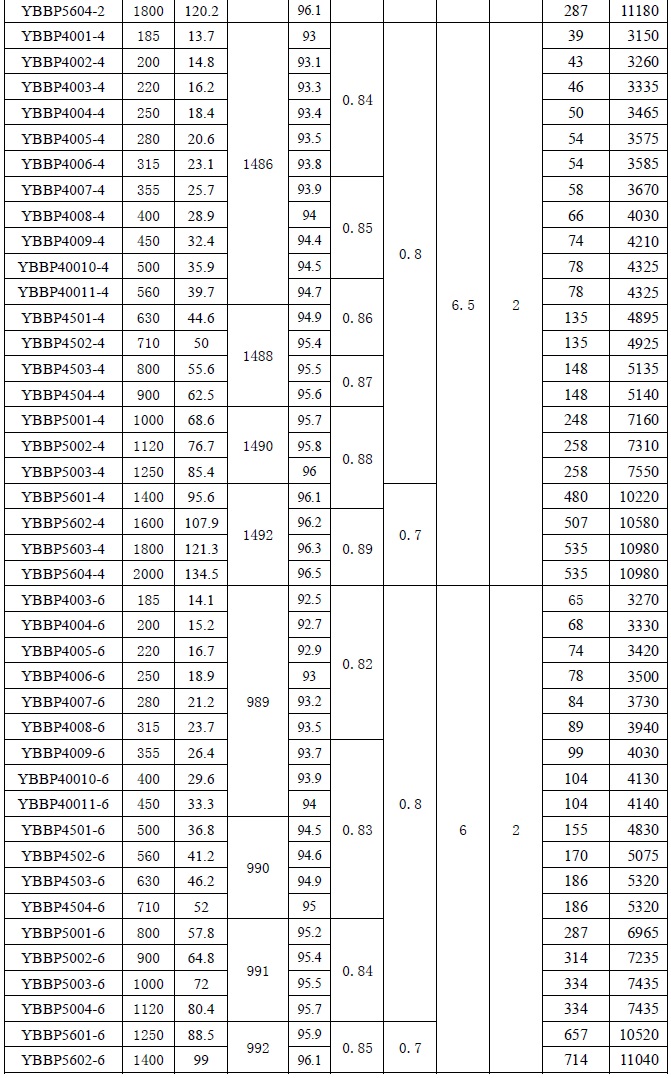

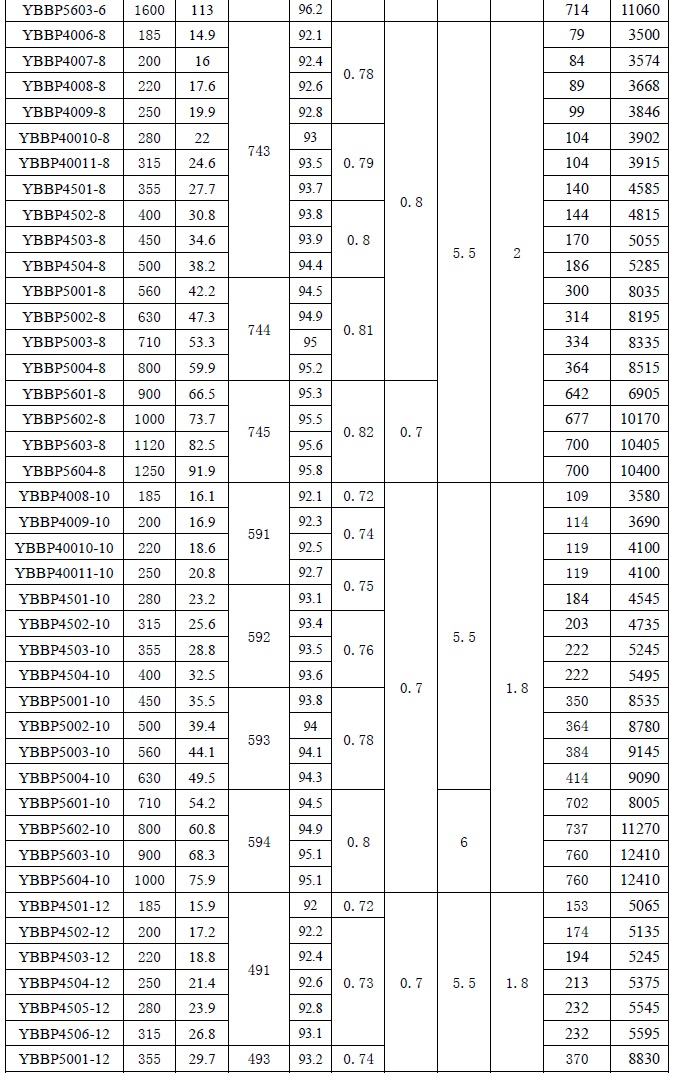

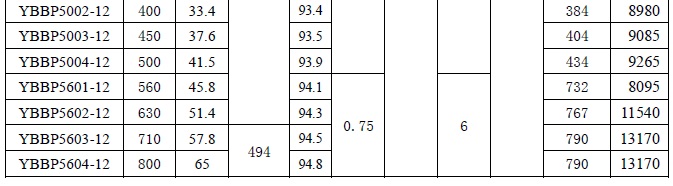

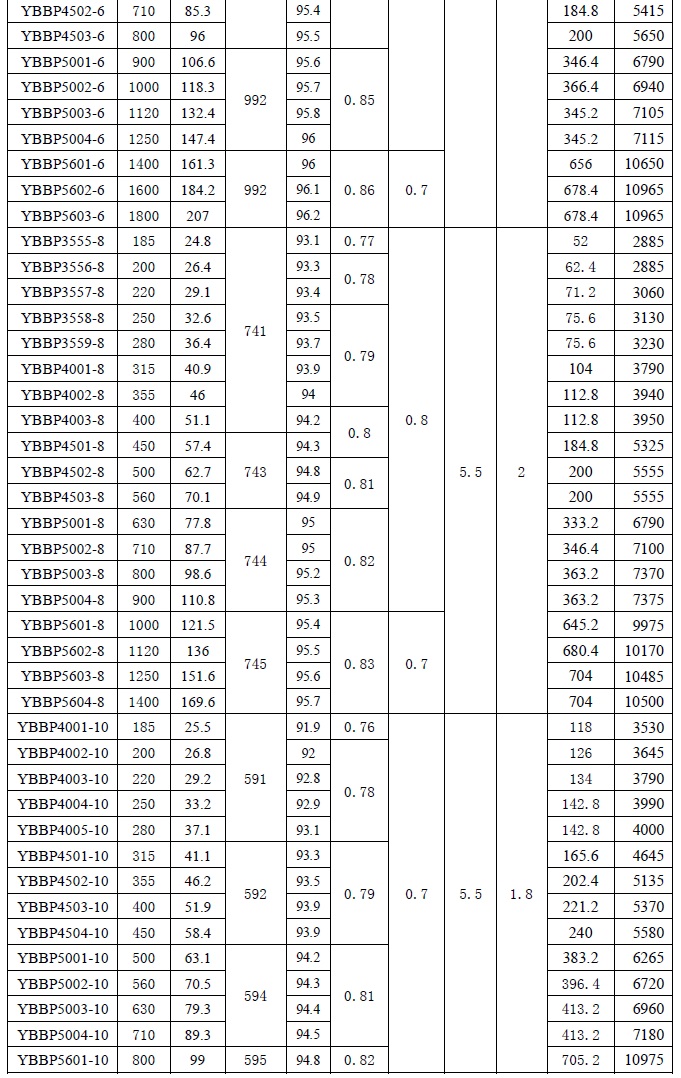

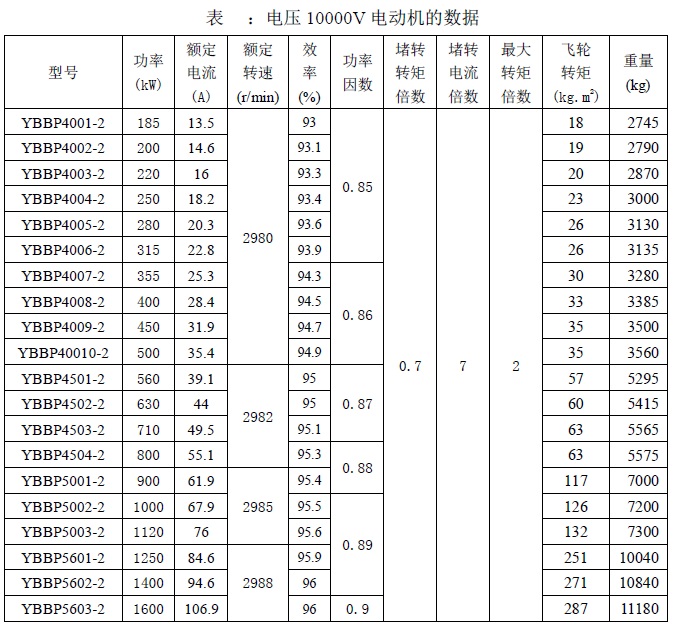

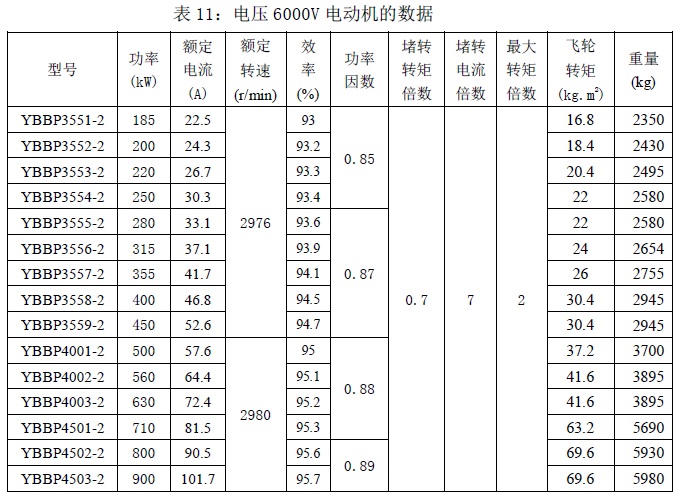

技术数据：

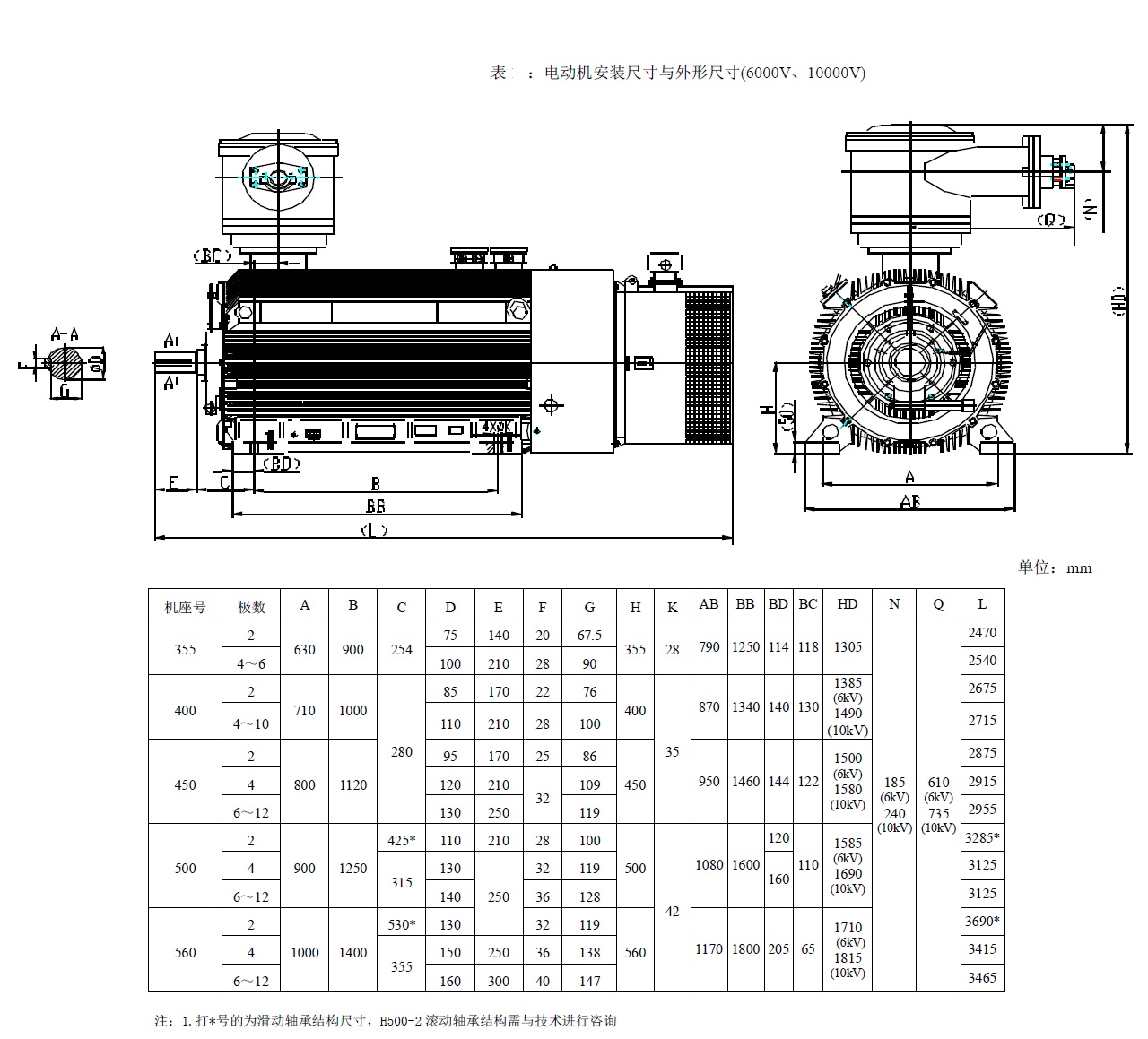

安装与外形尺寸：
