产品概述:
YE4系列高效率三相异步电动机,是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率三
相异步电动机。本系列电动机效率符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》
中的 1 级能效。
本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准的规定, 有利于出口机械设备的
配套安装和引进设备的备品备件,可以与 Y 系列电动机、Y2 系列电动机和 YE2、YE3 系列电动机互换。
具有性能优良, 使用安全可靠,振动、噪声比同类产品低的特点,符合环保要求。
用途:
适用于石油、化工、矿业、冶金、电力等行业中非爆炸环境的场所。是理想的动力设备。
型号说明:
执行标准:
GB/T 191 包装储运图示标志GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 2423.1 电工电子产品环境试验 第 2 标准:试验方法 试验 A:低温
GB/T 2423.4 电工电子产品环境试验 第 2 部分: 试验方法 试验 Db:交变湿热(12h+12h 循环)
GB/T 2423.16 电工电子产品环境试验 第 2 标准:试验方法 试验 J 和导则长霉
GB/T 2423.17 电工电子产品基本环境试验规程 试验 Ka: 盐雾试验方法
GB/T 2423.33 电工电子产品环境试验 第 2 标准:试验方法 试验 Kca:高浓度二氧化硫试验
GB/T 4772.1 旋转电机尺寸和输出功率等级 第 1 部分:机座号 36~400 和凸缘号 55~1080
GB/T 4942.1 旋转电机整体结构的防护等级(IP 代码)分级
GB 10068 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法
GB 14711 中小型旋转电动机安全要求
GB 18613 中小型三相异步电动机能效限定值及能效等级
GB/T 12351 热带型旋转电机环境技术要求
GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘 第 1 部分:试验方法JB/T 4159 热带电工产品 通用技术要求
基本特征:
机座号:80~355。
额定功率范围:0.75~375kW。
极数:2~8极。
额定电压: 380、660、380/660。(注:基本系列3kW及以下电压380V为Y接,大于3kW以上
电压380V为△接;也可按特殊电压制造)。
额定频率:50Hz
热分级:155℃(F)。
温升:B 级(80K)
冷却方式:IC411
效率:1 级能效,符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的 1 级能效。
安装方式:IMB3(也可制造其它安装方式)。
防护等级:IP55。
运行方式:S1。
环境空气温度:-15~+40℃。海拔:不超过 1000m。
(特殊的环境空气温度、海拔需双方约定,请在订货时提出。)
海拔:不超过1000m。
户内(标准配置)。可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、
户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、
户外干热带(TAW)。
主接线盒:本系列电动机接线盒位于机座的顶部(标准配置)、右侧或左侧(可选配置)。

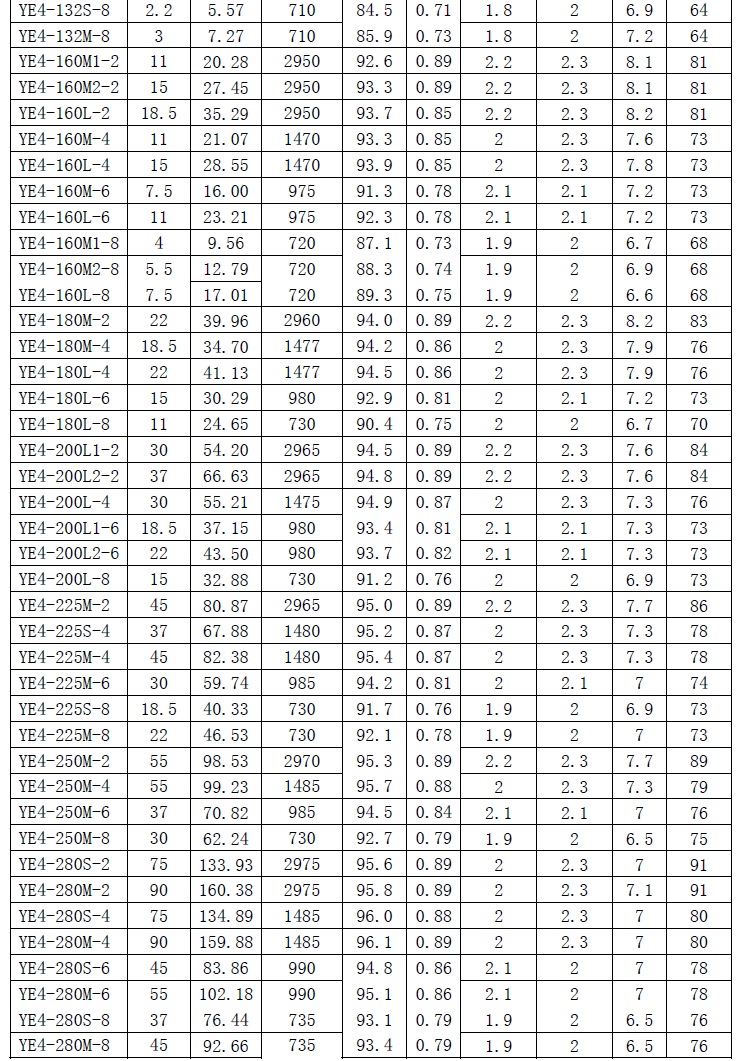

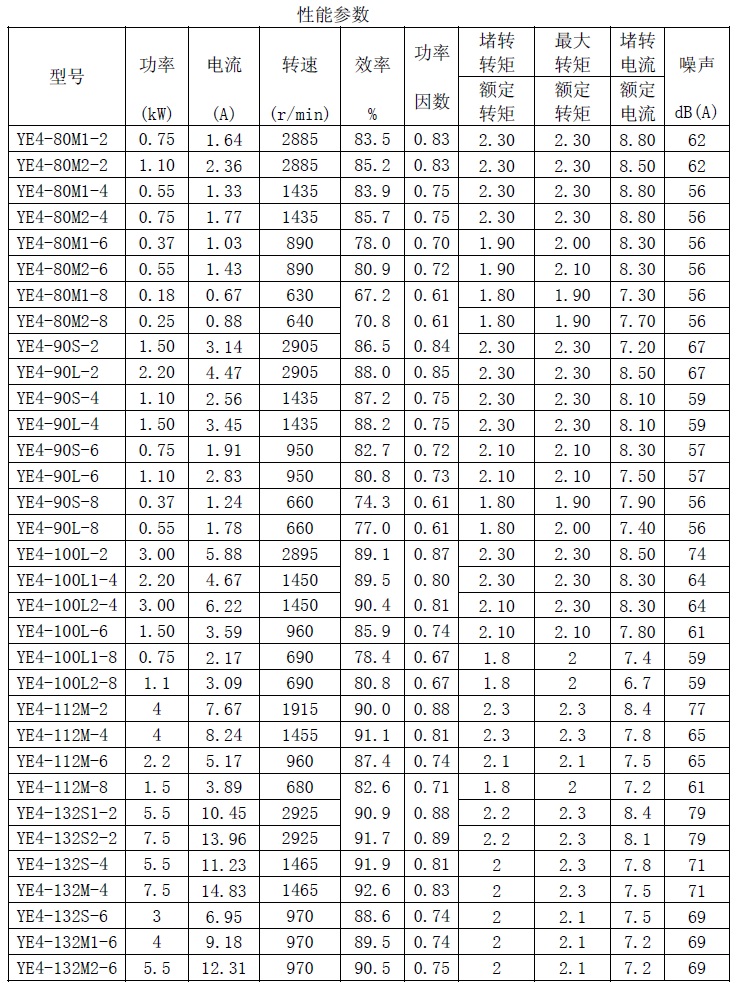

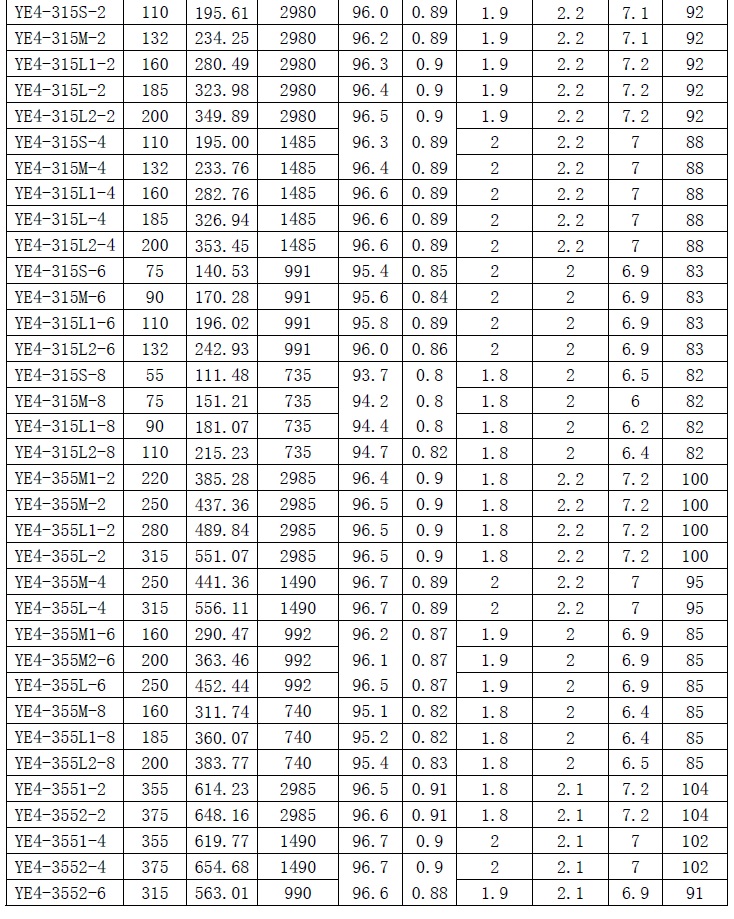

技术数据:

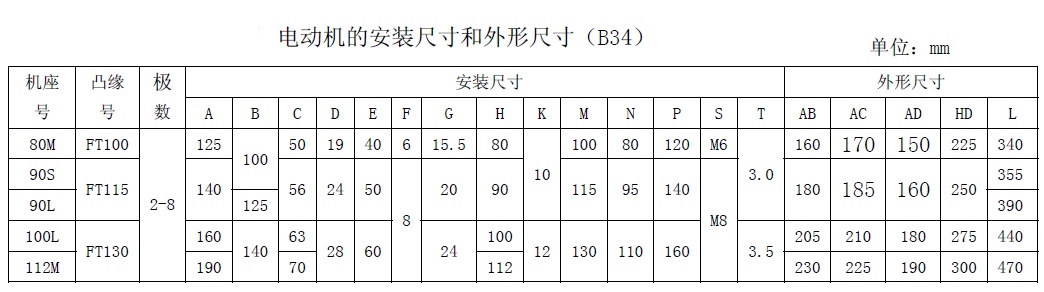

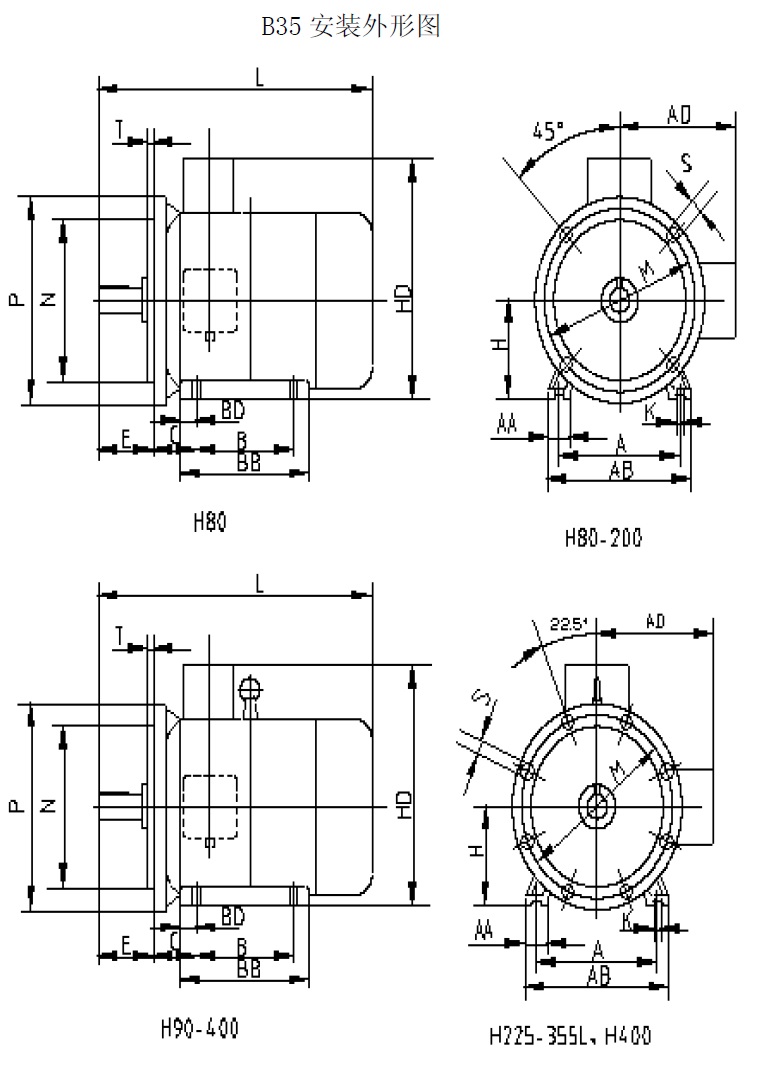

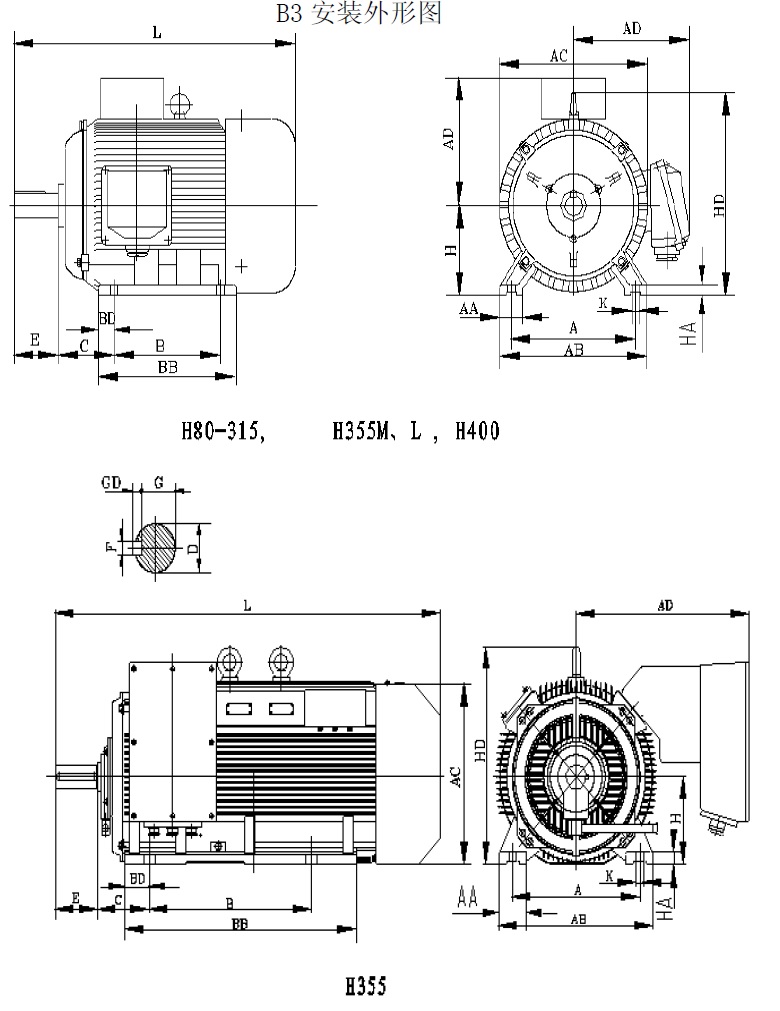

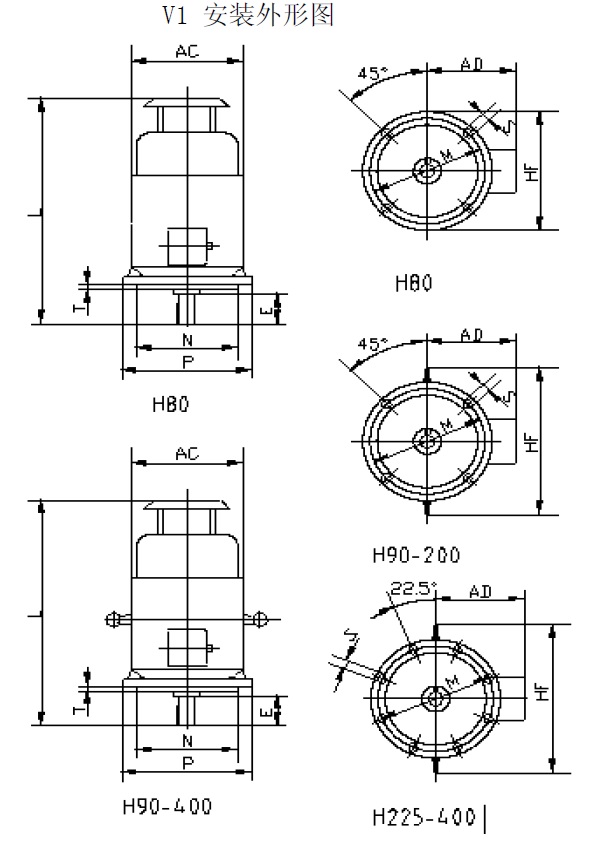

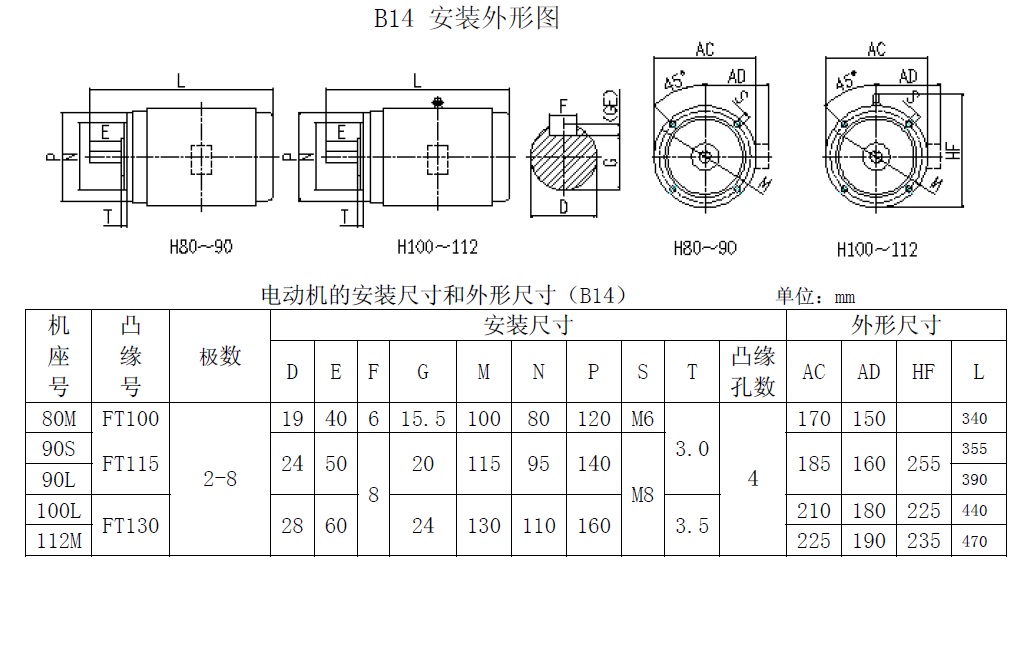

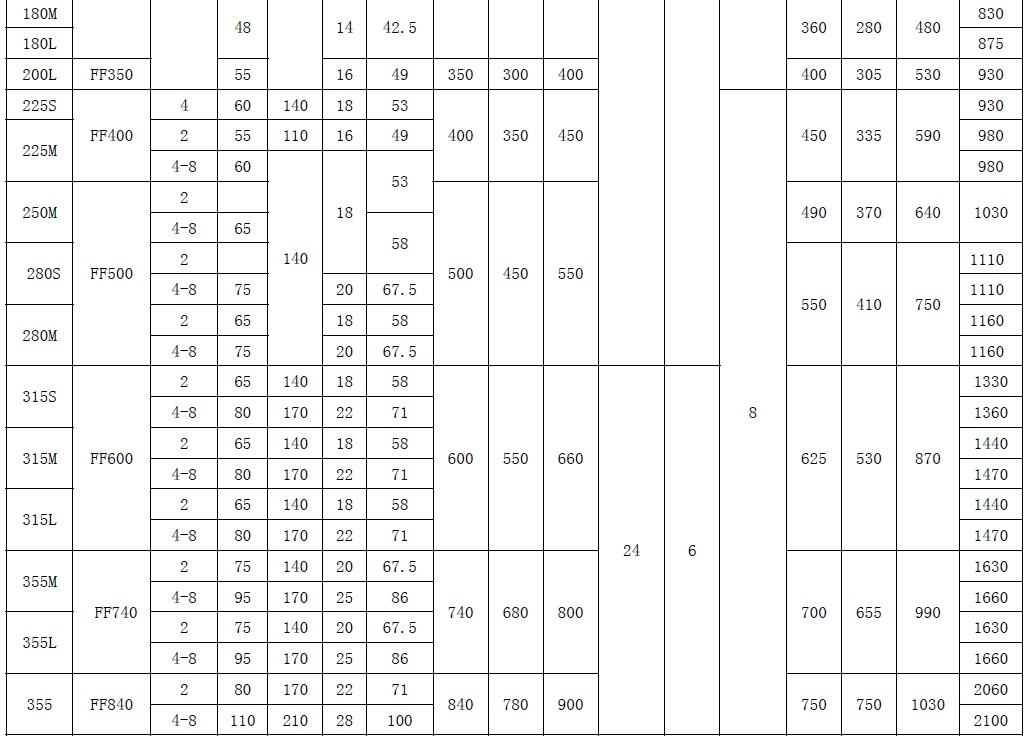

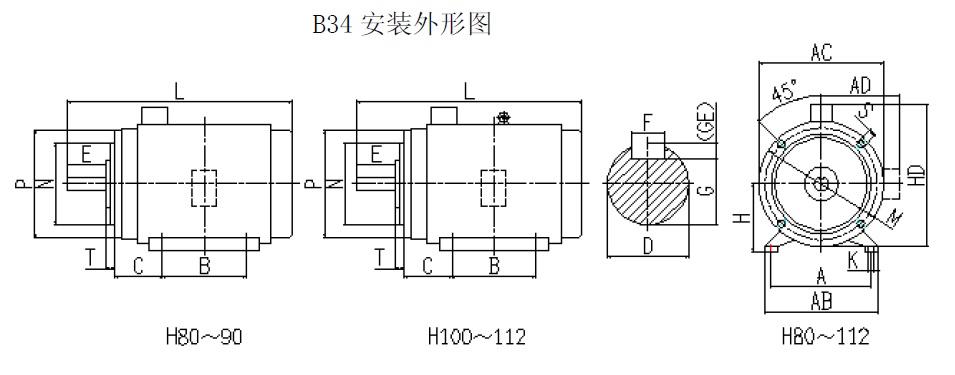

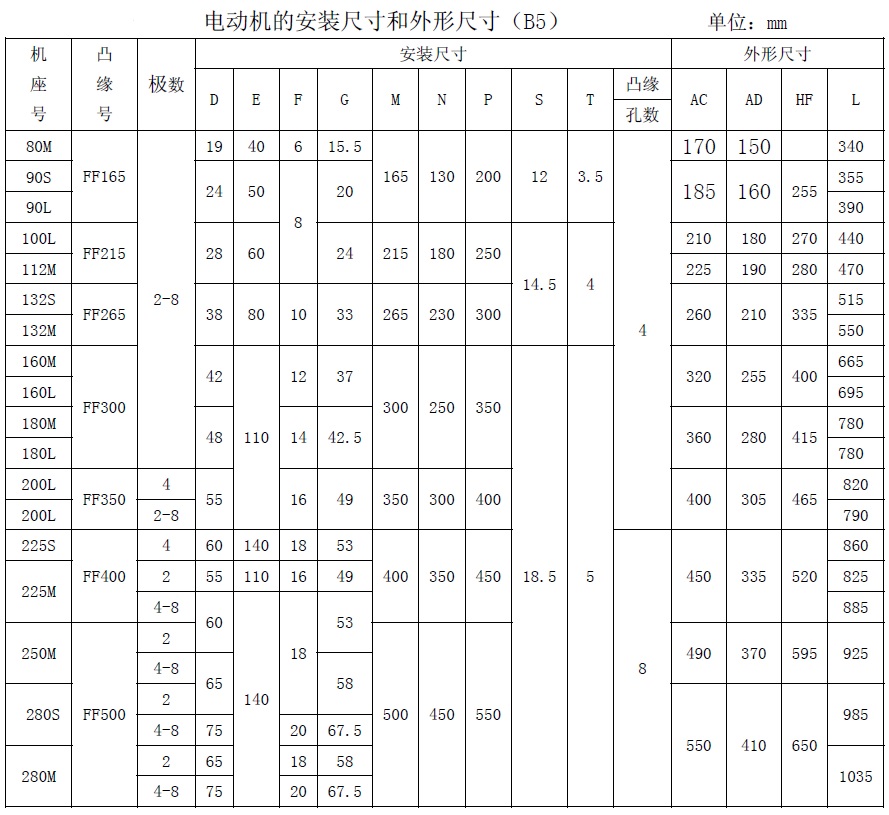

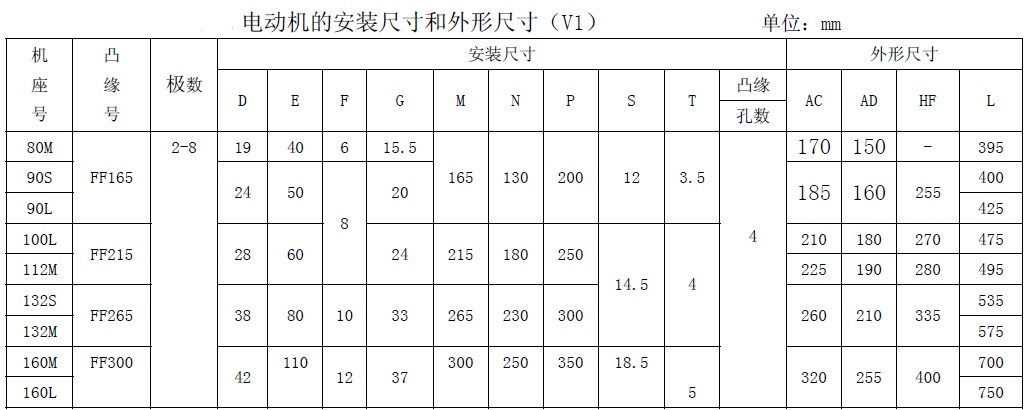

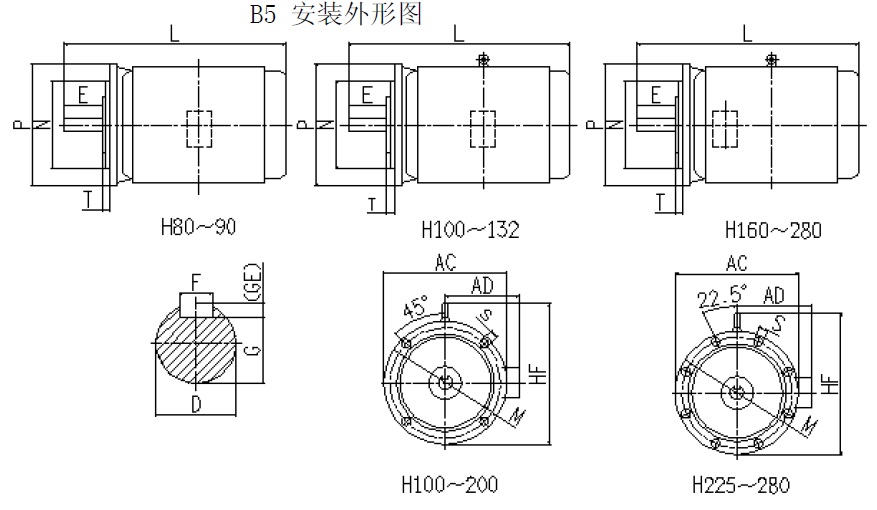

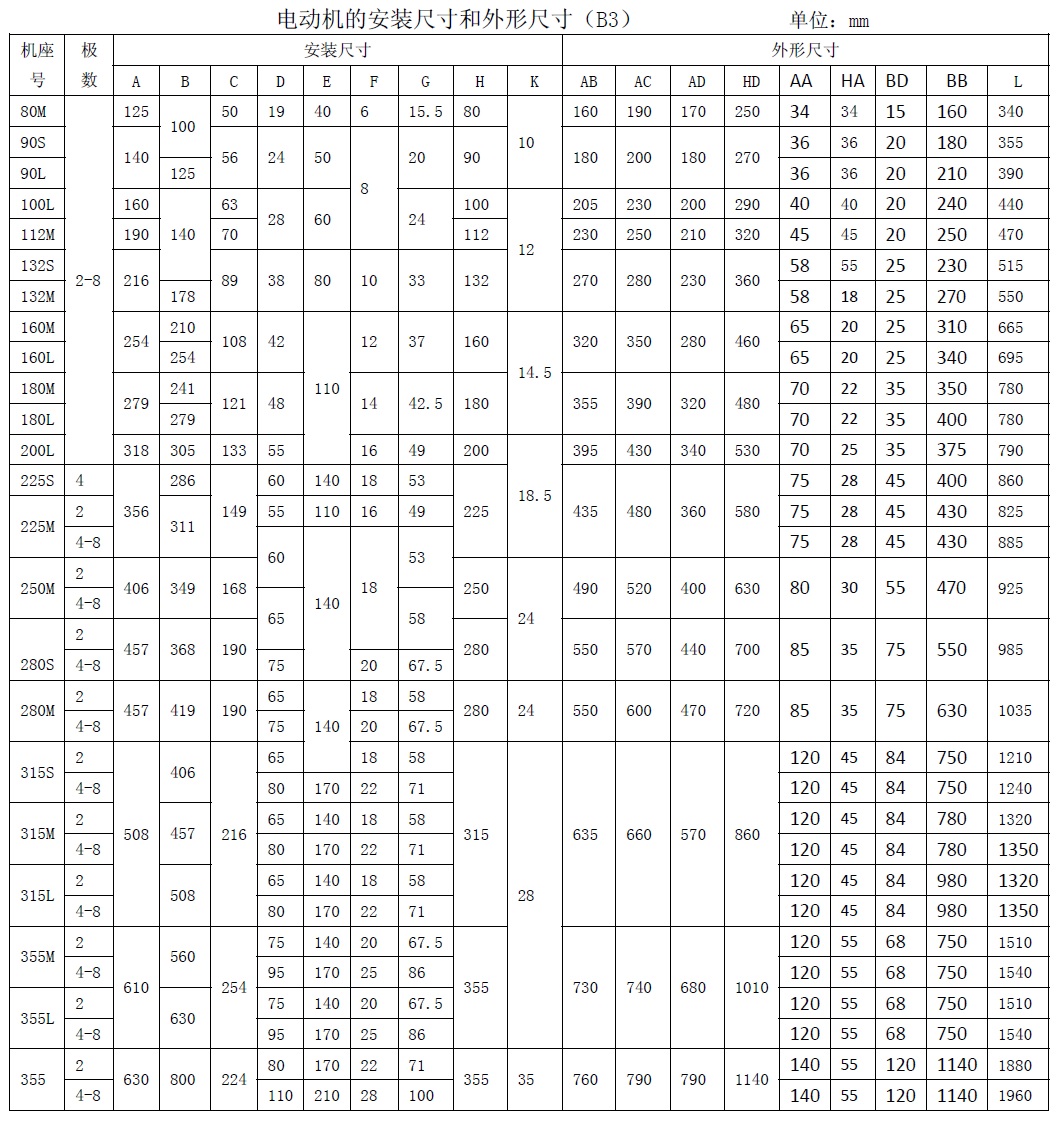

安装与外形尺寸:
