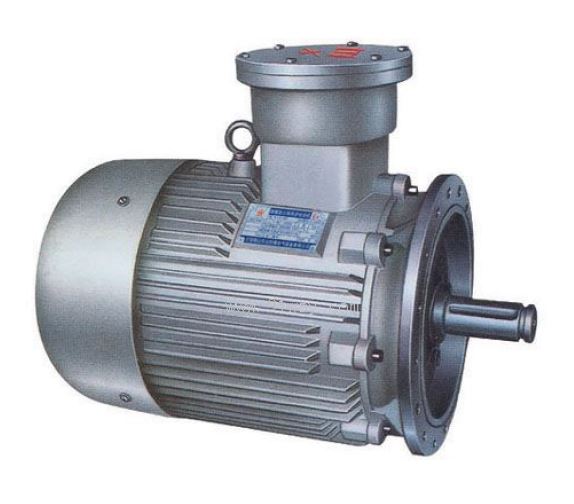

产品概述：
YBX3(YBGB)系列低压高效率管道泵专用隔爆型三相异步电动机，是我公司自行研制开发的全封闭、

自扇冷、鼠笼式、高效率、管道泵专用隔爆型三相异步电动机。具有性能优良，使用安全可靠，振动、

噪声比同类产品低的特点，符合环保要求。

用途：
适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。是理想的动力设备。

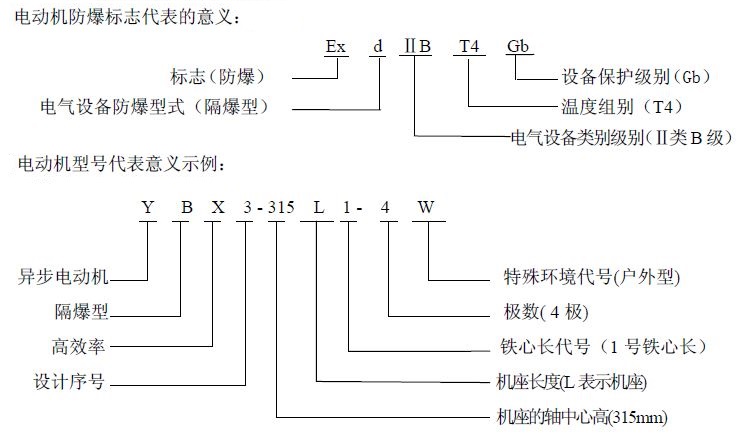

型号说明：

执行标准：
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 4772 旋转电机尺寸和输出功率等级
GB/T 4942.1  旋转电机整体结构的外壳防护等级（IP 代号）分级
GB 10068  中心高为 56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1  旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法
GB/T 10069.3  旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 14711 中小型旋转电机安全要求
GB 3836.1 爆炸性环境   第 1 部分：设备 通用要求
GB 3836.2 爆炸性环境   第 2 部分: 由隔爆外壳“d” 保护的设备
GB 3836.3 爆炸性环境   第 3 部分:由增安型“e”保护的设备
GB 50058 爆炸和火灾危险环境电力装置设计规范

基本特征：

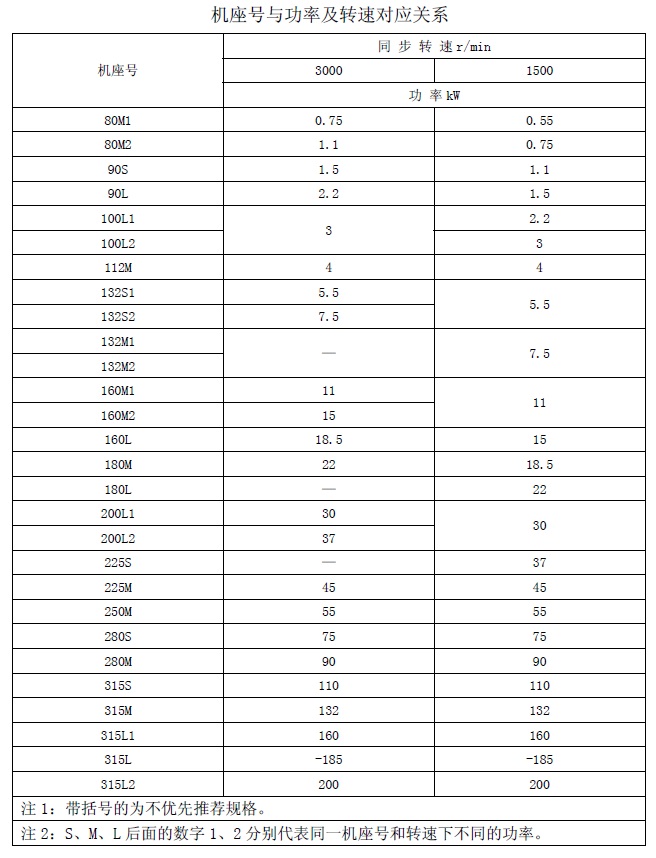

机座号：80～315。
额定功率范围：0.55～200KW
极数：2～4 极
额定电压： 380、660、380/660、400、690、400/690V。(注：基本系列 3kW 及以下电压 380V 为 Y 接，

                   3kW 以上电压 380V 为△接；也可按特殊电压制造)
额定频率：50Hz 或 60Hz
绝缘等级：155（F）
效率：2 级。符合 GB18613-2012 《中小型三相异步电动机能效限定值及能效等级》能效 2 级。
冷却方式：IC411
安装方式：IMV1。
防护等级：IP55
运行方式：S1
防爆标志：Ex d ⅡB T4 Gb。
标准配置:户内。
可选配置：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、

                 户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。
主接线盒：机座号 80-315 主接线盒位于电机顶部（从电机轴伸端看），出线口可四个方向调整，
                  但 160 中心高及以上接线盒出线口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，

                  将电机吊装到位后，取下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装。

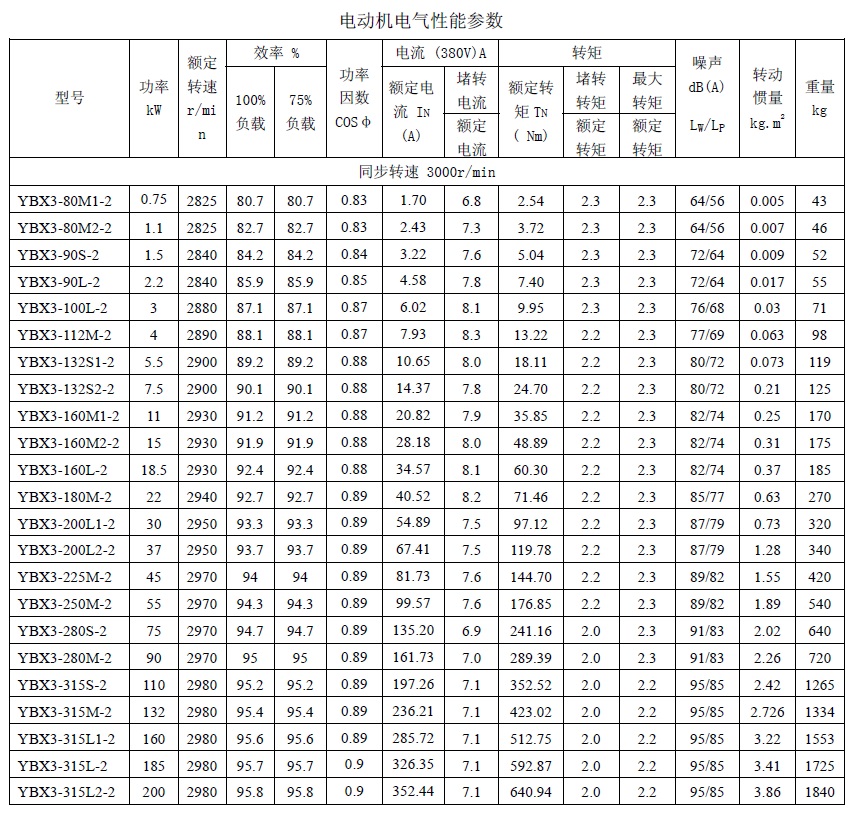

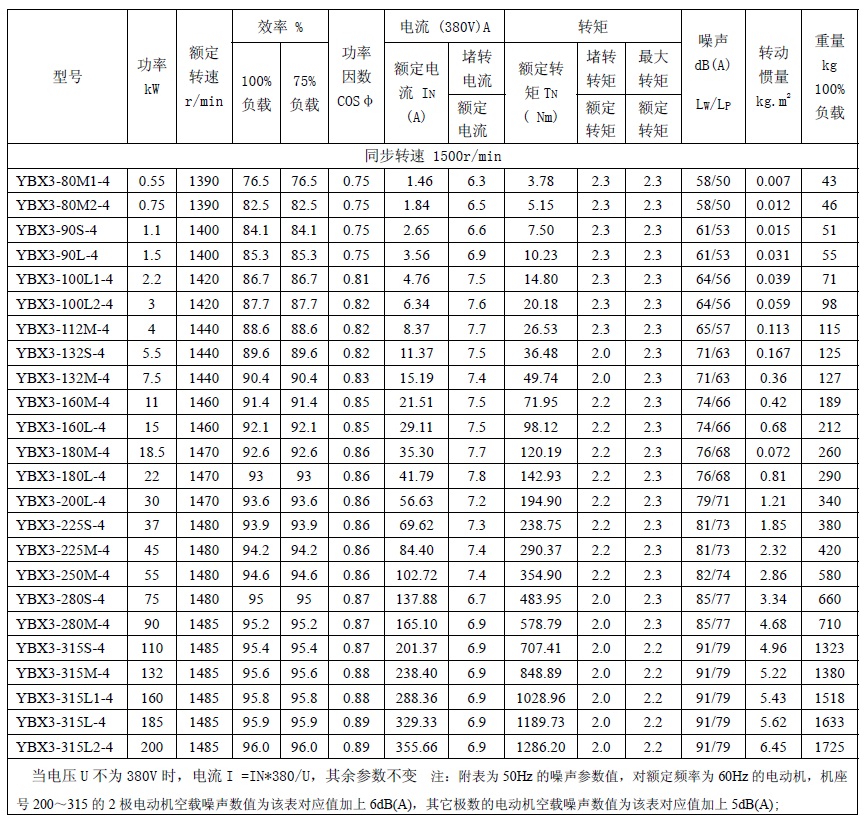

技术数据：

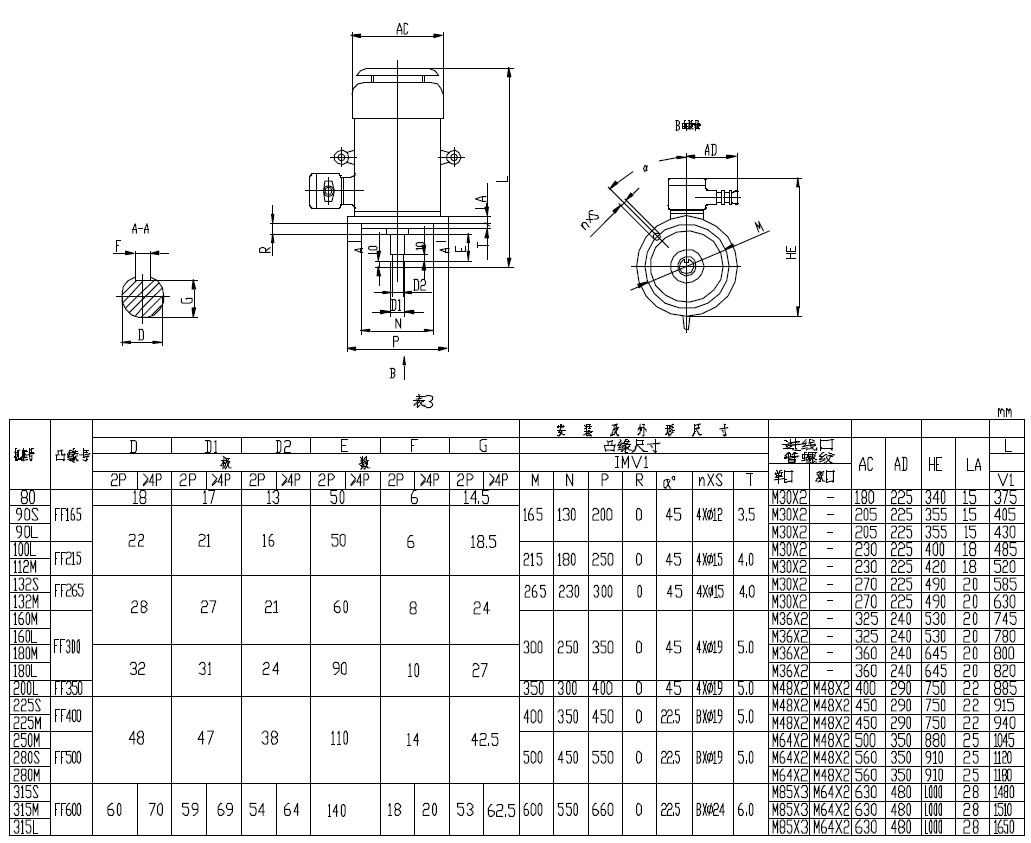

安装与外形尺寸：
